起源の場所:
中国
ブランド名:
KACISE
証明:
CE
モデル番号:
KQS-RS1

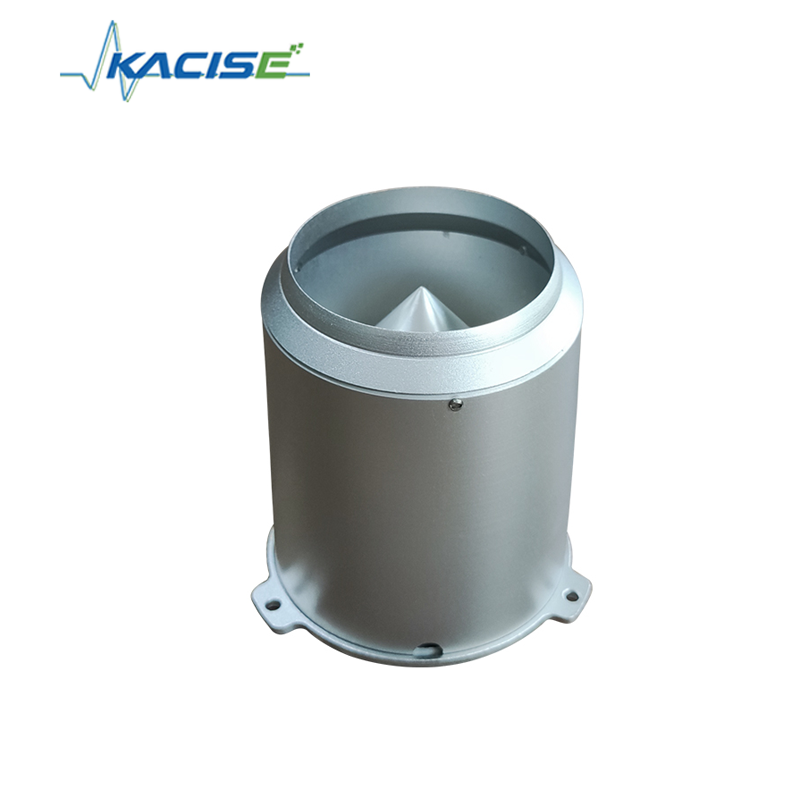

KQS-RS1 液滴感知レインセンサーは、革新的な液滴感知設計コンセプトを採用しています。内部では特殊な構造により雨滴のサイズを正確に制御し、光センシングにより雨滴をカウントすることで降雨強度を測定します。従来の転倒バケツ式、圧力式、または光学式雨センサーとは異なり、3 つの原理すべての利点を組み合わせて欠点を克服し、コンパクトなサイズと正確な測定の両方を実現します。
スマート農業、気象環境保護、スマート灌漑、海上航行、自動気象観測所、地質災害監視などで広く使用されています。
| アイテム | 仕様 |
|---|---|
| 電源 | □DC5V □DC9～30V |
| 出力タイプ | □RS485 □RS232 □4-20mA □0-5V □パルス □その他: ______ |
| ケーブル長 | □標準 2.5m □その他：______ |
| パラメータ | 仕様 |
|---|---|
| 雨入口直径 | 60mm |
| 測定範囲 | 0～4mm/min（この範囲を超えると精度が低下します） |
| 解決 | 0.03mm |
| 正確さ | ±4% (屋内静的試験、強度2mm/min) |
| 保護等級 | IP65 |
| 消費電力 | ≤0.24W (12V DC、<20mA) |
| 重さ | 正味300g、560g（パッケージ、ケーブル含む） |
| 動作温度 | 0～65℃ |
| 動作湿度 | 0～99%RH（結露なきこと） |
(1) 当社ウェザーステーションと併用する場合は、センサーケーブルをウェザーステーションの対応するインターフェースに直接接続してください。
(2) その他の出力信号タイプの配線順序と機能は次のとおりです。
| ワイヤーの色 | 電圧 | 現在 | 脈 | RS485 | RS232 |
|---|---|---|---|---|---|
| 赤 | パワー+ | パワー+ | パワー+ | ||
| 黒 | 信号 | 信号 | 信号 | A+ | RX (COM ピン 2) |
| 黄色 | B- | TX (COM ピン 3) | |||
| 緑 | 力 - | 力 - | 力 - | ||
| 茶色 | シールドGND | シールドGND | シールドGND | ||
| 白 | 信号 | 信号 | 信号 |
F = 降雨強度
I = センサー出力電流 (mA)
V = センサー出力電圧 (V)
A = レンジ幅（上限値－下限値）
B = レンジ最小値（下限値）
例: 範囲 0 ～ 4mm → A=4、B=0

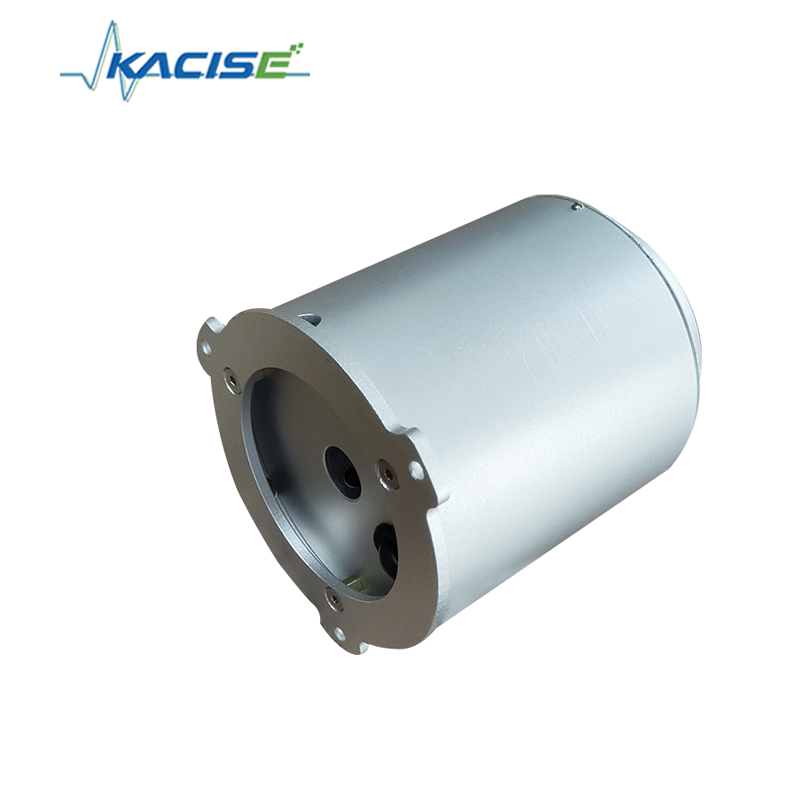

取付穴径：3.2mm
ボルト円径：83mm
コネクタ直径: 15mm (配線用に 25mm を確保 – 最初に配線してからセンサーを取り付けます)
