正確な位置決め用 Koso EPB801 電動弁ポジショナー

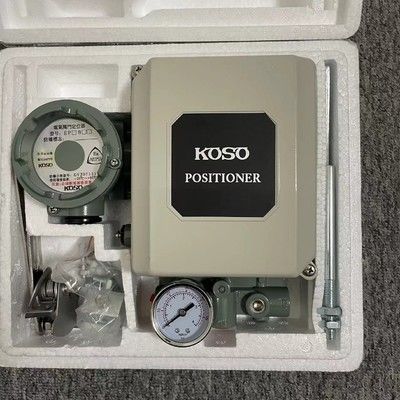

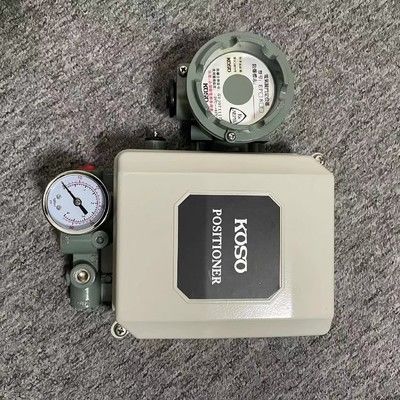

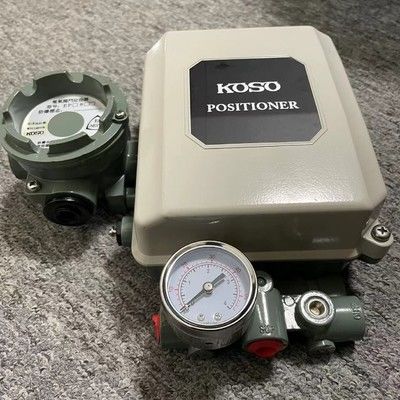

Koso EPB801 電動弁ポジショナー

製品紹介

Koso EPB801 電動弁ポジショナーは、空気圧制御弁の重要な付属品であり、工業プロセスにおける弁位置を正確に調整するように設計されています。コントローラーから4～20mA DC入力信号を受信し、それを空気圧出力に変換して弁を駆動します。一方、弁ステムからの機械的フィードバックにより、正確な位置追跡が保証されます。ポジショナーは、リアルタイム監視のために電気信号を上位システムに送信し、閉ループ制御システムに不可欠です。堅牢なアルミニウム合金ハウジングと複数の防爆性能を備え、-20℃から80℃までの多様な産業環境に適しています。

製品の特徴

精密制御とフィードバック:

入力信号：標準4～20mA DC（分割範囲：EP-15/17/25/27モデルの場合、4～12mA/12～20mA/10～50mA）。

機械的フィードバック：ステム変位は、リアルタイムシステム監視のために電気信号に変換されます。

多様なアクチュエータ互換性:

直動：12～100 mm; 角度ストローク：0～90度。

負荷制御戦略とカム機構の調整により、小型/大型アクチュエータに対応。

空気圧性能:

ガス源圧力：0.14～0.16 MPaまたは0.17～0.50 MPa。

ガス消費量：0.4 MPaで5 NL/min; 低電力アンプ設計によりエネルギー使用量を削減。

精度と信頼性:

バックラッシュ：1%未満; デッドゾーン：0.4%未満で、正確な弁位置決めを実現。

出力特性：リニア（カム機構を介して、クイックオープン、パーセンテージなどに設定可能）。

環境および安全機能:

温度範囲：防炎：-20℃～60℃; 標準：-40℃～80℃。

防爆タイプ：防炎モデルと通常モデルが利用可能。

IP保護：90%以下の相対湿度で過酷な環境に適しています。

設計と設置:

ハウジング：アルミニウム合金（重量：3.5 kg）。

エア接続：ZG1/4ねじで空気圧との統合が容易。

アンプ変換：シングルアクティングアクチュエータ用に、正/負動作を簡単に切り替え可能。

技術的パラメータと性能:

入力信号：標準：4-20 MADC。

分割：4-12 MADC 12-20 MADC 10-50 MADC（ep-15.17. EP-25.27。）...

入力インピーダンス：250 Euro（4-20 MADC）100 Euro（10-50 MADC）。

公称ストローク：直動：12... 100 mm、角度：0-90度...

ガス源圧力：0.14-0.16 mpa 0.17-0.50 mpa。

ガス消費量：5NL/min（ガス圧が0.4 MPaの場合）...

バックラッシュ：1%未満 デッドゾーン：0.4%未満。

出力特性：リニア（高速オープン、パーセンテージ特性などに変更可能）...

周囲温度：防炎タイプ-20-+ 60℃ 通常タイプ-40-+ 80℃

相対湿度：90%以下...

防爆タイプ：防炎タイプ、通常タイプ。 ZG1/4エアソースインターフェース...

ケース材質：アルミニウム合金。 重量：3.5 kg

EPB800シリーズ弁ポジショナーの特徴:

小容量および大容量アクチュエータに適用：負荷制御ミサイルポリシーを採用し、対応するミサイルポリシーを選択することで、アクチュエータポジショナーに適したものにできます。

ガス消費量が少ない：アンプの消費電力が少なく、容量が大きい。

出力特性を選択可能：フィードバック機構にカム機構があるため、標準以外の出力特性を選択できます。

4つのさまざまなフィードバックモード対応モデル：カムデバイスを交換するだけで、次の対応するアクチュエータに使用できます。

* 直動アクチュエータ：標準-------------EPB8O1 * 角度ストロークアクチュエータ：標準----。 EPB8 02、反応アンプに簡単に変換可能：シングルアクションアクチュエータが反応制御を必要とする場合、正動作アンプを負動作アンプに簡単に変換できます。
