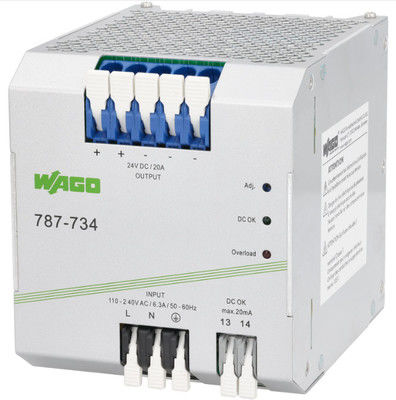

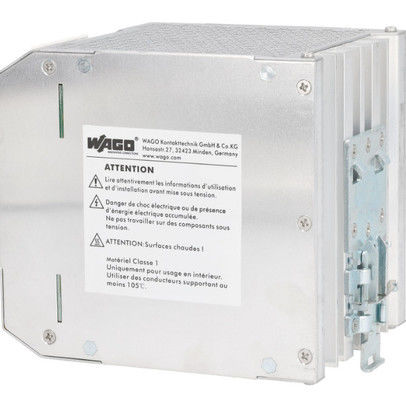

WAGO 787-734 スイッチモード電源
製品紹介
WAGO 787-734は,工業用向けに設計された高性能スイッチモード電源で,精密な電圧調節で20A (480W) で安定した24VDC出力を提供しています.制御キャビネットの信頼性のために設計された横軸の設置のための自然コンベクション冷却,レバー駆動PCB端板によるツールフリー終了,SELV (UL 60950-1) とPELV (EN 60204) に準拠する電気隔離電力供給は,幅広い入力範囲 (85264 VAC/130373 VDC) をサポートし,低波動 (<100 mV) を保証し,システムモニタリングのためのDC OKコンタクトが含まれています.
製品の特徴
パワー仕様:
出力: 24VDC (調節可能 22~28V), 20A, 480W
入力: 85~264 VAC または 130~373 VDC,1相, 47~63 Hz (0 Hz互換性)
効率性:活性PFCで功率因子 ≥0.94 (230 VAC) / ≥0.98 (115 VAC)
性能と保護:
精度:制御偏差 ≤1%,残留波紋 ≤100 mV (ピークからピーク)
過負荷処理: 常動電源モード (1.15×1.4x名目電流),自動再起動でショートカットオフ.
メインストアストップ:一時的な安定性のために 230 VAC で ≥ 20 ms
設計と設置:
冷却:水平に設置された場合,自然コンベクション.
終了: ツールフリーでレバーで動かす PCB端末ブロックで,迅速な配線を行う.
設置: 制御キャビネットの使用のためのカプセル化設計.
電気安全とコンプライアンス:
隔離:SELV (UL 60950-1),PELV (EN 60204)
入力電流: ≤30A;放電電流: ≤2mA.
監視と接続性:
DCOKコンタクト: システム状態の表示のために光結合器経由で反発フリースイッチング信号.
環境と物理
尺寸: 6.00 mm2 (正確な尺寸についてはデータシートを参照してください).
動作: 安定した温度制御のある産業環境に適しています.
| 入力電流 | ≤ 3 A (230 VAC); ≤ 6.3 A (115 VAC) |
| 入力電流 | ≤ 30A |
| パワースファクト | ≥0.94 (230 VAC); ≥0.98 (115 VAC) について |
