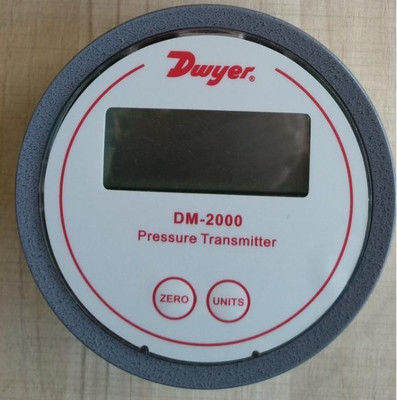

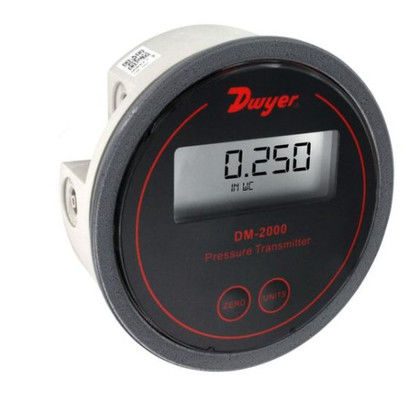

ドワイヤーシリーズ DM-2000 空気・ガス用差圧トランスミッター

DwyerシリーズDM-2000差圧トランスミッタ（空気およびガス用）

製品紹介

DwyerシリーズDM-2000差圧トランスミッタは、空気および互換性のあるガスの圧力を測定するように設計されており、標準の4〜20 mA出力信号を提供して、産業用制御システムとのシームレスな統合を実現します。そのハウジングは、標準のMagnehelic ゲージと同じ切り欠きに適合するように設計されており、簡単な改造を可能にします。特定の圧力範囲向けに工場で校正されており、このトランスミッタは、迅速な設置のための統合された圧力接続を備えたガラス充填プラスチック構造を特徴としています。デジタルプッシュボタンのゼロとスパン調整により、現場での校正が簡素化され、オプションの3.5桁LCDは、選択可能なエンジニアリング単位でプロセス値を表示し、HVAC、クリーンルーム、および産業用モニタリングアプリケーションに最適です。

主な機能

Magnehelic 互換マウント

標準のMagnehelic ゲージの直接交換品で、同一の切り欠き寸法を使用して簡単に改造できます。

信頼性の高い圧力検出

70°Fで±1％F.S.の精度で空気および不燃性ガスを測定します。

年間±1％F.S.のドリフトで安定した性能。

ユーザーフレンドリーな校正

デジタルプッシュボタンのゼロ/スパン調整は、従来のポテンショメータに代わって精密な調整を行います。

シングルボタンでフィールド選択可能なエンジニアリング単位（4〜6オプション）。

オプションのビジュアルディスプレイ

3.5桁LCD（高さ0.7インチ）は、psi、inH₂O、mmH₂O、kPa、mbar、またはPaでリアルタイムの圧力値を表示します。

堅牢な構造

耐久性のために、統合された1/8インチI.D.チューブ接続を備えたガラス充填プラスチックハウジング。

10 psig（0.69 bar）の圧力制限と-6.67°C〜48.9°Cの動作温度に耐えます。

産業互換性

最大1250オームのループ抵抗をサポートする、4〜20 mA出力の2線式10〜35 VDC電源。

確実な電気接続のためのネジ式端子台。

DwyerシリーズDM2000仕様
サービス：空気および不燃性、互換性のあるガス。
接液材料：工場にお問い合わせください。
精度：70°Fで±1％F.S。
安定性：+1％F.S./年。
温度制限：20〜120°F（-6.67〜48.9°C）。
圧力制限：10 psig（0.69 bar）。
熱効果：±0.055％F.S./°F（0.099％F.S./°C）。
電源要件：10〜35 VDC（2線）。
出力信号：4〜20 mA。
ゼロとスパン調整：デジタルプッシュボタンのゼロとスパン。
ループ抵抗：DC：最大0〜1250オーム。
消費電流：DC：最大38 mA。
電気接続：ネジ式端子台。ディスプレイ：3.5桁LCD、0.7インチの高さ。
プロセス接続：1/8インチI.D.チューブ。
取り付け方向：垂直。
重量：4.8オンス（136 g）。
DwyerシリーズDM2000差圧トランスミッタは、空気および互換性のあるガスの圧力を検出し、標準の4〜20 mA出力信号を送信します。DM2000ハウジングは、標準のMagnehelic®ゲージと同じ直径の切り欠きに取り付けられるように特別に設計されています。特定の範囲に工場で校正された幅広いモデルが利用可能です。

圧力接続は、ガラス充填プラスチック成形ハウジングに組み込まれており、設置を迅速かつ簡単に行えます。デジタルプッシュボタンのゼロとスパンにより、従来のターンポテンショメータよりも校正が簡素化されます。オプションの3.5桁LCDは、プロセスとエンジニアリング単位を表示します。単一のブッシュボタンにより、範囲に応じて4〜6のエンジニアリング単位を現場で選択できます。
