ブランド名:
xinje
証明:
CE
モデル番号:
XD5E-24

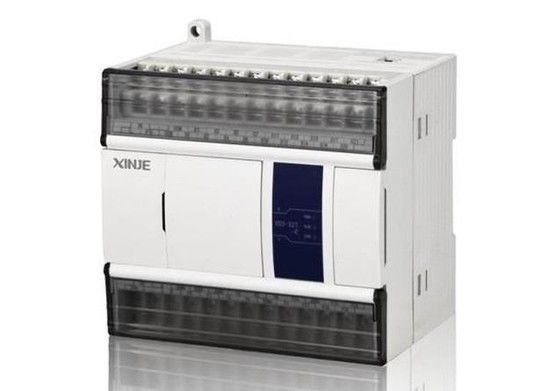

XD5E シリーズ イーサネット PLC
製品紹介
XD5EシリーズイーサネットPLCは 24, 30, 48, 60のI/Oポイントモデルで利用可能な最先端の産業自動化ソリューションです.既存のシステムとシームレスな統合のために設計されています.XD5シリーズの機能を完全に継承し,イーサネット通信をサポートしている.XCシリーズより12倍速い処理速度と拡張された内部リソースにより,高速制御タスクで優れているため,複雑な産業プロセス,ロボット,自動化システム.
主要 な 特徴
一般仕様
| ポイント | 仕様 |
| 孤立 | DC 500V以上 2MΩ |
| 騒音対策 | 騒音電圧 1000Vp-p 1us パルス 1 分数 |
| 空気 | 腐食性のある燃える気体がない |
| 環境温度 | 0°C~60°C |
| 環境湿度 | 5%~95% (凝縮がない) |
| USBポート | - |
| COM1 について | RS232,上部PCを接続,プログラミングとデバッグのためのHMI |
| COM2 について | RS485,インテリジェント機器やインバーターに接続する |
| イーサネットポート | RJ45ポート,上部PCに接続,監視,ネットワーク内の他のデバイスと通信 |
| 設置 | 固定するためにM3スクリューまたはDINレールを使用 |
| 地面 (FG) | 第3種類の接地 (強い電源システムで接地しない) |
機能仕様
| ポイント | 仕様 | ||||||
| プログラム実行モード | ループスキャンモード | ||||||
| プログラムモード | 指揮と梯子の図 | ||||||
| 処理速度 | 0.05us | ||||||
| 電源停止保持装置 | フラッシュROMと3Vリチウムバッテリー | ||||||
| ユーザープログラム容量 ※1 | 1MB | ||||||
| I/O | ポイント総数 | 24ポイント | 30ポイント | 48ポイント | 60ポイント | ||
| ポイント | 入力ポイント | 14ポイント | 16ポイント X0~X17 | 28ポイント | 36ポイント X0~X43 | ||
| ※2 | X0~X15 | X0~X33 | |||||
| 出力ポイント | 10ポイント | 14ポイント Y0~Y15 | 20ポイント | 24ポイント Y0~Y27 | |||
| Y0~Y11 | Y0~Y21 | ||||||
| 内部コイル (X)※3 | 1280ポイント:X0~X77,X10000~X11777,X20000~X20177,X30000~X30077 | ||||||
| 内部コイル (Y) ※4 | 1280ポイント:Y0~Y77,Y10000~Y11777,Y20000~Y20177,Y30000~Y30077 | ||||||
| 内部コイル | 87000ポイント | M0~M69999[HM0~HM11999]※5 | |||||
| (M,HM) (M,HM) (M,HM) (M,HM) | 特殊用途 ※6 SM0~SM4999 | ||||||
| 流量 (S) | 9000ポイント | S0~S7999[HS0~HS999] | |||||
| タイマー (T) | ポイント | 7000ポイント | T0~T4999[HT0~HT1999] | ||||
| 仕様 | 100msタイマー: 0.1~3276.7s | ||||||
| 10msタイマー:0.01~327.67秒 | |||||||
| 1msタイマー: 0.001~32.767s | |||||||
| カウンター (C) | ポイント | 7000ポイント | C0~C4999[HC0~HC1999] | ||||
| 仕様 | 16ビットカウンター:K0~32767 | ||||||
| 32ビットカウンター -2147483648~+2147483647 | |||||||
| データ登録 (D) | 100000語 | D0~D69999[HD0~HD24999]※5 | |||||
| 特殊用途 ※6 SD0~SD4999 | |||||||
| FlashROM レジスタ | 14192語 | FD0~FD8191 | |||||
| (FD) | 特殊用途 ※6 SFD0~SFD5999 | ||||||
| 高速処理能力 | 高速カウンター,パルス出力,外部の中断 | ||||||
| パスワード保護 | 6 ビット ASCII | ||||||
| 自己診断機能 | 自動チェックの電源,モニタータイマー,文法チェック | ||||||
