最先端の慣性ナビゲーションシステム ナビゲーション精度 (離陸) 1.0mの航空用航空

最先端の慣性ナビゲーションシステム ナビゲーション精度 (離陸) 1.0mの航空用航空

aviation inertial navigation system

electronic gyroscope sensor with warranty

high-accuracy navigation system for takeoff

Place of Origin:

China (Mainland)

ブランド名:

Kacise

証明:

certificate of explosion-proof, CE

Model Number:

KsINS-02

連絡 ください
引金 を 求め て ください
製品詳細
ナビゲーション精度 (離陸):
1.0m
ナビゲーション精度 (クルーズ):
20m+1%H
動作温度:
-40°C~+60°C
電力消費量:
≤40W
電力需要:
28V,調整範囲 24V~36V
視野 (赤外線):
35.83°×27.26°
視野 (可視光):
57.80°×34.50°
通信インターフェース:
RS422
ハイライト:

aviation inertial navigation system

,

electronic gyroscope sensor with warranty

,

high-accuracy navigation system for takeoff

支払いと送料の条件
Minimum Order Quantity
1pcs
Packaging Details
each unit has individual box and all boxes are packed in standard packages or customers requests available
Delivery Time
5-8 working days
Payment Terms
T/T, Western Union, MoneyGram
Supply Ability
1000 Pieces per Week
製品説明

製品説明:

空中に搭載されている慣性視覚ナビゲーション製品として,KsINS-02は主に慣性ナビゲーション,可視光カメラ,赤外線カメラ,AIデータ処理回路で構成されている.光学画像と慣性測定の原理に基づいています慣性/視覚的な組み合わせの姿勢,速度,位置,角速度,加速などを含む 幅広い情報をUAVに提供します人工知能技術を組み込むことドローンナビゲーションの領域における画像とビデオ認識に革命的な変化をもたらします航空機の動きパラメータをリアルタイムで高精度で測定できるこの文脈では,離陸,離陸,離陸,離陸,離陸,離陸,離陸,離陸,離陸,離陸,離陸,離陸,離陸,離陸,離陸,離陸,離陸,離陸,離陸,離陸クルージングそして着陸

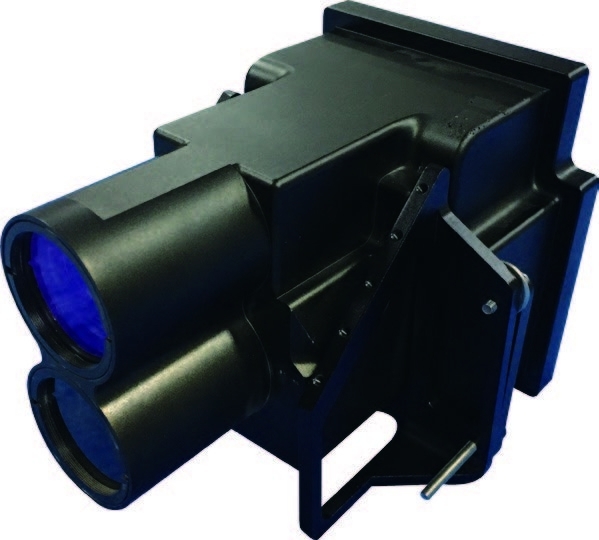

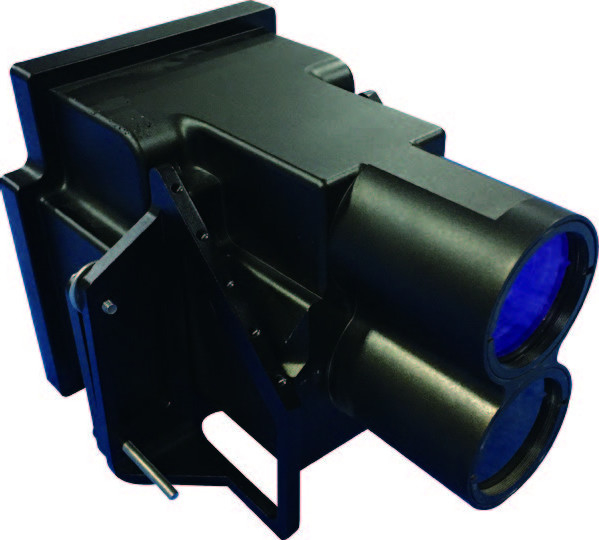

最先端の慣性ナビゲーションシステム ナビゲーション精度 (離陸) 1.0mの航空用航空 0

特徴:

● UAV の 離陸,飛行,着陸 の 任務 プロファイル 全体 に 関する 自律 的 な ナビゲーション 情報 を 提供 する

● AI を 活用 し て 日 と 夜 の 間 空港 の 滑走路 を 自律 的 に 認識 し,知らない 空港 で 緊急 着陸 に 適応 する

● 前面 の 視線 と 下面 の 視線 は 柔軟 に 設置 さ れ,ポッド の よう な 荷物 の 画像 情報 を 受け入れる ため に 拡張 さ れ ます.

● ゴビ,砂漠,山,都市,その他 の 景色 に 適し

● 衛星 や 専用 の 預設 地図 に 頼ら ない

製品メリット

● 画像 システム と ナビゲーション システム の 統合 設計

● 大気 に 乗っ て いる 環境 に 適応 する 能力

● 高精度 の 慣性 と 視覚 情報の 融合

● 可視光 と 赤外線 画像 が 融合 し て SDI 標準 ビデオ の 形式 で 輸出 さ れ ます

● 標的 を 検知 する 結果 が リアルタイム に 表示されます



技術パラメータ:

性能指標:

  離陸する クルーズセクション 離陸と着陸のステージ
行動範囲 地上を離れる前に 1km~8km (相対高度) 前方距離は5km~停止 (滑走路幅は45m未満ではない)
ナビゲーション精度 1.0m ((1σ,横の精度) 20m+1%H (1σ,水平位置付け精度,Hは地面に対する航空機の高さ) 1.0m+1‰ D (1σ,横の精度,Dは航空機と滑走路の終点間の水平距離)



アプリケーション環境:

動作温度 -40°C~+60°C
保存温度 -45°C~+65°C
システムの準備

静的ベースアライナメント

調整時間 5分

視野 可視光 57.80°×34.50°
赤外線 35.83°×27.26°



物理的特性:

長さ*幅*高さ 179mm×140mm×126mm
体重 ≤2.0kg
フロントビューの設置寸法 10mm×8mmのスローリング穴
装置の大きさ 下から見ると 4mm×8mmのスローリング穴



外部インターフェース:

電力需要 28V,調節可能な範囲 24V~36V
電力消費量 ≤ 40W



電気インターフェース

ユーザーコネクター F104Z19K092-140 電力供給と通信を実現する
デバッグコネクタ F104Z19K086-240 ソフトウェアアップグレードを実現
2方向標準SMAコネクタ 1920×1080@30Hzフォーマット SDI ビデオ出力



通信インターフェース

RS422シリアルポート 慣性ナビゲーション情報入力 200Hz
RS422シリアルポート フライトコントロールのコマンド入力 5Hz
慣性/視覚統合ナビゲーション情報出力 100Hz


サポートとサービス

技術的な問題に対する迅速な解決策やサポートを 提供しています トラブルシューティング,ソフトウェアのインストールと設定,ハードウェアの修理などです

センサーが正常に機能することを保証するために 清掃や校正などの定期的な保守サービスを提供します

追加支援が必要な場合は,ご連絡ください.



梱包と輸送:

箱にはセンサーと 設置に必要なすべてのアクセサリーが含まれます 箱は輸送中に コンテンツを保護するために 十分にパッドされます

箱は安全に密封され,お客様の住所が記載されます. 輸送は,顧客に提供された追跡番号を持つ評判の良いキャリアを通じて行われます.
