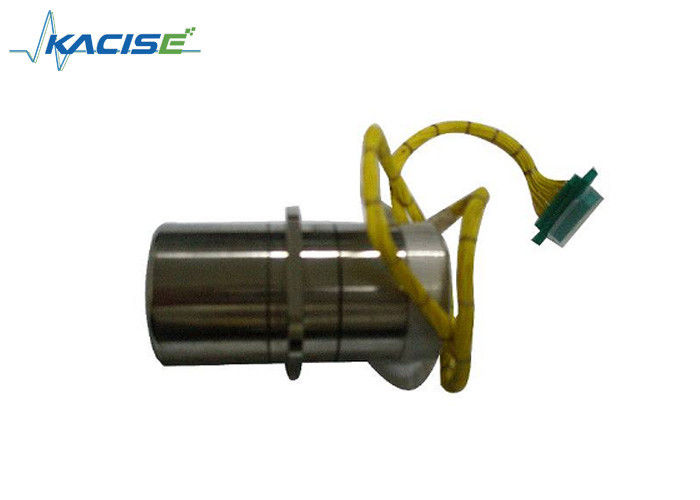

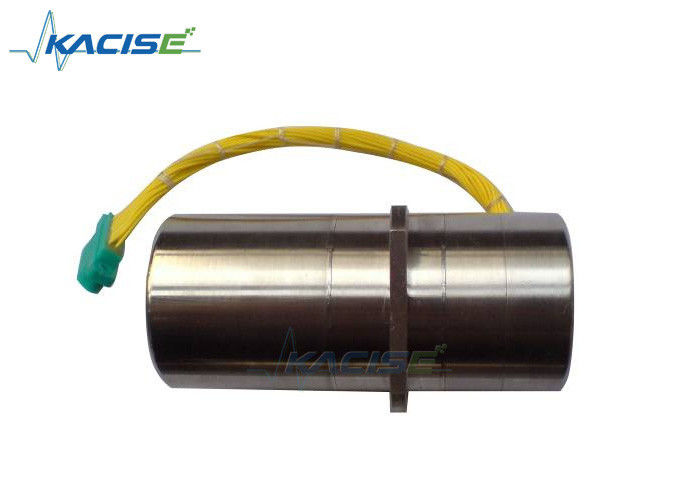

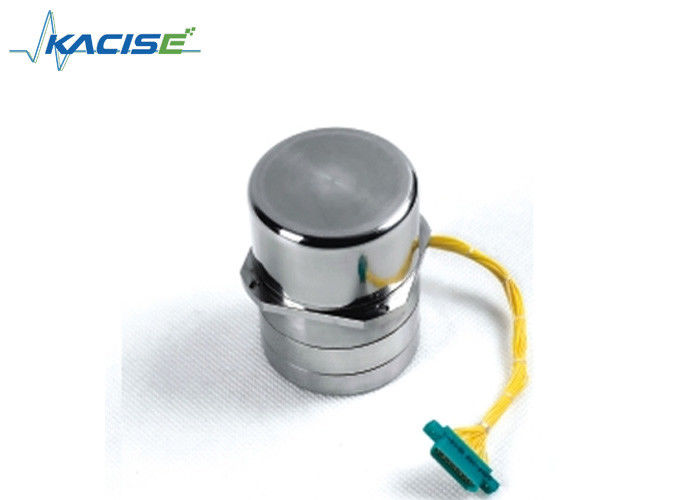

軽量 小型 高精度 カイシス 柔軟性 ダイナミック調節型 航空宇宙用 ギロスコップ
特徴
紹介
KTG-30は,迅速に北の位置を見つけるために,船舶ナビゲーション,砲兵,および他のシステムで使用されています.
パラメータ
| パラメータ | 仕様だ | ヴォール | ユニット |
| パワー | パワー (第3段階) | 20&500 | V & Hz |
| パワー (第1段階) | 7&16000 | V & Hz | |
| 性能 | ランダムな漂流 | ≤0.03 | °/h |
| 漂流安定性 | ≤0.2 | °/h | |
| 非線形 | ≤0.1 | %FS | |
| 最大追跡率 | ≥60 | °/S | |
| G 感受性のない漂流 | ≤12 | °/h/g | |
| G感受性漂流 | ≤3 | °/h/g | |
| バンド幅 | ≥60 | Hz | |
| トーカースケール因子 | ≥670 | °/h/mA | |
| テクノロジー | シンクロ率 | 10000 | r/min |
| シンクロする時間 | ≤25 | S | |
| 出力グラディエント | 21±2 | mV/` | |
| 主要トーカー | 50±3 | オー | |
| 2次トルク | 2±05 | オー | |
| 物理的な | 体重 | <130 | g |
| サイズ | Φ29×53 | mm | |
| フレンズ | 30×30 | mm | |
作業 | 温度 | -30~85 | °C |
| 振動 | 5 | g | |
| ショック | ≥50 | g |
X (Y) 軸と測定基準軸が一致するように装置を設置し,設置誤差が 5 未満である必要があります.
オペレーション
ソケットタイプ:J30J-15T (ケーブル長さ160~175mm)
| ピンナンバー | 機能の定義 | コメント |
| 1 | X軸の信号出力 | |
| 2 | GND | 刺激電源と信号のために |
| 3 | X軸トークスコイル (末端) | |
| 4 | 段階モーターの動力 | 20V,500Hz の 2 段階 |
| 5 | センサー刺激電源 | シングルフェーズ7V,16KHz |
| 6 | Y軸の出力信号 | |
| 7 | Y軸トークスコイル (開始) | |
| 8 | B相モータードライバーの電源 | 20V,500Hz の 2 段階 |
| 9 | DC+15V | プレアンプの電源 |
| 10 | DC-15V | プレアンプの電源 |
| 11 | X軸トークスコイル (スタート) | |
| 12 | NULL | |
| 13 | NULL | |
| 14 | C相モータードライバーの電源 | 20V,500Hz の 2 段階 |
| 15 | Y軸トークスコイル (末端) |
注:J30J-21Tにも同じことが適用されます.他のソケットを使用する場合,事前に説明してください.
