起源の場所:
中国
ブランド名:
KACISE
証明:
CE
モデル番号:
KWL800

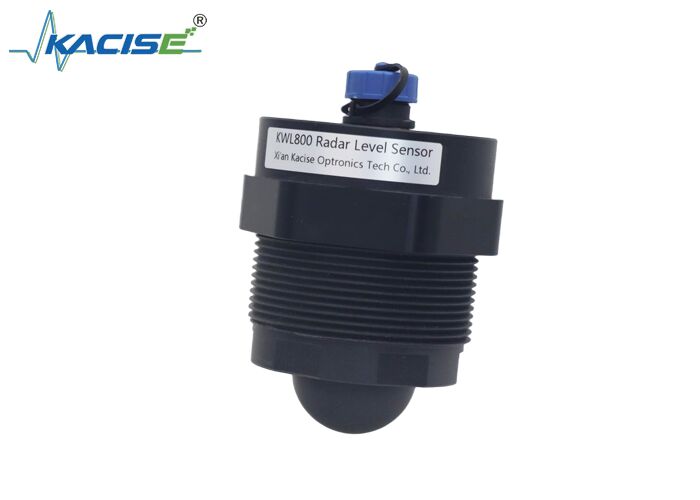

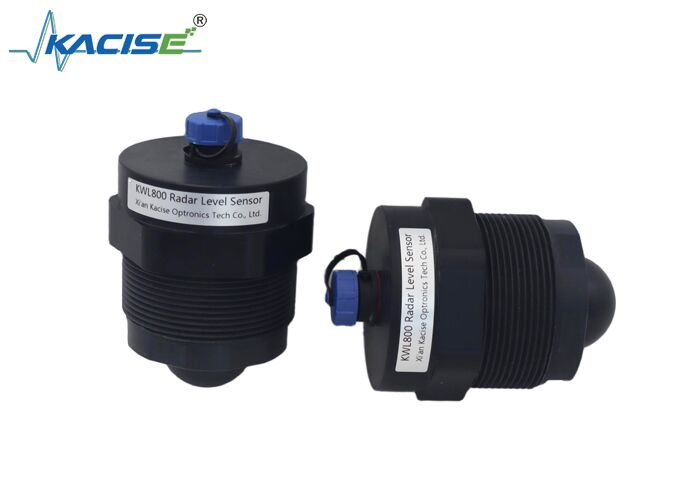

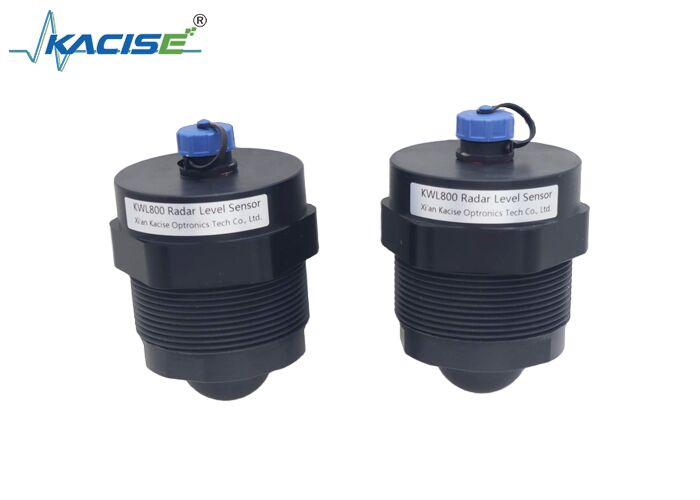

KWL800レーダー水位センサーは、当社が開発した水位および液体レベル測定用のセンサーです。固体材料の距離測定にも使用できます。デバイスの最大保護等級はIP68に達します。センサーはオプションで4-20mA出力とリレー出力を提供します。通信インターフェースにはRS485またはUARTが含まれ、標準のModbus RTUプロトコルを使用します。製品の最大測定範囲は20mで、最小のデッドゾーンは6cmです。
| パラメータ | KWL800 |
|---|---|
| 測定周波数 | 80 GHz (77～81 GHz) |
| 測定サイクル | >300 ms (調整可能) |
| 測定精度 | ±10 mm (実測精度) |
| 測定範囲 | 20 m (最大) |
| デッドゾーン | 60 mm (最小) |
| ビーム角 | < ±3° |
| アナログ出力 | 4～20 mA (オプション) |
| スイッチ出力 | リレー出力2系統 (オプション) |
| 通信インターフェース | RS485 |
| 通信プロトコル | Modbus RTU |
| 電源電圧 | 12～30 VDC |
| 動作電流 | 20 mA @ 12 VDC |
| 取り付けねじ | M56 * 2 |
| 保護等級 | デフォルトIP67 (IP68カスタマイズ可能) |
| ハウジング材質 | PTFE |
| 使用温度 | -40～75℃ |
| 色 | 定義 |
|---|---|
| 赤 | 電源プラス / 12～30 VDC |
| 黒 | 電源マイナス / GND / 0 V |
| 黄 | 4～20 mA出力 |
| 青 | RS485 A |
| 緑 | RS485 B |
| 白 | SW1リレー スイッチ1 |
| 灰 | SW1リレー スイッチ1 |
| オレンジ | SW2リレー スイッチ2 |
| 茶 | SW2リレー スイッチ2 |
問題が見つかった場合は、直ちに当社にご連絡ください。
以下の図に示すように、製品をブラケットに固定してください。
