Pointek CLS300 - Standard

Pointek CLS300 超音波センサー

標準超音波トランスデューサ

保証付きCLS300センサー

ブランド名:

SIEMENS

モデル番号:

CLS300 - 標準

連絡ください

引金を求めてください

製品詳細

測定原理:

逆周波数シフト容量性レベル検出

測定変数:

ピコファラド (pF) の変化

リレー出力:

1 SPDT フォーム C リレー

時間遅延 (オンおよび/またはオフ):

1～60秒

出力:

電気絶縁

ハイライト:

Pointek CLS300 超音波センサー

標準超音波トランスデューサ

保証付きCLS300センサー

支払いと送料の条件

最小注文数量

1個

パッケージの詳細

各ユニットには個別のボックスがあり、すべてのボックスは標準パッケージまたは顧客リクエストに詰め込まれています

受渡し時間

5～8営業日

支払条件

マネーグラム、ウェスタンユニオン、T/T、D/P、D/A、L/C

供給の能力

交渉可能な1週間あたり1000個/ピース

SIRIUS 3SE5, 3SE2 メカニカル・セーフティ・スイッチ

最高の価格を入手する

連絡ください

今連絡してください

製品説明

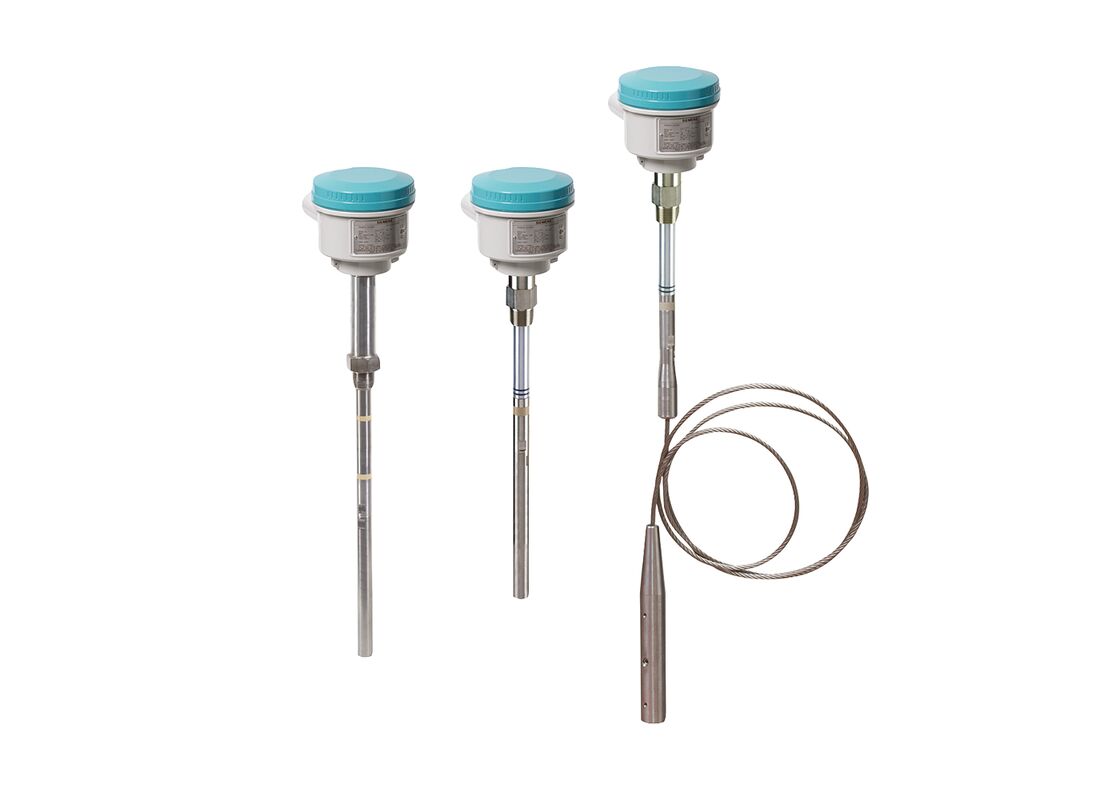

Pointek CLS300 - スタンダード

Pointek CLS300（標準バージョン）は、逆周波数シフト容量レベルおよび材料検出スイッチで、オプションのロッドまたはケーブル構成と設定可能な出力を提供します。要求の厳しい産業環境向けに設計されており、高圧および高温下でも、液体、固体、スラリー、フォーム、および界面を確実に検出します。その高度なチューニング機能は、プローブへの材料の堆積を効果的に補償します。

製品バリエーション

7ML5650-.....-....
CLS300、スタンダード、ロッドバージョン、ねじ/フランジ

7ML5651-.....-....
CLS300、アナログ、ケーブルバージョン、ねじ/フランジ

7ML5652-.....-....
CLS300、アナログ、高温ロッド、ねじ/フランジ

関連製品とアクセサリ

部品番号	説明
7ML1830-1AP	EASY AIMER II、アルミニウム、3/4インチNPT、1インチ亜鉛メッキカップリング付き
7ML1830-1AQ	EASY AIMER II、アルミニウム、3/4インチNPT、3/4 - 1インチPVCカップリング付き
7ML1830-1JA	ケーブルグランド、1/2インチNPT、汎用DIP
7ML1830-1JB	ケーブルグランド、1/2インチNPT、防爆
7ML1830-1JC	M20 x 1.5ケーブルグランド（一般用途および粉塵爆発保護）
7ML1830-1JD	ケーブルグランド、M20 x 1.5 HF、（EP）
7ML1830-1JE	テストマグネット
7ML1830-1JF	アンプ/電源デジタルバージョン
7ML1830-1JK	CLS 200用LCDディスプレイ、デジタル
A5E01163688	キット、316Lステンレス鋼ケーブル延長、1メートル、CLS300/LC300
A5E01163689	キット、316Lステンレス鋼ケーブル延長、3メートル、CLS300/LC300
A5E01163690	キット、316Lステンレス鋼ケーブル延長、5メートル、CLS300/LC300
A5E01163691	キット、316Lステンレス鋼ケーブル延長、10メートル、CLS300/LC300
A5E01163693	キット、316Lステンレス鋼ケーブル延長、15メートル、CLS300/LC300
A5E01163695	キット、316Lステンレス鋼ケーブル延長、20メートル、CLS300/LC300
A5E01163698	キット、316ステンレス鋼PFAケーブル延長、3メートル、CLS300
A5E01163699	キット、316ステンレス鋼PFAケーブル延長、5メートル、CLS300
A5E01163700	キット、316ステンレス鋼PFAケーブル延長、10メートル、CLS300
A5E01163701	キット、316ステンレス鋼PFAケーブル延長、15メートル、CLS300
A5E01163702	キット、316ステンレス鋼PFAケーブル延長、20メートル、CLS300
A5E01163719	キット、316Lステンレス鋼ロッド180 mm（7.09インチ）
A5E01163720	キット、316Lステンレス鋼ロッド330 mm（12.99インチ）
A5E01163721	キット、316Lステンレス鋼ロッド580 mm（22.83インチ）
A5E01163722	キット、316Lステンレス鋼ロッド830 mm（32.68インチ）
A5E01163723	ドライバ付き交換用電子機器、CLS300標準。最大長5 mのロッドまたはケーブルバージョンで使用

主な利点

Active-Shieldテクノロジーにより、材料の堆積やアクティブシールドセクションでのノズルの干渉による測定精度の影響を受けません
頑丈なロッド構造により、非常に研磨性の高い条件下で優れた性能を発揮します
調整制御、出力ステータス、および電源監視用の3つのLEDインジケーター
最大400℃（752℉）で動作可能な高温バージョン

アプリケーション

Pointek CLS300標準バージョンは、基本的なリレーとソリッドステートスイッチアラームを備えた3つのLEDインジケーターを備えています。その堅牢な設計により、鉱業などで見られるような、研磨性材料を含む重い固形物の用途に特に適しています。完全にポッティングされた電子機器は、結露、ほこり、または振動の影響を受けません。

湿潤部品は、高い耐薬品性のためにPFAシールドを備えたステンレス鋼で構成されており、高温バージョンではセラミックとステンレス鋼を使用しています。このデバイスは、低および高誘電率の両方の材料を正確に検出します。独自のActive Shieldテクノロジーは、材料の堆積や拡張設置ノズルからの干渉を効果的に抑制します。

Pointek CLS300のモジュール設計は、温度と圧力に関する特定のアプリケーション要件を満たすために、広範な構成オプション、プロセス接続、拡張機能、および承認を提供します。この設計により、注文プロセスが簡素化され、在庫の必要性が削減されます。利用可能なプローブ構成には、ロッドバージョンとケーブルバージョンの両方が含まれます。

主な用途:

液体とスラリー
バルク固体
高圧および高温環境
危険区域
製粉および鉱業用途

構成

技術仕様

動作モード

逆周波数シフト容量レベル検出

入力

測定変数：ピコファラド（pF）の変化

出力

リレー出力：
• 1 SPDT Form Cリレー
• 最大接点電圧：30 V DC / 250 V AC
• 最大接点電流：5 A（DC）/ 8 A（AC）
• 最大スイッチング容量：150 W（DC）/ 2 000 VA（AC）
• 遅延時間（ONおよび/またはOFF）：1 ... 60 s

ソリッドステート出力

• 出力：ガルバニック絶縁
• 保護：逆極性に対する保護（双極性）
• 最大スイッチング電圧：30 V（DC）/ 30 Vピーク（AC）
• 最大負荷電流：82 mA
• 電圧降下：< 1 V、50 mAで標準
• 遅延時間（スイッチング前または後）：1 ... 60 s

精度

分解能：
• 最小感度（pF）：実際の静電容量の1％の変化
• 最大温度誤差：実際の静電容量値の0.2％

設置条件

場所：屋内/屋外

周囲条件

• 周囲温度：-40 ... +85℃（-40 ... +185℉）
• 保管温度：-40 ... +85℃（-40 ... +185℉）

媒体条件

• 用途：液体、バルク固体、スラリー、界面、および粘性材料
• 相対誘電率εr：最小1.5
• プロセス温度：
- ロッド/ケーブルバージョン：-40 ... +200℃（-40 ... +392℉）
- 高温バージョン：-40 ... +400℃（-40 ... +752℉）
• プロセス圧力：-1 ... +35 bar g（-14.6 ... +511 psi g）

設計

• 材料（エンクロージャ）：ガスケット付き粉体塗装アルミニウム
• 保護等級：標準：タイプ4/NEMA 4/IP65
オプション：タイプ4/NEMA 4/IP68
• ケーブル入口：2 x M20 x 1.5ねじ（オプション：1つのプラグ付き入口を含む2 x 1/2インチNPT導管入口）

制御と表示

• 表示：プローブステータス、出力ステータス、および電源用の3つのLED
• ポテンショメータ：遅延時間と感度のための2つのポテンショメータ
• スイッチ：遅延ON/OFF、フェイルセーフハイ/ロー、遅延時間テスト/調整、高/低感度、テスト遅延設定用の5つのDIPスイッチ

電源

• 電源：12 ... 250 V AC/DC、0 ... 60 Hz、ガルバニック絶縁、2 W

証明書と承認

• 汎用：CSA、FM、CE、UKCA、RCM
• ISプローブ付き防炎エンクロージャ：ATEX II 1/2 G Ex ia/db [ia Ga] IIC TX Ga/Gb、ATEX II 1/2 D Ex ia/tb [ia Da] IIIC TX Da/Db UKEX II 1/2 G Ex ia/db [ia Ga] IIC TX Ga/Gb、UKEX ATEX II 1/2 D Ex ia/tb [ia Da] IIIC TX Da/Db
• ISプローブ付き防塵点火防止：ATEX II 1/2 D Ex ia/tb [ia Da] IIIC TX Da/Db UKEX II 1/2 D Ex ia/tb [ia Da] IIIC TX Da/Db CSA/FMクラスII、Div. 1、グループE、F、G CSA/FMクラスIII T4
• ISプローブ付き防爆エンクロージャ：CSA/FMクラスI、Div. 1、グループA、B、C、D CSA/FMクラスII、Div. 1、グループE、F、G CSA/FMクラスIII T4
• 海洋：ロイズレジスターオブシッピング、カテゴリENV1、ENV2、およびENV5
• オーバーフィル保護：WHG（ドイツ）VLAREM II（ベルギー）
• その他：パターン承認（中国）
