ブランド名:
ABB
モデル番号:
FEF121とFEF181
FEV121200V1S0S2B1A1A1A2A1A1
FEF121200V1S0S2B1A1A1A2A1A1

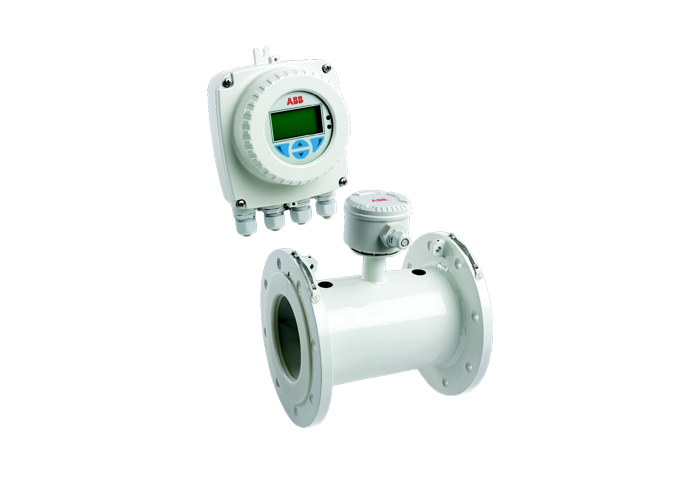

ウォーターマスターABB の最新世代の電磁流量計は、次の用途に向けて特別に設計されています。上下水道産業。
比類のない精度、安定性、信頼性を提供し、流量測定に最適なソリューション水処理施設、配水網、下水システムなど。
その自己校正トランスミッター、埋設および水中センサー設計、 そして高度な診断、ウォーターマスターは、最新の流量測定テクノロジーのベンチマークを設定します。最小限のメンテナンスで長期的なパフォーマンスを実現。
技術仕様
| カテゴリ | アイテム | 仕様 |
| 機能仕様 – センサー | 圧力制限 | フランジ定格による |
| 温度制限 | 周囲温度: リモート送信機 -20 ～ 70 °C (-4 ～ 158 °F)。一体型トランスミッタ -20 ～ 60 °C (-4 ～ 140 °F) | |
| プロセス温度: -6 ～ 70 °C (21 ～ 158 °F) | ||
| 環境保護 | 定格: IP68 (NEMA 6)、深さ 10 m (33 フィート)、完全にポッティングされた端子ボックス | |
| 導電率 | > 5 μS/cm | |
| 送信機の取り付け | 一体型またはリモート | |
| 電気接続 | 20 mm グランド、1/2 インチ NPT、20 mm 装甲グランド | |
| センサーケーブル | ABB WaterMaster ケーブル、標準または外装付き。最大長 200 m (660 フィート) | |
| 物理仕様 – 接液部 | 裏地素材 | ポリプロピレン (DN40 ～ 200)、ブラソマー (DN250 ～ 2200)。 WRAS に登録されています。 ACS および NSF61 承認済み (サイズ DN40 ～ 200 は保留中) |
| 電極材質 | ステンレス鋼 316、ハステロイ C、チタン (その他の材質はご要望に応じて利用可能) | |
| アースリング | 不要 | |
| 保護板 | 不要 | |
| 設置条件 | 上流 ≥ 5D;ダウンストリーム ≥ 2D | |
| 圧力損失 | Q3 で < 0.25 bar (DN40 ～ 200)。第 3 四半期では無視できる (DN250 ～ 2200) | |
| 非接液部 | フランジ材質 | 炭素鋼 |
| ハウジング材質 | 炭素鋼 (DN40 ～ 200 および DN700 ～ 2200)。プラスチック (DN15–600) | |
| 端子箱材質 | ステンレスまたはアルミニウム | |
| ケーブルグランド材質 | プラスチックまたは真鍮 | |
| 機能仕様 – 送信機 | 電源 | 主電源 85 ～ 265 V AC @ < 7 VA;低電圧 24 V AC ± 10 % / – 30 % @ < 7 VA; DC 24 V ± 30 % @ < 0.4 A |
| パルス/周波数出力 | 1 つは専用、もう 1 つは構成可能です。最大出力周波数 5.250 Hz;定格 30 V @ 220 mA オープンコレクタ。電気絶縁 | |
| アラーム/ロジック出力 | 1 つは専用、もう 1 つは構成可能です。定格 30 V @ 220 mA オープンコレクタ。電気絶縁 | |
| 電流出力 | 4 ～ 20 mA または 4 ～ 12/20 mA。最大ループ抵抗 750 Ω;電気的に絶縁されています。 HART プロトコル v5.7 | |
| 信号レベル | NAMUR NE 43 (3.8 ～ 20.5 mA);低アラーム 3.6 mA;上限警報 21.8mA | |
| さらなる精度 | 読み取り値の±0.1% | |
| 温度係数 | 通常 < 20 ppm/°C | |
| 電気接続 | 20 mm グランド、1/2 インチ NPT、20 mm 装甲グランド | |
| 温度制限 | 周囲温度 -20 ～ 60 °C (-4 ～ 140 °F)。係数 < 10 ppm/°C @ Vel ≥ 0.5 m/s | |
| 環境保護 | 湿度 0 ～ 100 %。深さ 1 m までの IP67 (NEMA 4X) 定格 | |
| 改ざん防止セキュリティ | 内部スイッチ + 外部セキュリティシールにより不正アクセスを防止 | |
| 言語 | 英語、フランス語、ドイツ語、イタリア語、スペイン語 | |
| 赤外線サービスポート | USBアダプター（付属品）； USB 1.1 & 2.0互換。 PC 専用ドライバー ソフトウェア。 Windows 2000/XP/Vista互換 |
アプリケーション
注文情報
電磁流量計 WaterMaster FEF121、FEF181
| 変異体 桁 番号 | 1....6 | 7..9 | 10 | 11 | 12 | 13 | 14.15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 |
| 流量計システム、フルボア、 リモートマウント |
FEF121 | ||||||||||||||||||
| フルボア、ウォーターマスター用 送信機/リモート |
FEF181 | ||||||||||||||||||
| 穴径 DN 250 (10 インチ) DN 300 (12 インチ) DN 350 (14 インチ) DN 400 (16 インチ) DN 450 (18 インチ) DN 500 (20 インチ) DN 600 (24 インチ) DN 700 (28 インチ) DN 760 (30 インチ) DN 800 (32 インチ) DN 900 (36 インチ) DN 1000 (40 インチ) DN1050 (42 インチ) DN 1100 (44 インチ) DN 1200 (48 インチ) DN 1400 (54 インチ) DN 1500 (60 インチ) DN 1600 (66 インチ) DN 1800 (72 インチ) DN 2000 (80 インチ) DN 2200 (84 インチ) その他 |
250 300 350 400 450 500 600 700 760 800 900 001 051 101 201 401 501 601 801 002 202 999 |
||||||||||||||||||
| 電極設計 エラストマー ACS 承認済みのエラストマー その他 |
K L Z |
||||||||||||||||||
| 電極設計 標準 その他 - FEF181のみ |
1 9 |
||||||||||||||||||
| 測定電極材質 ステンレス鋼 316Ti (1.4571) ハステロイ C-276 (FEF121 – DN350 ～ DN2200 のみ) その他 |
S E Z |
||||||||||||||||||
| 接地アクセサリ 標準 アースプレート 1 枚 2 つの接地プレート その他 |
1 3 4 9 |
||||||||||||||||||
| プロセス接続タイプ フランジ ASME クラス 150 フランジ AWWA クラス B フランジ AWWA クラス D フランジ AS 4087 クラス 16 ISO 7005 PN16 |
A1 C1 C2 E1 S2 |
||||||||||||||||||
| プロセス接続材料 炭素鋼フランジ その他 |
B Z |
||||||||||||||||||
| 使用証明書 標準（PEDなし） 検査証明書 3.1 に準拠した材料モニタリングEN 10204 その他 |
1 2 9 |
||||||||||||||||||
| 校正タイプ 標準精度 0.4% 精度向上 0.2% 工場での校正の立会い 冷水/廃水の保管転送（立会い校正）（FEF181のみ） UKAS/NAMAS (FEF181のみ) その他 |
あ B M N U Z |
||||||||||||||||||
| 設置温度範囲・周囲温度範囲 標準設計 / –20 ～ 60 °C (-4 ～ 140 °F) |
1 | ||||||||||||||||||
| 言語 英語 ドイツ語 フランス語 スペイン語 イタリア語 |
あ D G K N |
||||||||||||||||||
| 信号ケーブルなし - FEF181のみ 5 m (15 フィート) のケーブル 10 m (30 フィート) のケーブル 20 m (60 フィート) のケーブル 30 メートル (100 フィート) のケーブル 50 m (165 フィート) のケーブル 80 メートル (260 フィート) のケーブル 100 m (325 フィート) のケーブル 150 m (490 フィート) のケーブル 特別な長さ > 150 m (> 490 フィート) (および/または外装ケーブル - FEF181 のみ) |
0 1 2 3 4 5 6 7 8 9 |
||||||||||||||||||
| 防爆認証 汎用 (非防爆設計) その他（FEF181のみ） |
あ Z |
||||||||||||||||||
| 保護クラス送信機 / 保護クラスセンサー IP67 (NEMA 4X) / IP68 (NEMA 6X) – ケーブルは取り付けられておらず、ポッティングされていません IP67 (NEMA 4X) / IP68 (NEMA 6X) – ケーブルが取り付けられ、ポッティングされた状態 その他（FEF181のみ） |
2 3 9 |
||||||||||||||||||
| ケーブルコンジット * M20×1.5 NPT 1/2 インチ M20 SWA装甲 その他（FEF181のみ） |
あ B D Z |
||||||||||||||||||
| 電源 なし（FEF181のみ） AC100～230V、50Hz（FEF121のみ） AC24VまたはDC24V、50Hz（FEF121のみ） 100 ～ 230 V AC、60 Hz (FEF121 のみ) AC24VまたはDC24V、60Hz（FEF121のみ） |
0 1 2 3 4 |
||||||||||||||||||
| 入出力信号の種類 HART＋20mA＋パルス＋接点出力（FEF121のみ） なし（FEF181のみ） |
あ Y |
||||||||||||||||||
| 構成タイプ/診断タイプ 工場出荷時のデフォルト/標準診断 |
1 | ||||||||||||||||||
