ブランド名:
Honeywell
モデル番号:
GKEシリーズ

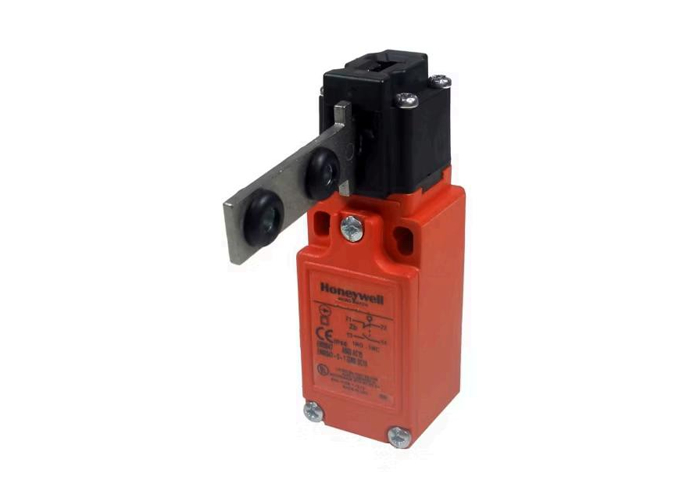

IEC 20 mm 取り付けのガラス繊維入りポリエステルハウジング。 cULus、CE、SIL3の認証を取得。定格IP66/67およびNEMA 1、4X (屋内)、12、13。銀接点が特徴です。
のGKE シリーズ安全キー操作スイッチコンパクトでコスト効率の高いパッケージで安全ハードガード用途の信頼性を強化します。確実な開放安全接点と複数の接点構成を備えた GKE の回転ヘッドにより、5 方向からのアクチュエータの係合が可能になります。このスイッチは、IEC 60947-5-1 に準拠した二重絶縁を備えており、2 つの標準アクチュエータから選択できます。
| 部品番号 | 説明 |
|---|---|
| GKEA01L | MICRO SWITCH GKE シリーズ デュアル エントリ キー操作安全スイッチ、1NC1NO 直接開口、スナップ アクション、12 NPT、プラスチック、銀接点 |
| GKEA03L | セーフティリミットスイッチ-ヘビーデューティ |
| GKEA06L | MICRO SWITCH GKE シリーズ デュアルエントリーキー操作安全スイッチ、2NC ダイレクトオープニング、スローアクション、12 NPT、プラスチック、銀接点 |
| GKEC01L | MICRO SWITCH GKE シリーズ デュアル エントリ キー操作安全スイッチ、1NC1NO 直接開口、スナップ アクション、20 mm、プラスチック、銀接点 |
| GKEC03L | MICRO SWITCH GKE シリーズ デュアル エントリ キー操作安全スイッチ、1NC1NO 直接開き、スロー アクション、ブレーク ビフォア メイク (BBM)、20 mm、プラスチック、銀接点 |
| 特性 | パラメータ |
|---|---|
| 説明 | デュアルエントリーキー操作の安全インターロックスイッチ |
| 代理店の認定 | CE、DOC A340 cULus、ファイル E37138 CCC、証明書番号 2011010305489827 SIL、参照 SIRA FSP 09009/02 |
| ハウジング材質 | ガラス入り熱可塑性ポリエステル |
| アクチュエータのキー材質 | ステンレス鋼 |
| 電気接続 | 20 mm または 0.5-14 NPT コンジット、スイッチ内の各配線ポイントにネジ付き端子ネジ |
| 接点/スイッチのオプション ¹ | 1NC/1NO スローアクション BBM、1NC/1NO スナップアクション、2NC スローアクション |
| 接点設計 | ダブルブレーク、電気的に分離（Zb） |
| 接点材質 | 銀合金 |
| 電気定格 | 表2を参照 |
| 利用カテゴリー | 1NC/1NO: AC-15、A600; DC13-Q300 2NC: AC-15、A300; DC13-Q300 |
| 定格動作電圧(Ue) | 1NC/1NO：AC120V、AC240V、AC600V、DC125V、DC250V 2NC：AC120V、AC240V、DC125V、DC250V |
| 定格動作電流(Ie) | 1NC/1NO：6A、3A、1.2A、0.55、0.27 2NC：6A、3A、0.55A、0.27A |
| 熱電流(Ith) | 10A |
| 定格絶縁(Ui) | 1NC/1NO：600V 2NC：300V |
| 定格インパルス耐電圧（Uimp） | 2500V |
| 短絡保護装置（SCPD） | クラス J ヒューズ、10 A/600 V |
| 汚染度 | 3 |
| 環境に配慮したシール | IP 66/67; NEMA 1、4X (屋内)、12、13 |
| 動作温度 | -25°C ～ 85°C [-13°F ～ 185°F] |
| ショック | IEC 60068-2-27 に準拠した 50 g |
| 振動 | IEC 60068-2-6 に準拠した 10 g |
| MCTF（機械的寿命） | 15,930,000サイクル |
| MCTF（電気的寿命） | >25,000サイクル、片側信頼限界75% |
| SIL 機能 ² | IEC 61508-2:2010 機能安全に準拠した HFT=1 での SIL3 対応 |
| プルーフテスト間隔 | 1年 |
| 指定及び利用区分 | 定格動作電圧Ue (V)における定格動作電流Ie (A) | 24V | 120V | 240V | 380V | 480V | 500V | 600V |
|---|---|---|---|---|---|---|---|---|
| AC-15 | A300 | - | 6A | 3A | - | - | - | - |
| AC-15 | A600 | - | 6A | 3A | 1.9A | 1.5A | 1.4A | 1.2A |
| DC-13 | Q300 | 2.8A | 0.55A | 0.27A | - | - | - | - |
