ブランド名:
Honeywell
証明:
ce
モデル番号:
モデル427

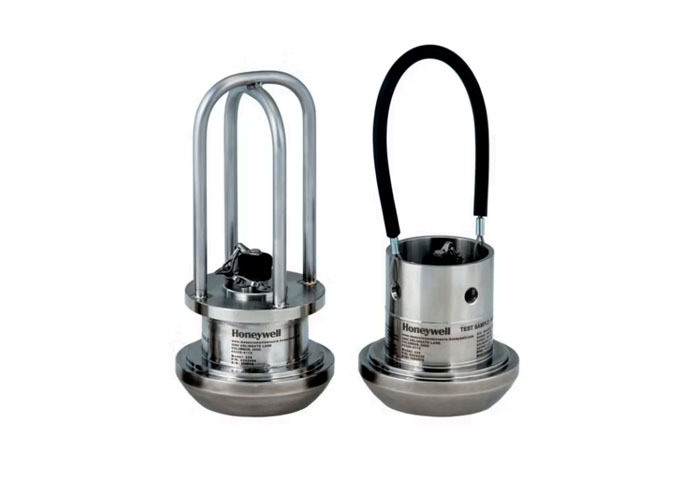

ハニーウェルのモデル 427 ウイング・ユニオン・プレッシャー・トランスミッタは 陸上とオフショアの両方で 設計された 堅牢で耐久性のあるソリューションですこのトランスミッターは,より広い直径とより浅い深さの新しい設計の圧力ポートを組み込みます粘着性のある泥が残留物蓄積せずに通過できるようにします.
送信機は最大精度±0.2% BFSL (ベスト・フィット・ストレート・ライン) を提供し,連続的に,掘削作業を含む重要な石油産業のアプリケーションのための高精度圧力測定独立圧感弁は,トークの際にゼロ漂流を最小限に抑え,電磁場での長期信号偏差を排除します.
電子ビーム溶接法で完全に溶接された構造は,あらゆる条件下で優れたシール完整性を保証します.統合 翼 結合 設計 と 特別 組立 プロセス は 厳しい 環境 で 信頼 的 な 動作 を するために 特殊 な 振動 と 衝撃 耐性 を 提供 し ます.
注文リスト
| 命令コード | 記述 |
| BP427DR61AC,2N,6Z,7AD,10E | 427型,5,000psi,0.2%精度, -35°C~80°C [-30°F~180°F]の温度補償,4mA~20mAの2本のワイヤが本質的に安全で,MS互換性,4ピンのコネクタ,圧力弁 |
| BP427NG61AC,2N,6Z,7AD,10E | 427タイプ,350バー,0.2%精度, -35°Cから80°C [-30°Fから180°F]温度補償,4mAから20mA 2本のワイヤ 固有の安全性,MS 互換性,4ピンのコネクタ,圧力弁 |
| BP427DV61AC,2N,6Z,7AD,10E | 427型,10,000psi,0.2%精度, -35°C~80°C [-30°F~180°F]温度補償,4mA~20mA 2本のワイヤが本質的に安全,MS互換性,4ピンのコネクタ,圧力弁 |
| BP427MN61AC,2N,6Z,7AD,10E | 427型,1,000バー,0.2%精度, -35°C~80°C [-30°F~180°F]温度補償,4mA~20mA 2本のワイヤル 本質的に安全,MS互換性,4ピンのコネクタ,圧力弁 |
| BP427EJ61AC,2N,6Z,7AD,10E | 427型,15,000psi,0.2%精度, -35°C~80°C [-30°F~180°F]温度補償,4mA~20mA 2本のワイヤが本質的に安全,MS互換性,4ピンのコネクタ,圧力弁 |
| 圧力の仕様 | ||
|---|---|---|
| 圧力範囲 | 0 psi から 5000 psi; 0 psi から 6000 psi; 0 psi から 10000 psi; 0 psi から 15000 psi; 0 psi から 20000 psi; 0 bar から 350 bar; 0 bar から 400 bar; 0 bar から 700 bar; 0 bar から 1000 bar; 0 bar から 1350 bar | |
| 精度 | 最適直線 (BFSL) の ±0.2% | |
| カリブレーション | 5点校正: 0%,50%および100%のフルスケール (FS) | |
| 生産量 | 4mAから20mA,2本の線で測定範囲 | |
| 環境仕様 | ||
| 動作温度 | -43°Cから93°C (-45°Fから200°F) | |
| 補償温度 | -34°Cから82°C (-30°Fから180°F) | |
| 温度 効果 - ゼロ | 0.018% フルスケール (FS) /°C (0.01% フルスケール (FS) /°F) | |
| 温度効果 - スパン | 0.018% レディング/°C (0.01% レディング/°F) | |
| 密封 | 密閉性 IP68/NEMA 6P | |
| 電気仕様 | ||
| 供給電圧 | 9 Vdc から 28 Vdc | |
| 断熱抵抗 | > 100 mΩ 50 Vdc で | |
| 最大ループ抵抗 | 線形性 950 Ω (28V) から 0 Ω (9V) まで | |
| サーキット保護 | 電源配線の反極性保護 | |
| RFI/EMI 保護 | 騒音抵抗性 5000 Hz から 1 GHz | |
| 周波数応答 | 顧客指定および工場設置の最小化フィルター,10Hzから最大2500Hzまでの周波数応答 | |
| ゼロとスパン調整可能 | コネクタを外すことで調節できるフィールド | |
| シャント校正データ | 含まれている | |
| 電気端末 (標準) | MSシリーズと互換性 4ピンのコネクタ付き 石油・ガス産業用ステンレス鋼で,完全密封性 | |
| メカニカル仕様 | ||
| メディア | 腐食性および磨削性サービス,インコネルX-750 | |
| 過負荷,安全性 | 1502フィッティングの全尺度圧力または限界の 150% | |
| オーバーロード 爆発 | 定数圧の300%または 1502のフィッティングの限界 | |
| 圧力ポート | 1502 ウイング・ユニオン,51mm [2インチ]パイプ,外線のある男性端 | |
| オリフィスの直径 | 22.86mm [0.9インチ] 内径 * 10.16mm [0.4インチ] 深さ; 25.4mm [1.0インチ] 入口径 | |
| 湿った材料 | インコネルX-750 | |
| 体重 | 2722g [6ポンド] | |
| 住宅用材料 | 316L (鋳型と凸字が刻まれたラベル付きのステンレス鋼) | |
