横河電機 デジタル YEWFLO 渦流量計 FOUNDATION フィールドバス

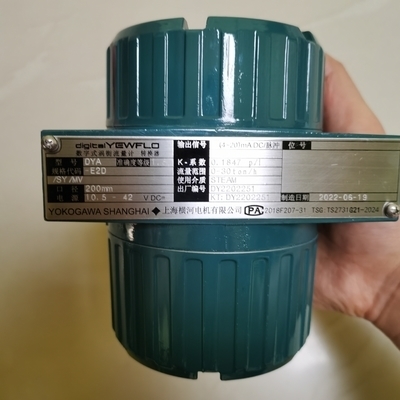

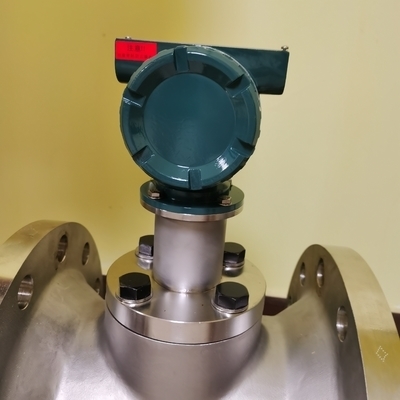

FOUNDATION Fieldbus通信機能を備えたYOKOGAWAデジタルYEWFLO渦流量計（モデル：DY渦流量計、DYA渦流量コンバータ）

OpreX計測カテゴリのOpreXフィールド機器ファミリーの一部であるYOKOGAWAデジタルYEWFLO渦流量計は、液体、気体、蒸気用に設計された高性能流量測定ソリューションです。フィールドで実績のあるセンサと本体アセンブリ（世界中で45万台以上が設置されています）と、横河独自のスペクトル信号処理（SSP）を含む高度なデジタル技術を組み合わせることで、この流量計は過酷なプロセス条件下でも精度と安定性を提供します。一体型またはリモート検出器タイプ（DY）およびリモートコンバータ（DYA）として利用でき、FOUNDATION Fieldbus、HART 7/5、およびBRAIN通信プロトコルをサポートしており、産業用制御システムへのシームレスな統合を可能にします。また、低流量率と簡単な設置に最適化されたレデューサーボアタイプも含まれており、さまざまな流量要求に対応する用途に最適です。

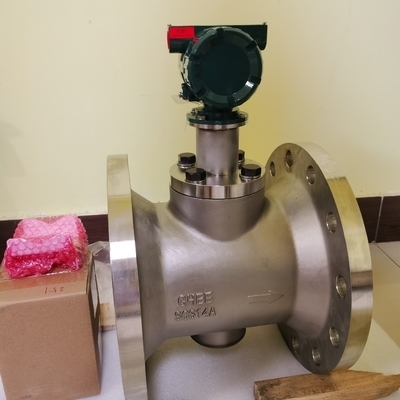

レデューサーボアタイプは、流量計を同心レデューサーと統合し、低流量および可変流量用途に独自の利点を提供します。

• 簡単な設置： 別途レデューサー、エキスパンダー、またはストレートパイプ長用の短いパイプが不要になり、接続点を最大70％削減し、漏れのリスクを低減します。
• 低流量測定の拡張： 標準タイプと比較して、下限測定限界を2〜3倍に拡大し、メインパイプをダウンサイジングすることなく、正確な低流量検出を可能にします。
• コストと安全性のメリット： 設置コストを削減し、流体漏れのリスクを最小限に抑え、流量範囲調整（オリフィスプレートの交換など）のためにプロセスを停止する必要がなくなります。

2つのレデューサーオプション：

• /R1： 検出器のボアサイズをフランジ配管から1サイズ縮小。
• /R2： 検出器のボアサイズを2サイズ縮小し、超低流量率に最適。

特殊バージョンとの互換性： マルチバリアブルタイプ（温度測定と補正用）または高温バージョン（プロセス温度最大450℃）と組み合わせることができ、汎用性を高めます。

プロセス温度： 標準タイプ：-29～250℃; 高温バージョン：最大450℃。

プロセス圧力： -0.1 MPa～フランジ定格（モデルにより異なります）。

直径：

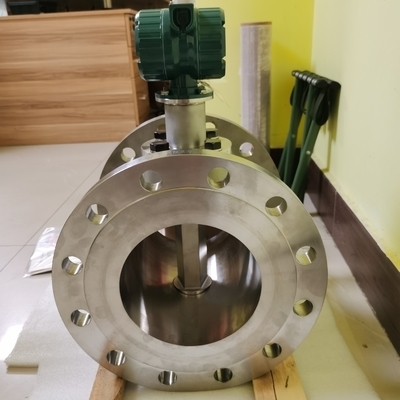

• 標準タイプ：ウェーハ（15～100 mm）、フランジ（15～400 mm）。
• レデューサーボアタイプ：フランジ（25～200 mm）/R1または/R2レデューサー付き。

精度：

• 液体：読み取り値の±0.75％（レイノルズ数に依存）。
• 気体/蒸気：読み取り値の±1.0％（流速に依存）。

出力信号： アナログ出力、トランジスタ接点出力（同時出力可能）。

• 標準タイプ： ボイラー、化学処理、ユーティリティシステムでの幅広い流量範囲に最適です。
• レデューサーボアタイプ： 蒸気供給ライン、季節的な流量可変システム、および繊維、食品、建材製造における低流量プロセスに適しています。
• マルチバリアブルの組み合わせ： 低流量率でも、飽和蒸気の直接質量流量測定を可能にします。
