KLSAシリーズレーザーレンジングセンサー 測量および工学建設用

KLSAシリーズレーザーレンジングセンサー 測量や工学施工用

紹介

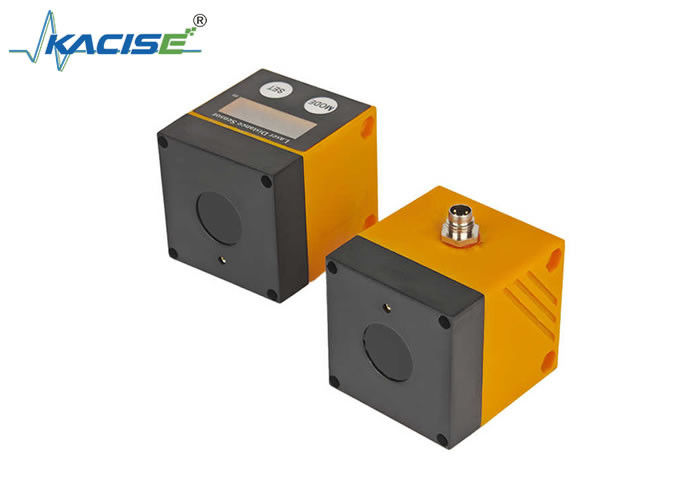

KLSAシリーズのレーザーレンジングセンサーは 測量や工学施工の厳しい要求に応えるように設計された 特殊なツールです 先進的なレーザー技術で構築されていますこのセンサーは高精度で建設環境における工事現場計画,構造の調整,進捗状況の監視などの作業を支援するための非接触距離測定です.

主要 な 特徴

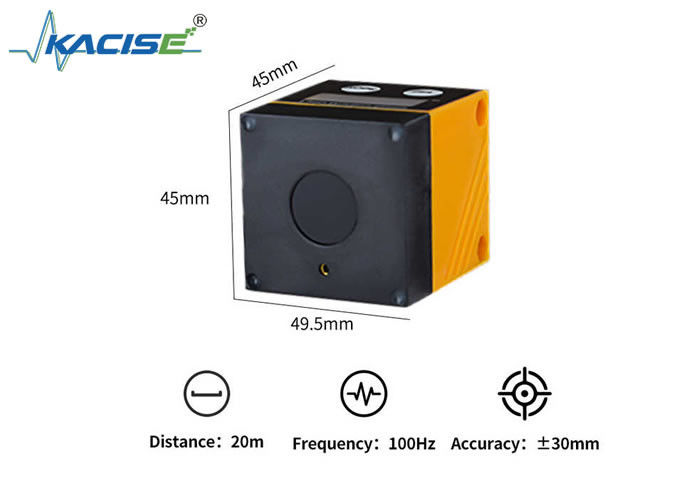

• 精度測定: 距離を0.03メートルから22メートルまで正確に測定し,固定精度範囲とミリメートルレベルの解像度 (例えば10m未満の読み取りでは1.234m)測量と配置作業のための詳細なデータを確保する.
• デュアル信号出力: 測量ソフトウェアとデジタル統合のためのRS485 (MODBUS-RTUプロトコル) と制御システムへのリアルタイムデータ送信のための420mAアナログ信号を提供します.
• 背景抑制: 22mを超える反射をフィルタリングし,周囲の構造や地形からの干渉を最小限に抑え,標的測定に集中します.
• ユーザー設定可能なインターフェース:

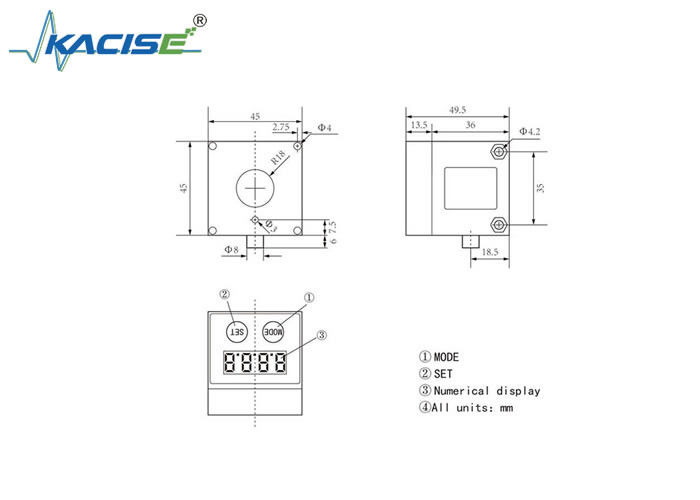

• 直感的な4桁のディスプレイは,自動単位切り替え (<10mのミリメートル,≥10mのセンチメートル) で,メートルでリアルタイム距離読み方を表示します.
• MODE/SET ボタンは,レーザーオン/オフ制御 (LASメニュー経由) やアナログ範囲校正 (AEP設定) など,測定を妨害することなく,現場での調整を可能にします.
• ヒステレスと窓機能 (KLSA-PNモデル):
• ヒステレシス機能は,ダイナミックな建設現場での動く部品の監視に理想的な, ± 30mmの許容度を持つスイッチポイントを定義することによって出力信号を安定させます.
• 窓機能は,特定のゾーン内の物体を検出するために,近 (nSPx) と遠く (FSPx) の限界値を設定し,構造の隙間や材料の配置の品質管理をサポートします.
• 工業用品の信頼性
• 標準 EN 50178 に準拠する DC 9 〜 35V 電源で動作し,頑丈な構造で厳しい現場条件に耐える.
• 安全規制の遵守と最適な性能を確保するために専門的な設置が必要です.

申請

• 測量と地図: 地形分析と設計のために土地の輪郭,建物の寸法,およびインフラストラクチャのクリアランスを測定する.
• 施工現場監視: 構造変形を追跡し,模具の順位をチェックし,材料の貯蔵量をリアルタイムで確認します.
• 土木工学: 部品間隔,垂直/水平の並べ方,負荷耐性クリアランスを監視することによって橋とトンネル建設をサポートする.
• 機器統合:自動データ収集とワークフロー最適化のためにMODBUS-RTU経由でロボット総ステーション,ドローン,またはIoTシステムと統合されます.

テクニカル仕様

通信: 調整可能なボード速率 (9600 〜 115200 bps) と CRC16 チェックを備えた隔離されたRS485 信頼性の高いデータ送信.

安全性:レーザーオン/オフ制御は,調査中に視覚的干渉を軽減し,故障状態レジスタ (例えば,範囲を超えたアラートのために0000H) は診断能力を向上させます.

KLSAシリーズは,精度,耐久性,適応性を組み合わせて,信頼性の高い,リアルタイムの距離測定ソリューション.
