Place of Origin:
CHINA
ブランド名:
KACISE
証明:
CE
Model Number:
KUS-W36

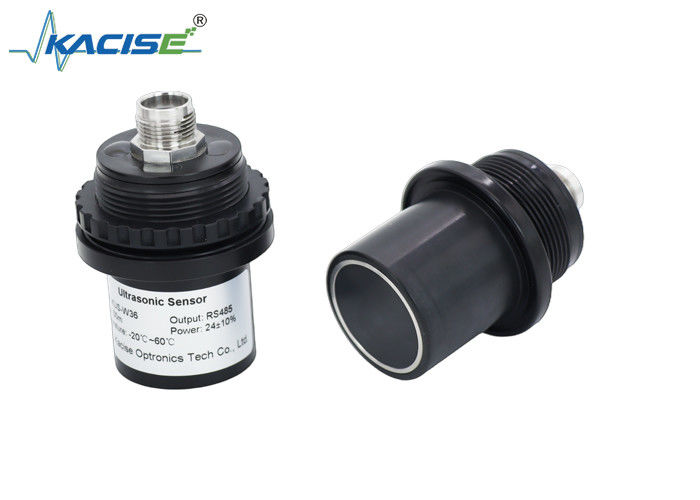

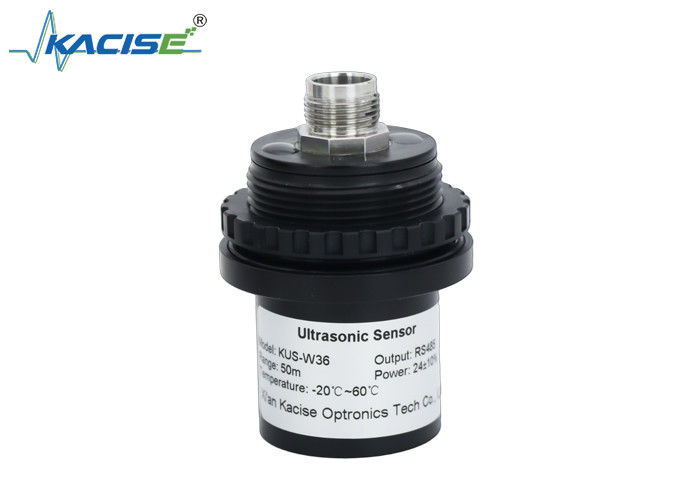

KUS-W36 水中の距離センサー
紹介
水中の距離測定センサーは 超音波を用いて 水中で伝達しますセンサーと測定対象物との間の距離を反射し測定する障害物回避や水中距離測定に使用できる.
製品の保護レベルはIP68レベルに達し,損傷なく10メートル深さの水中に長時間浸透することができます.
測定原理
超音波探査機が放出する超音波は水を通って伝わり,測定対象に遭遇し,反射後水を通って超音波探査機に戻る.発射と受信の時刻を 特定できるからです, この時間 × 音速 ÷ 2 = 探査機発射表面と測定対象との間の距離
計算式:D = C*t/2
(音波は実際に発信から受信までの往復なので 2で割ります. Dは距離,Cは音速,tは時間です)
発射と受信の時間差が0.01秒である場合,通常の温度の淡水における音速は1500m/sである.
1500メートル/秒×0.01秒=15メートル
15メートル × 2=7.50メートル
つまり,探査機の放出表面と測定対象との距離は 7.50 m です.
テクニカルパラメータ
| 測定結果 | 探査機発射表面と測定対象間の距離値 |

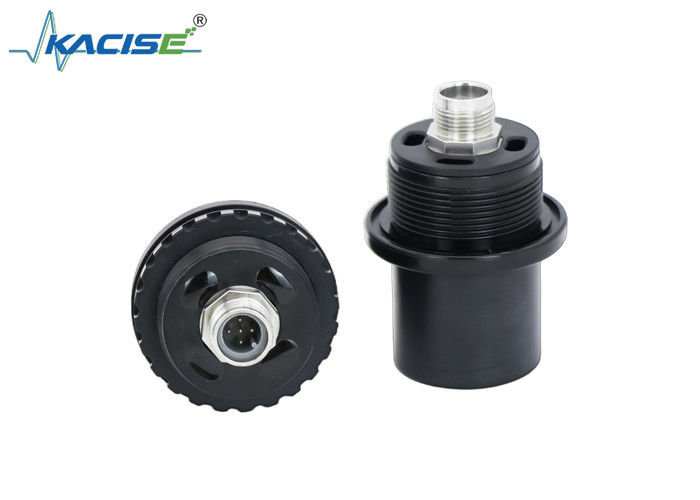

| センサー接続方法 | M36×1.5糸,マッチング固定ナッツ |
| 外見 | 円筒形 |
| 他のセンサー接続方法 | スレッドまたはフレンズ接続方法は,要求に応じてカスタマイズすることができます |
| 盲点範囲 | 異なる測定範囲によって盲点が異なります |
| 保護レベル | IP68 |
| 電源電圧範囲 | DC 12.0Vほら30.0V |
| 電源の電圧と電流 | DC 24V,電流 <40mA; DC 12V,電流 <80mA |
| 設備の電力を消費する | DC 24V電源:最小電源は 24V×40mA=0.96W |
| DC 12V電源:最小電源は12V×80mA=0.96W | |
| 出力信号 1 | 1方向 RS485 MODBUS プロトコル |
| 通信方法 1 | 応答タイプ,ホストコンピュータはコマンドを送信し,センサーは現在の測定データで一度応答します |
| 通信モード 2 | アクティブアップロード,ヘクサデシマルデータ,秒あたり5〜10回 |
| ディスプレイ | ディスプレイなし |
| 対応するケーブル長さ | 1メートルから10メートルまで |
| キャベルの出口 | 4コア |
| 作業水温 | -10ほら+60°C |
| 作業水深さ | ≤10m |
| 11ほら100メートル,カスタマイズする必要があります,サイズ,材料,回路は変更されることがあります |
