ブランド名:
KACISE
証明:
CE
Model Number:
KUS-W50

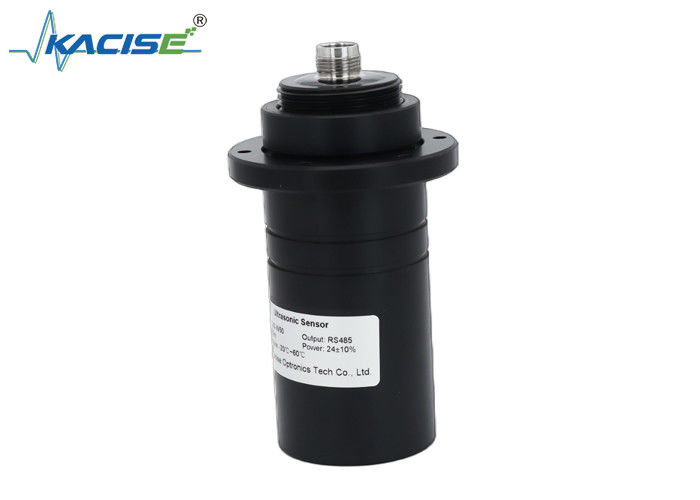

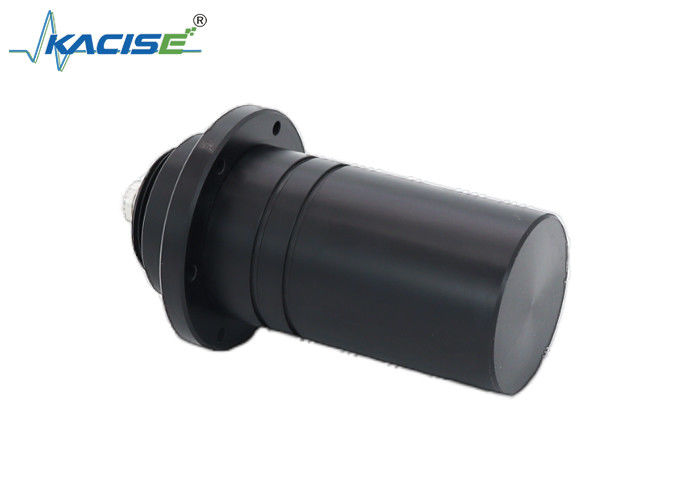

KUS-W50 水中の距離センサー
1紹介
シングルビームの水中超音波レンジングセンサーは,ARMアーキテクチャに基づいて設計された高応答のレンジングセンサーです.
センサーにはデータを読み込み,内部パラメータを設定するための RS485 チップが組み込まれています.内部パラメータは,センサーのパフォーマンスを調整し,特定の機能を実装するためにModBus-RTUプロトコルを通じて修正することができます..
2測定原理
距離測定過程では,超音波信号は超音波探査機から放出され,液体または他の固体媒質によって反射され,次に同じ探査機によって反射される.レベル測定を達成するために,超音波発射と受信との間の時間差が測定されます.音波伝達距離 L,音速 v と音波伝達時間 t の関係を式で表すことができる.
超音波距離測定式
L:超音波探査機と測定された材料表面の距離.単位:m
v:温度補償後の音速値.単位:m/s.
t: 測定範囲内の音波の走行時間
3特徴
4申請
5テクニカルパラメータ
| 一般パラメータ | |
| 盲点 | 06m |
| 検出範囲 | 0. 6m~100m |
| トランスデューサーの周波数 | 200kHz |
| 電気特性 | |
| 動作電圧 | 10.8V~26.4VDC,逆極性保護 |
| 無負荷電流 | ≤15mA |
| 電圧低下 | ≤ 2.5V |
| 起動遅延 | <2000ms (ソフトウェアによる保護の遅延) |
| 出力特性 | |
| 出力型 | 標準RS485出力 (Modbus-RTUプロトコル) |
| 定位電流 Ie | ≤100mA,短回路/過負荷保護 |
| 繰り返しの精度 | ±0.25% |
| 精度 | ±0.5% |
| 環境温度 | |
| 作業温度 | -20~60°C |
| 保存温度 | -20~60°C |
| メカニカル特性 | |
| 出力接続方法 | 4コア出口 |
| 出力線長 | デフォルト 2 メートル (他の線長をカスタマイズする必要があります) |
| 保護レベル | IP68 |
| 材料 | キャッシング:ABS,PC |
