起源の場所:
中国
ブランド名:
KACISE
証明:
CE
モデル番号:
KLSA-PN

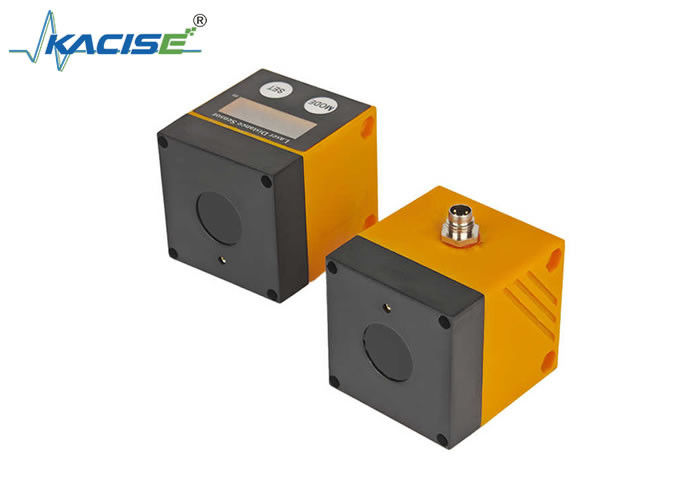

紹介
レーザー距離センサーは,レーザー技術を使用して接触しない距離測定を達成する精密機器です.レーザーを発射し反射信号を分析することで 標的物体の位置や移動. その主な利点は,高精度,長距離,迅速な応答と反干渉能力です. 産業自動化,インテリジェント機器,測量およびリモートセンシングに広く使用されています.消費者電子機器 その他の分野.
特徴
テクニカル仕様
| 性能パラメータ | |||||
| 測定範囲 | 最大測定距離: 22m | ||||
| 強い照明下 @100KLux 環境: 12m | |||||
| 暗黒の標的の下 10%の反射率: 20m | |||||
| 測定頻度 | 100HZ (周波数調節可能) | ||||
| 繰り返す精度 | ±8.0mm @50~2000mm | ||||
| ±20.0mm @2000~6000mm | |||||
| ±30.0mm @6000~2000mm | |||||
| 絶対的な正確さ | ±20.0mm@200~2000mm;盲点付近で20~200mm,大きな誤差 | ||||
| ±30.0mm @2000~6000mm | |||||
| <1% @6000~2000mm | |||||
| 複数の標的を検知する | 双峰 | ||||
| 温度補償 | そうだ | ||||
| 反射性修正 | はい,異なる色の標的の偏差は5mm未満です | ||||
| 盲点 | 0.03m | ||||
| 光源 | |||||
| 作業レーザー | 905nm クラス1 | ||||
| 視野 (FOV) | <2° | ||||
| スポットサイズ |
Φ3.5cm@1m: Φ11.5cm@5m Φ23cm@10m; Φ50cm@20m |
||||
| 指示レーザー | 650-660nm,クラス2 (IEC 60825-1:2014(EN 60825-1:2014) | ||||
| 労働環境 | |||||
| 作業温度 | -20〜50°C | ||||
| 保存温度 | -40~85°C | ||||
| 保護レベル | IP65 | ||||
| 電気パラメータ | |||||
| 動作電圧 | DC+9~35V | ||||
| 稼動電流 | 107mA@12Vはレーザー動作を示します. | ||||
| 103mA@12V はレーザーがオフであることを示します. | |||||
| バック・プロテクション | そうだ | ||||
| 孤立 | そうだ | ||||
| レーザーの寿命 | 5万時間以上 | ||||
| 出力インターフェース | |||||
| 出力インターフェース | 双方向PNP | 双方向 NPN | RS485 モッドバス |
UART
|
リレー |
| 通常開/閉 | 通常開/閉 | 4~20mA | |||
| スイッチ出力 最大電流負荷 | 100mA | ||||
| アナログ出力 最大負荷 | 250Ω | ||||
| 表示ボタンを | |||||
| ニキシー・チューブの数字 | 4ビット | ||||
| ボタン機能 | スイッチ値調整;レーザースイッチ表示;アナログ範囲調整 | ||||
| メカニカルパラメータ | |||||
| 体重 | 73g+3g (接着剤の詰め込みの誤り) | ||||
| ケース | ABS | ||||

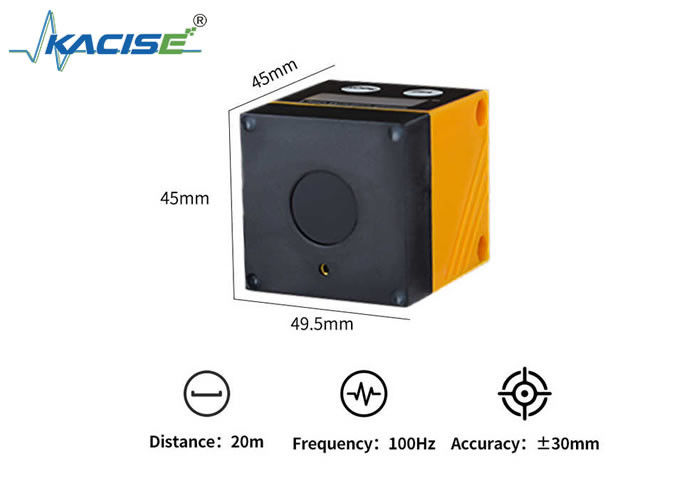

| サイズ | 45*45*49.5mm | ||||
| アクセサリー | |||||
| スロット | M4*55mm 2 | ||||
| ブラケット | 選択可能 | ||||
| 電気接続 | 1*M8,長さ1mのケーブル | ||||
安全 指示
機能
ヒステレシス関数出力
[Hno[Hnc] はどうした?測定値がセンサー範囲の周りに変化した場合,ヒステレシス機能は出力スイッチ状態を安定させることができます
ウィンドウ機能出力
[Fno][Fnc] [Fno] [Fnc] [Fno] [Fnc] [Fnc] [Fnc] [Fnc] [Fnc] [Fnc]設定された許容範囲を監視するためにウィンドウ関数を使用します.
レーザーを消して
センサーは,ボタンを押すだけでレーザーをオンとオフに示す赤点を設定できます.これは通常の距離測定に影響しません.
設置
設置条件
測定対象が0の測定範囲内にあるように装置を設置する.03...22メートル
センサは22mの固定精度範囲を持っています. > 22mの範囲内で物体を測定しないでください.
顧客は,センサーの直射光路内の反射物体を22m以上の範囲で避けるべきです.そうでなければ,測定値は不正確かもしれません.
アクセサリーをインストール

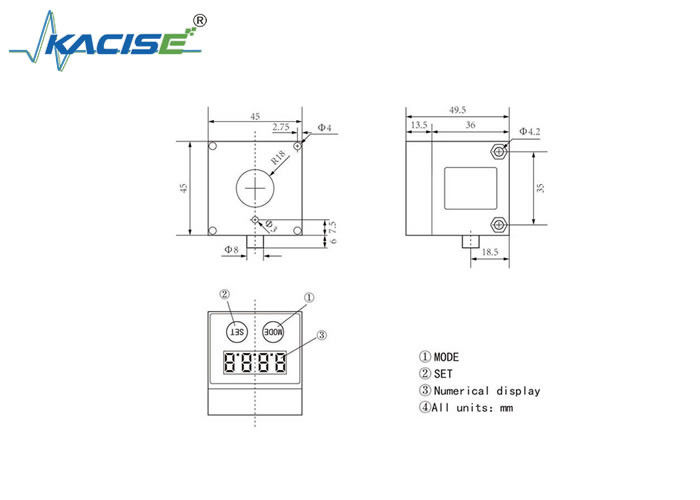

サイズ
ケーブルの定義
| 違う | 線色 | KLSA-P/N | KLSA-DAさん | KLSA-Tさん |
| 1 | 茶色 | VCC,DC9-35V | VCC,DC9~35V | VCC,DC3.3V |
| 2 | ブラック | GND | GND アナロググラウンド | パワーグラウンド |
| 3 | 青い | OUT1 | RS485A | RX |
| 4 | ホワイト | OUT2 | RS485 B | TX |
| 5 | グレー | ない | アナログ出力 |
注文モデル表
| 範囲 | インターフェース | モデル |
| 1m | PNP | KLSA-01P |
| 2m | PNP | KLSA-02P |
| 3m | PNP | KLSA-03P |
| 4m | PNP | KLSA-04P |
| 5m | PNP | KLSA-05P |
| NPN | KLSA-05N | |
| RS485/4-20mA | KLSA-05DA | |
| リレー | KLSA-05R | |
| 10m | PNP | KLSA-10P |
| NPN | KLSA-10N | |
| RS485/4-20mA | KLSA-10DA | |
| リレー | KLSA-10R | |
| 20m | PNP | KLSA-20P |
| NPN | KLSA-20N | |
| RS485/4-20mA | KLSA-20DA | |
| リレー | KLSA-20R | |
| UART TTL | KLSA-20T |
