証明:
CE
モデル番号:

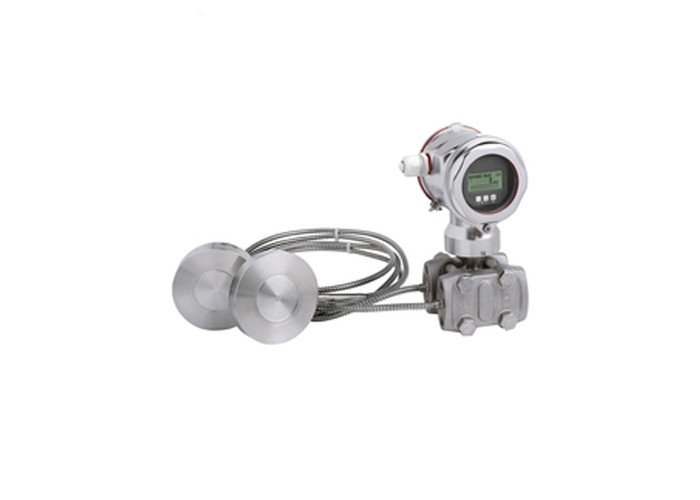

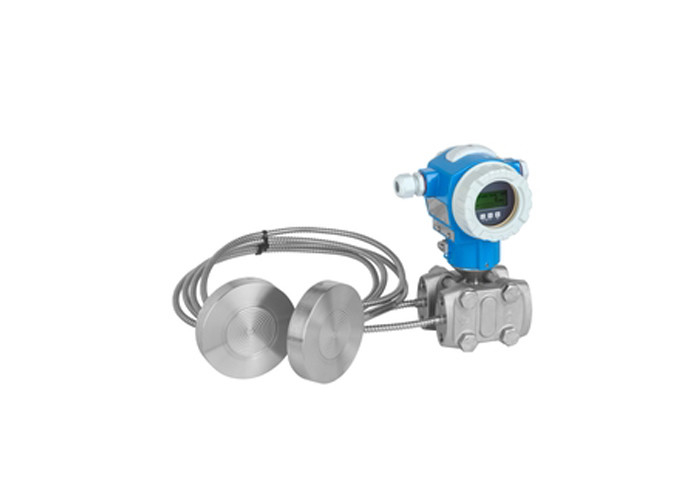

デルタバー FMD78
圧力差 デルタバー FMD78
適用分野
メタルセンサー付きのデルタバー FMD78差圧トランスミッタには 2つの毛細膜密封器が使用されています流体内の圧力差の連続測定のために,通常,プロセスおよび衛生アプリケーションで使用される統合されたHistoROMデータモジュールは,プロセスとデバイスパラメータの管理を容易にする. IEC 61508に従って設計され,SIL3安全アプリケーションで使用されます.
液体における圧力,レベル,体積,質量の差を測定するために.
プロセス接続:スレッド,フレンズ,パンケーキ,衛生接続
プロセス温度: -70~400°C (-94~752°F)
測定範囲: 100mbar から 40 bar (1.5 から 600psi)
精度: ±0.075%
国際爆発防護証明書, 過剰補填防止 WHG, 衛生承認, 船舶承認, SIL
利益
製品説明
| 測定原理 | 差圧 |
| 特徴 | デジタル送信機,金属製の測定弁,弁密封器,毛細管 モジュール式送信機 長期安定性 二次的なプロセス障害物 自動診断機能によって安全性が向上します |
| 供給電圧 | 4...20mA ハート 10,5...45V DC (その他): ex ia: 105...30V DC PROFIBUS PA: 9...32V DC (非使用) ファンデーション フィールドバス: 9...32V DC (非使用) |
| 参照の正確性 | 0,075% + 弁の密封の影響 |
| 長期安定性 | 0.08 % URL/年 0.14 % URL / 5 年 0.27% URL/10年 |
| プロセス温度 | -70°C...400°C (−94°F...752°F) |
| 環境温度 | -50°C...85°C (−58°F...185°F) |
| 測定セル | 100 mbar...40バー (40 inH2O...600 psi) |
| 最小の校正可能なスパン | 5 mbar (0.075 psi) |
| 真空抵抗 | 50 mbar (0.73 psi) |
| マックス 静かに | 100:1 |
| 最大超圧制限 | 160バー (2400 psi) |
| プロセス接続 | 隔膜シール (パンケーキ,糸) フレンズ (DIN,ASME) 衛生的な接続 トリクランプ ISO2852 |
| プロセス接続衛生 | トライクランプ DIN11851 NEUMO 変数 SMS DRD ユニバーサルアダプター |
| 材料のプロセス膜 | 316L アルloyC タンタル 金・ロジウム PTFE |
| 材料のガスケット | 無,弁の密着が溶接されている |
| 充填液 | シリコンオイル 惰性オイル 植物油 低温オイル 高温オイル |
| コミュニケーション | 4...20mA ハート PROFIBUS PA ファンデーション フィールドバス |
| 安全承認 | SIL |
| 設計承認 | NACE MR0175 EN10204‐31 |
| 衛生認証 | 3A,FDA |
| 専門分野 | 診断機能 TempC膜 |
| 材料の住宅 | 316L 鋳型アルミニウム |
| 船舶の承認 | GL/ABS |
| 継承者 | PMD78B |
