証明:
CE
モデル番号:
デルタバー FMD77

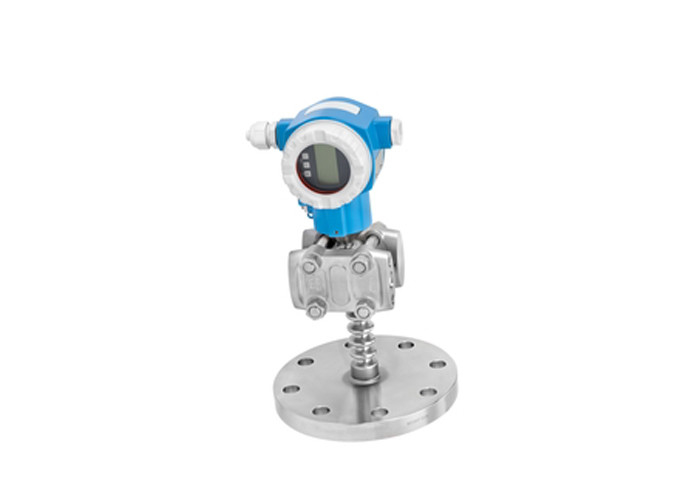

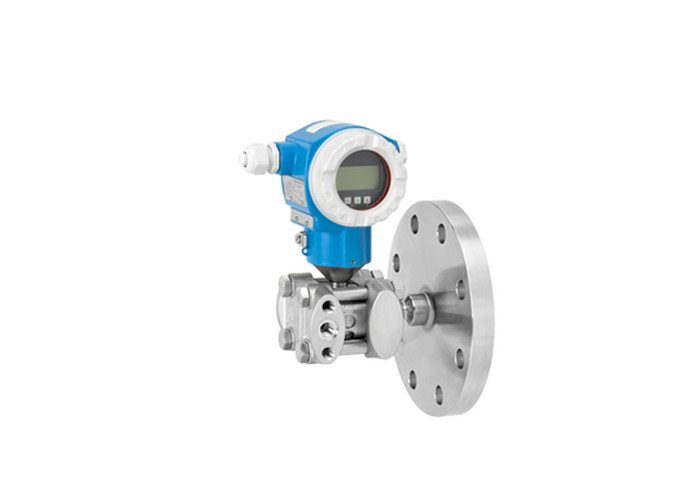

圧力差 デルタバー FMD77
適用分野
メタルセンサー付きのDeltabar FMD77差圧伝達器は,低圧側には毛細管があり,片側隔膜シールまたは両側隔膜シールを使用します.流体内の連続レベル測定のために,通常,プロセス産業で使用される統合されたHistoROMデータモジュールは,プロセスとデバイスパラメータの管理を容易にする. IEC 61508に従って設計され,SIL3安全アプリケーションで使用されます.
液体におけるレベル,体積,質量測定のために.
プロセス接続:スレッドとフレンズ
温度: -70 から 400°C (-94 から 752°F)
測定範囲: 100mbar から 16bar (1.5 から 240psi)
精度: ±0.075%
国際爆発防護証明書, 過剰補填防止 WHG, 衛生承認, 船舶承認, SIL
利益
製品説明
| 測定原理 | 差圧 |
| 特徴 | デジタル送信機,金属製の測定弁,片側には弁密封器 モジュール式送信機 長期安定性 二次的なプロセス障害物 自動診断機能によって安全性が向上します |
| 供給電圧 | 4... 20mA ハート 10,5...45V DC (その他): ex ia: 105...30V DC PROFIBUS PA: 9...32V DC (非使用) ファンデーション フィールドバス: 9...32V DC (非使用) |
| 参照の正確性 | 0,075% + 弁の密封の影響 |
| 長期安定性 | 0.08 % URL/年 0.14 % URL / 5 年 0.27% URL/10年 |
| プロセス温度 | -40°C...400°C ((-40°F...752°F) |
| 環境温度 | -50°C...85°C (−58°F...185°F) |
| 測定セル | 100 mbar...16バー (40 inH20...240 psi) |
| 最小の校正可能なスパン | 5 mbar (0.075 psi) |
| 真空抵抗 | 50 mbar (0.73 psi) |
| マックス 静かに | 100:1 |
| 最大超圧制限 | 160バー (2400 psi) |
| プロセス接続 | 低圧側: 4/4-18NPT RC1/4インチ 高圧側: フレンズ (DIN,ASME,JIS) |
| 材料のプロセス膜 | 316L アルloyC タンタル ゴールドロジウム PTFE |
| 材料のガスケット | 無,弁の密着が溶接されている |
| 充填液 | シリコンオイル 惰性オイル 植物油 低温オイル 高温オイル |
| 材料の住宅 | 316L 鋳型アルミニウム |
| コミュニケーション | 4...20mA ハート PROFIBUS PA ファンデーション フィールドバス |
| 証明書 / 承認 | ATEX, FM, CSA, CSA C/US, IEC EX, INMETRO, NEPSI, EAC, UK EX |
| 安全承認 | SIL |
| 設計承認 | NACE MR0175 EN10204‐31 |
| 専門分野 | 診断機能 |
| 継承者 | PMD78B |
