Place of Origin:
CHINA
ブランド名:
KACISE
証明:
CE
モデル番号:
KLSA
1指示書

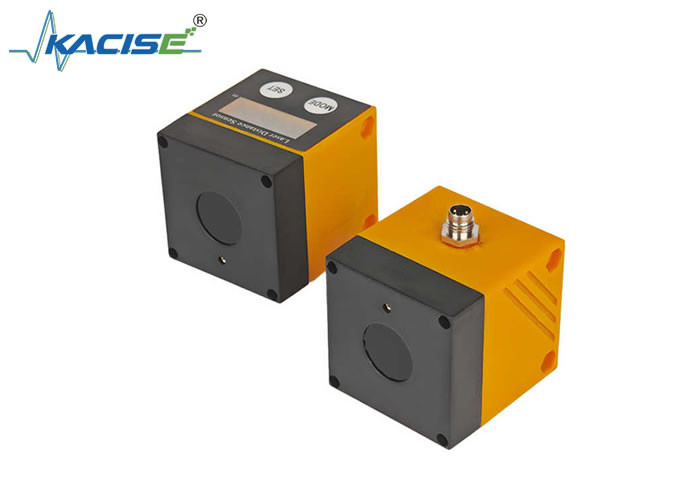

KACISE Outdoor High - Performance KLSAレーザー距離センサーとは,レーザー技術を使用して接触しない距離測定を実現する高精度機器です.距離を決定しますレーザーを発射し反射信号を分析することで,標的物体の位置や移動を図る.迅速な応答と反干渉能力産業自動化,インテリジェント機器,測量およびリモートセンシング,消費者電子機器などで広く使用されています.
2特徴
3. テクニカル仕様
| 性能パラメータ | |||||
| 測定範囲 | 最大測定距離: 22m | ||||
| 強い照明下 @100KLux 環境: 12m | |||||
| 暗黒の標的の下 10%の反射率: 20m | |||||
| 測定頻度 | 100HZ (周波数調節可能) | ||||
| 繰り返す精度 | ±8.0mm @50~2000mm | ||||
| ±20.0mm @2000~6000mm | |||||
| ±30.0mm @6000~2000mm | |||||
| 絶対的な正確さ | ±20.0mm@200~2000mm;盲点付近で20~200mm,大きな誤差 | ||||
| ±30.0mm @2000~6000mm | |||||
| <1% @6000~2000mm | |||||
| 複数の標的を検知する | 双峰 | ||||
| 温度補償 | そうだ | ||||
| 反射性修正 | はい,異なる色の標的の偏差は5mm未満です | ||||
| 盲点 | 0.03m | ||||
| 光源 | |||||
| 作業レーザー | 905nm クラス1 | ||||
| 視野 (FOV) | <2° | ||||
| スポットサイズ |
Φ3.5cm@1m: Φ11.5cm@5m Φ23cm@10m; Φ50cm@20m |
||||
| 指示レーザー | 650-660nm,クラス2 (IEC 60825-1:2014(EN 60825-1:2014) | ||||
| 労働環境 | |||||
| 作業温度 | -20〜50°C | ||||
| 保存温度 | -40~85°C | ||||
| 保護レベル | IP65 | ||||
| 電気パラメータ | |||||
| 動作電圧 | DC+9~35V | ||||
| 稼動電流 | 107mA@12Vはレーザー動作を示します. | ||||
| 103mA@12V はレーザーがオフであることを示します. | |||||
| バック・プロテクション | そうだ | ||||
| 孤立 | そうだ | ||||
| レーザーの寿命 | 5万時間以上 | ||||
| 出力インターフェース | |||||
| 出力インターフェース | 双方向PNP | 双方向 NPN | RS485 モッドバス |
UART
|
リレー |
| 通常開/閉 | 通常開/閉 | 4~20mA | |||
| スイッチ出力 最大電流負荷 | 100mA | ||||
| アナログ出力 最大負荷 | 250Ω | ||||
| 表示ボタンを | |||||
| ニキシー・チューブの数字 | 4ビット | ||||
| ボタン機能 | スイッチ値調整;レーザースイッチ表示;アナログ範囲調整 | ||||
| メカニカルパラメータ | |||||
| 体重 | 73g+3g (接着剤の詰め込みの誤り) | ||||
| ケース | ABS | ||||

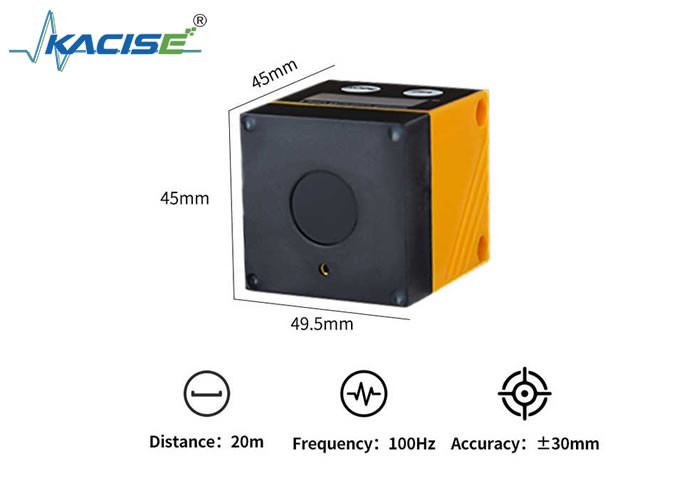

| サイズ | 45*45*49.5mm | ||||
| アクセサリー | |||||
| スロット | M4*55mm 2 | ||||
| ブラケット | 選択可能 | ||||
| 電気接続 | 1*M8,長さ1mのケーブル | ||||

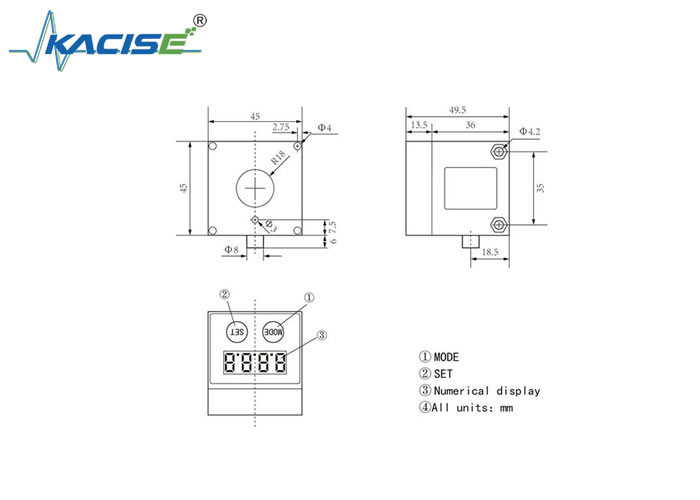

4寸法
5装置
設置条件
測定対象が0の測定範囲内にあるように装置を設置する.03...22メートル
センサーは22mの固定精度範囲を持っています. > 22mの範囲内で物体を測定しないでください.
顧客は,センサーの直射光路内の反射物体を22m以上の範囲で避けるべきです.そうでなければ,測定値が不正確である可能性があります.
アクセサリーをインストール
6ケーブルの定義
| 違う | 線色 | KLSA-P/N | KLSA-DAさん | KLSA-Tさん |
| 1 | 茶色 | VCC,DC9-35V | VCC,DC9~35V | VCC,DC3.3V |
| 2 | ブラック | GND | GND アナロググラウンド | パワーグラウンド |
| 3 | 青い | OUT1 | RS485A | RX |
| 4 | ホワイト | OUT2 | RS485 B | TX |
| 5 | グレー | ない | アナログ出力 |
7注文モデル表
| 範囲 | インターフェース | モデル |
| 1m | PNP | KLSA-01P |
| 2m | PNP | KLSA-02P |
| 3m | PNP | KLSA-03P |
| 4m | PNP | KLSA-04P |
| 5m | PNP | KLSA-05P |
| NPN | KLSA-05N | |
| RS485/4-20mA | KLSA-05DA | |
| リレー | KLSA-05R | |
| 10m | PNP | KLSA-10P |
| NPN | KLSA-10N | |
| RS485/4-20mA | KLSA-10DA | |
| リレー | KLSA-10R | |
| 20m | PNP | KLSA-20P |
| NPN | KLSA-20N | |
| RS485/4-20mA | KLSA-20DA | |
| リレー | KLSA-20R | |
| UART TTL | KLSA-20T |
