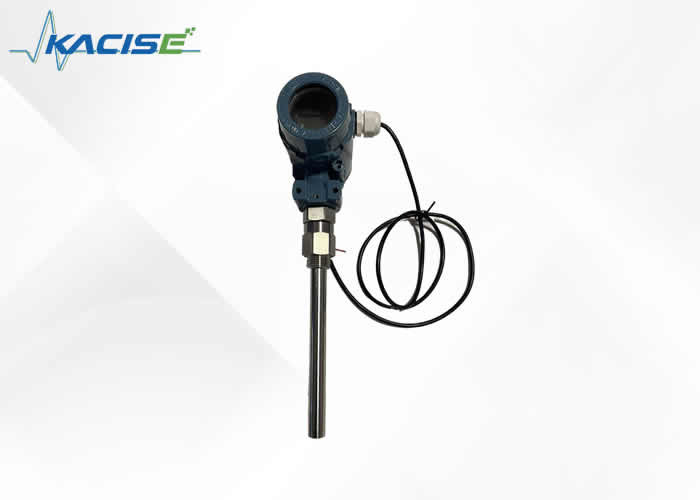

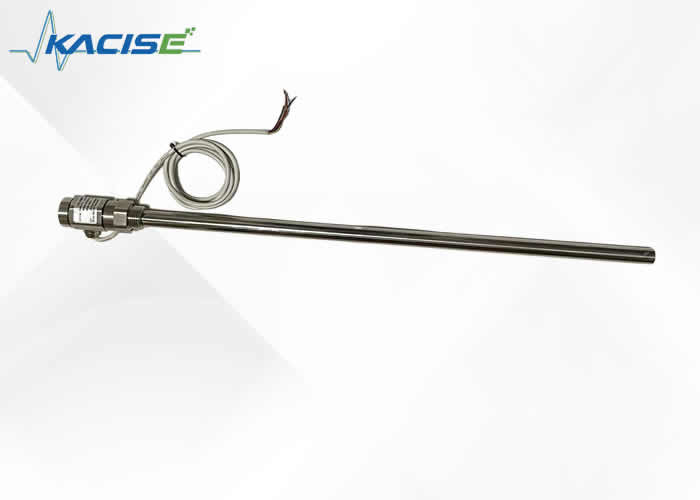

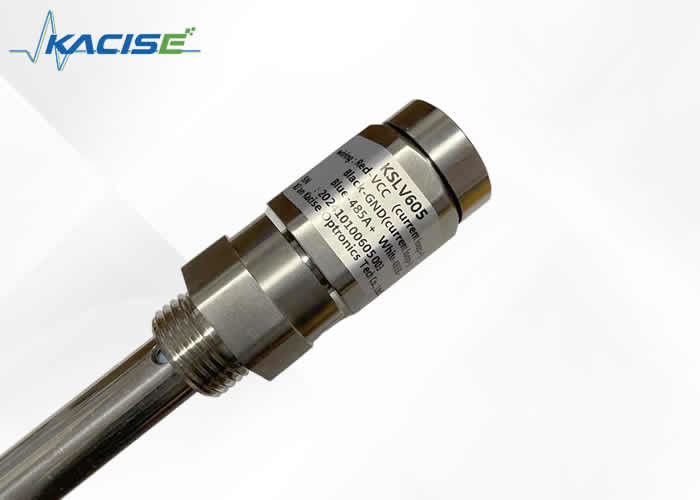

高温・高圧耐腐食容量レベルセンサー ボイラーレベル監視

高温および高圧の耐腐食性容量性レベル センサーは、ボイラー レベル監視アプリケーション向けに特別に設計されています。極端な条件に耐えるように設計されたこのセンサーは、高温高圧のボイラー システムにおいて信頼性が高く正確なレベル測定を実現します。耐食構造により、正確なリアルタイム レベル データを通じて運用の安全性と効率を維持しながら、長期的なパフォーマンスを保証します。

• システム統合を容易にする Modbus プロトコル
• 可動部品や弾性部品のないシンプルでメンテナンスフリーの設計
• 柔軟なシステム構成のための複数の信号出力オプション
• 温度、液体の比重、容器の形状・圧力に影響されず正確に測定
• 酸、アルカリなどの腐食性の強い液体の測定に最適
• 包括的な過電流、過電圧、電源極性保護
• オプションのワイヤレスリモート送信機能
• あらゆる液体媒体と互換性があります

• 検知範囲：0.1～3m
• 静電容量測定範囲：10PF～500PF
• 精度：0.1級、0.2級、0.5級、1級
• 圧力範囲：-0.1MPa～32MPa
• プローブ耐熱温度：-50～250℃
• 周囲温度：-40～85℃
• 保存温度：-55℃～+125℃
• 出力信号：4～20mA、485通信
• 無線通信距離: <200 メートル (オプションのバッテリー電源 3.3-36V)
• 電源電圧：DC5～36V
• 材質: 316 ステンレス鋼、1Gr18Ni19Ti または PTFE
• 長期安定性: ≤0.1%FS/年
• 温度ドリフト: ≤0.01%FS/℃ (0～70℃の範囲)
• 防爆グレード：ExibIICT6
• 保護レベル: IP67

容量性液面センサーは、センサー プローブとトランスミッターという 2 つの主要コンポーネントで構成されます。構造はアプリケーションの要件に応じて異なります。

答え:容器または測定管内に伸びるセンサープローブ

B&C:機器インターフェース用の気相および液相接続フランジ

D:センサー電極と静電容量を形成する測定シリンダー

E:測定精度を維持するための定期的な洗浄用のドレンフランジ

フ：静電容量の変化を4～20mADCの標準信号に変換する発信器

KSLV606 ディスプレイ モデルは、次の 2 つの配線方法をサポートしています。

RS485接続:

4-20mA接続:

一般的な送信機の配線方法:

標準インストール:

気液相フランジと機器フランジをガスケットとボルトで接続します。取り付ける前に、出口パイプがきれいで、シール面が損傷していないことを確認してください。

ボイラー固有の設置:

特殊な放熱構造により送信機を高温から守ります。送信機を下に配置して正しい向きを確認してください。

1. 目盛り付きの透明パイプ、精密電流計、ゴム栓、試験液を用意します。
2. パイプを液相ポートに接続し、ドレンをブロックし、気相を開いたままにし、電流計を接続します
3. 0%、25%、50%、75%、および 100% レベルで培地を追加し、電流計の読み取り値を予想される 4mA、8mA、12mA、16mA、および 20mA 出力と比較します。

ディスプレイにゼロが表示される:24V 電源、トランスミッターにショートや品質の問題がないか確認してください。

4mA未満の電流:液面位置、送信機の調整、または潜在的な欠陥を確認します。

電流が 25mA を超える場合:送信機回路の短絡または過剰な電流調整を確認してください。

表示変動：実際の液面の安定性、接続品質、または送信機の問題を調査します。

表示変化なし：送信機の機能をテストし、パイプの詰まりや接続の破損を確認します。

応答が遅い:センサーを不純物から取り除くか、部分的な気相の詰まりを確認します

1. インストール前に製品ドキュメントを確認してください
2. 機器とのインターフェース互換性を確保
3. 配線手順に正確に従ってください
4. 取り扱いには注意してください - 分解や衝撃を避けてください
5. 使用を中止し、異常がないか調べてください
6. 元のパッケージに入れて涼しく乾燥した状態で保管してください
7. 取り扱い中のセンサーを損傷から保護します
8. 雷対策の実施
9. 地上送信機ケーシング (抵抗 <4Ω)
10. 485 通信には認定された安全バリアを使用してください
11. 安全バリアの設置要件に従ってください
12. 危険区域では適切な電源変圧器を使用してください
