Place of Origin:
China (Mainland)
ブランド名:
Kacise
証明:
certificate of explosion-proof, CE
Model Number:
TDLAS103
紹介

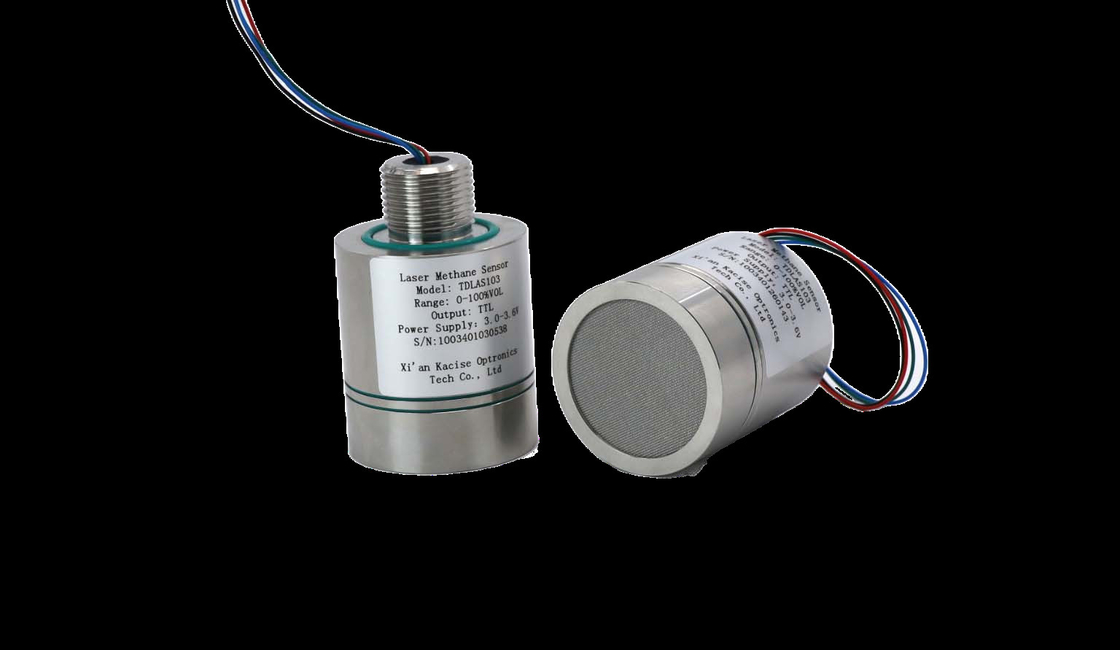

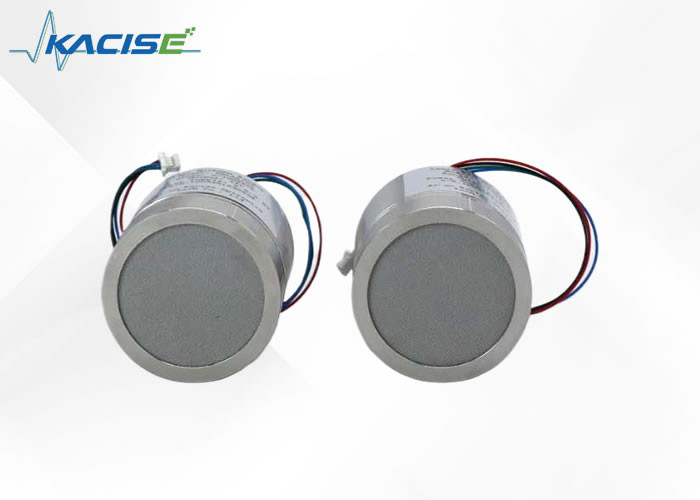

このメタンレーザーセンサーは,TD-LAS技術で 3.3Vで動作し,特徴的な吸収スペクトルを使用して1653.7nmレーザーでメタンガスを検出します.水蒸気や他のガスからの干渉に抵抗する直接吸収と波長調節技術を組み合わせている. "N"型光路構造は吸収経路を拡張し,精度と感度を改善する.低温コンポーネントと温度調整アルゴリズムを活用して 環境に適応できる標準的な通信プロトコルと設置インターフェースにより,石炭鉱山,レストラン,産業施設のメタン検出システムにおける重要な部品として機能します.
特徴
• 医療機関高い検出精度
折りたたまれた光路設計と組み合わせた直接および波長調節技術,測定誤差 ≤±6% 真の値 @25°C
• 医療機関環境に適した適応力
広範囲の温度補償修正アルゴリズム,-40~+70°Cのアプリケーションに対応できます
• 医療機関強力な反干渉
メタン"指紋スペクトル"レーザー吸収検出技術,抗中毒,防水蒸気その他のガス干渉
• 医療機関強力な構造保護
耐爆レベル Exia IIC T6 Ga に準拠するステンレス鋼材の設計
• 医療機関低コスト
長寿命,低電力消費,モジュール式設計,組み込みが簡単
サイズ
| パラメータ | Tエクニカル私は計測器 |
| 測定ガス | メタン |
| 測定原理 | TD-LAS |
| 検出モード | 分散性 |
| 測定範囲 | 0-20% VOL (カスタマイズ可能) |
| 測定誤差 @25°C | <+0.06%VOL,0-1%VOL <+6% 真の値,1-20% VOL |
| 下部検出制限値 | 00.2% VOL |
| 最低解像度 | 0.01% VOL |
| 応答時間 | T90<15s |
| 稼働電圧 | 3.0VDC ~3.6VDC |
| 平均稼働電流 | < 30mA |
| ピーク電流 | <210mA |
| 出力モード | 標準TTLシリアルポート |
| 動作温度 | -40°C~+70°C |
| 動作湿度 | 0~99% RH (冷却) |
| 防爆シグナル | ex ia IICT6 グラフ |
| 固有安全パラメータ | について:3.3V II:50mA ピ:0.250W Ci:20uF リー:3.14uH |
| 保護度 | IP66 |
| 製品重量 | 255g |
| 製品の寸法 | φ41.7mm×63.6mm |
a) センサーは,測定されたメタン濃度,測定された温度,測定された圧力,レーザー信号強度,標準TTLシリアルポートを通したレーザー動作温度と故障コード
レーザー,光電検出器,電圧安定センサーが正常かどうかを検出し,故障点を排除するのに役立ちます.
通信インターフェースと定義
インターフェイス形式: SH1.0mm/4P
ケーブル長さ: 200mm
| 番号 | C について臭い | 私はインターフェイスdエフィニション |
| 1 | 赤色 | VCC |
| 2 | ブラック | GND |
| 3 | 青い | RX |
| 4 | 緑色 | TX |
予防策
a) センサーの動作電圧は3.3Vで,シリアルインターフェースレベルは3.3Vである.
(b) センサーには精密な光学部品が含まれています. 暴力的な衝突を避けるようにしてください.
c) 作業環境: -40°C ~ +70°C
d) 相対湿度 0~99% RH (冷却なし)
注:センサーの動作電圧は3.3Vである.センサーの損傷を避けるため,3.6VDCを超える電源電圧をセンサーに接続することは禁止される.
サポートとサービス:
"ガス検出センサー"製品に関する技術サポートおよびサービスには,以下のものがある.
トラブルシューティングと問題解決のための専門技術支援
修理・保守サービス
正確な測定を保証する校正と試験サービス
製品文書とマニュアル
製品選定とカスタマイゼーションの支援
顧客が最高レベルのサポートとサービスを 受けられるようにして ガス検出器のセンサーが効率的かつ効果的に 動作できるようにすることです
梱包と輸送:
商品のパッケージ:
ガス検出器 センサーユニット
ユーザーマニュアル
マウントハードウェア
カリブレーション証明書
輸送情報:
納期: 5~8営業日
問い合わせを直接私たちに送ってください.
