Place of Origin:
China (Mainland)
ブランド名:
Kacise
証明:
certificate of explosion-proof, CE
Model Number:
TDLAS103
紹介

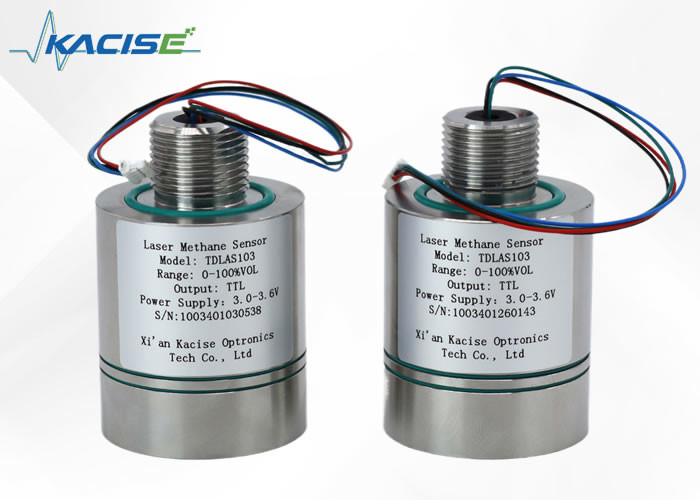

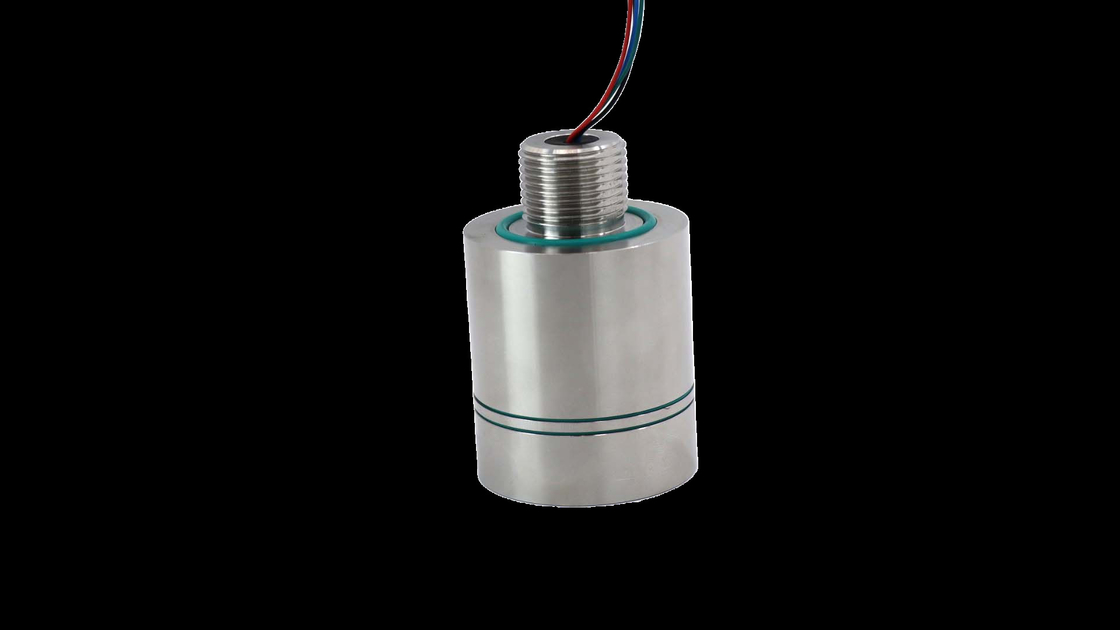

3.3Vで動作するメタンセンサーは,1653.7nmレーザー付きのTD-LAS技術を活用し,水蒸気や他のガス干渉の影響を受けない独特の吸収スペクトルによってメタンを識別します.設計は直接と波長調節吸収技術を組み合わせています低温レーザーと温度補償アルゴリズムを使用して,多様な環境で信頼性のあるパフォーマンスを発揮する.標準的なインターフェースとプロトコルは幅広い互換性を可能にします鉱山,飲食,工業化学などの産業におけるメタン漏洩検出システムに広く適用される.
特徴
• 医療機関高い検出精度
折りたたまれた光路設計と組み合わせた直接および波長調節技術,測定誤差 ≤±6% 真の値 @25°C
• 医療機関環境に適した適応力
広範囲の温度補償修正アルゴリズム,-40~+70°Cのアプリケーションに対応できます
• 医療機関強力な反干渉
メタン"指紋スペクトル"レーザー吸収検出技術,抗中毒,防水蒸気その他のガス干渉
• 医療機関強力な構造保護
耐爆レベル Exia IIC T6 Ga に準拠するステンレス鋼材の設計
• 医療機関低コスト
長寿命,低電力消費,モジュール式設計,組み込みが簡単
サイズ
| パラメータ | Tエクニカル私は計測器 |
| 測定ガス | メタン |
| 測定原理 | TD-LAS |
| 検出モード | 分散性 |
| 測定範囲 | 0-20% VOL (カスタマイズ可能) |
| 測定誤差 @25°C | <+0.06%VOL,0-1%VOL <+6% 真の値,1-20% VOL |
| 下部検出制限値 | 00.2% VOL |
| 最低解像度 | 0.01% VOL |
| 応答時間 | T90<15s |
| 稼働電圧 | 3.0VDC ~3.6VDC |
| 平均稼働電流 | < 30mA |
| ピーク電流 | <210mA |
| 出力モード | 標準TTLシリアルポート |
| 動作温度 | -40°C~+70°C |
| 動作湿度 | 0~99% RH (冷却) |
| 防爆シグナル | ex ia IICT6 グラフ |
| 固有安全パラメータ | について:3.3V II:50mA ピ:0.250W Ci:20uF リー:3.14uH |
| 保護度 | IP66 |
| 製品重量 | 255g |
| 製品の寸法 | φ41.7mm×63.6mm |
a) センサーは,測定されたメタン濃度,測定された温度,測定された圧力,レーザー信号強度,標準TTLシリアルポートを通したレーザー動作温度と故障コード
レーザー,光電検出器,電圧安定センサーが正常かどうかを検出し,故障点を排除するのに役立ちます.
通信インターフェースと定義
インターフェイス形式: SH1.0mm/4P
ケーブル長さ: 200mm
| 番号 | C について臭い | 私はインターフェイスdエフィニション |
| 1 | 赤色 | VCC |
| 2 | ブラック | GND |
| 3 | 青い | RX |
| 4 | 緑色 | TX |
通信プロトコル
(1) 通信インターフェイスの構成
UART シリアルポート バウド速度は 115200 データビット 8ビット
ストップビット: 1ビット,対価ビット:チェックなし
(2) 通信プロトコルの説明
| バイトの配列番号 | 機能コード | バイト数 | ユニット | 例 |
| 0 | フレームヘッド | 1 | - | A について |
| 1 から 7 | 集中度 | 7 | %VOL | +000 だった00 |
| 8 | 空きスペース | 1 | - | |
| 9 - 13 | 環境温度 | 5 | °C | +23だ7 |
| 14 | 空きスペース | 1 | - | |
| 15 から 21 まで | 周囲気圧 | 7 | hPa | 1006.22 |
| 22 | 空きスペース | 1 | - | |
| 23〜27 | 光の強度 | 5 | - | +16 だった1 |
| 28 | 空きスペース | 1 | - | |
| 29〜35 | 利益率 | 7 | - | B+60 |
| 36 | 空きスペース | 1 | - | |
| 37~38 | 誤差コード | 2 | - | 00 |
| 39 | 空きスペース | 1 | - | |
| 40から41 | Xor チェックコード | 2 | - | 3D |
| 42 | 運送回帰の特徴 | 1 | ||
| 43 | ライン断片文字 | 1 |
センサーが電源を入れると,予備処理 (6-10s) 期間を経て,固定長さの文字列を定期的に (1Hz) 出力し始める.文字列形式は上の図に示されている.
出力文字列解析 (サンプル):
A 000.00 + 24.0 + 1006.22 + 16.1 + 006.0 B 00 13
A:フレームヘッド
+000 だった00: メタン濃度値,小数点2桁保留,単位%体積
+24 だった0:環境温度,単位 °C
1006.22:環境圧,単位hPa
16.1レーザー光の強度と有効範囲 3.6 21.6;
006.0拡大因子,正常範囲 1.0-126.0;
00: 障害コード
01: 異常光信号; 02; 環境温度と圧力異常; 光信号が強すぎ; 04 レーザー温度異常
05光信号が弱すぎる
13チェックコード
誤差コード
| 誤差コード | 意味 | 誤差コード | 意味 |
| 0 | センサーが正常に動いている | 3 | レーザー信号は強い |
| 1 | 光検出器の信号は異常だ | 4 | レーザー温度異常 |
| 2 | 温度と圧力センサーが異常 | 5 | レーザー信号が弱すぎる |
予防策
a) センサーの動作電圧は3.3Vで,シリアルインターフェースレベルは3.3Vである.
(b) センサーには精密な光学部品が含まれています. 暴力的な衝突を避けるようにしてください.
c) 作業環境: -40°C ~ +70°C
d) 相対湿度 0~99% RH (冷却なし)
注:センサーの動作電圧は3.3Vである.センサーの損傷を避けるため,3.6VDCを超える電源電圧をセンサーに接続することは禁止される.
