Place of Origin:
China (Mainland)
ブランド名:
Kacise
証明:
certificate of explosion-proof, CE
Model Number:
KPS210

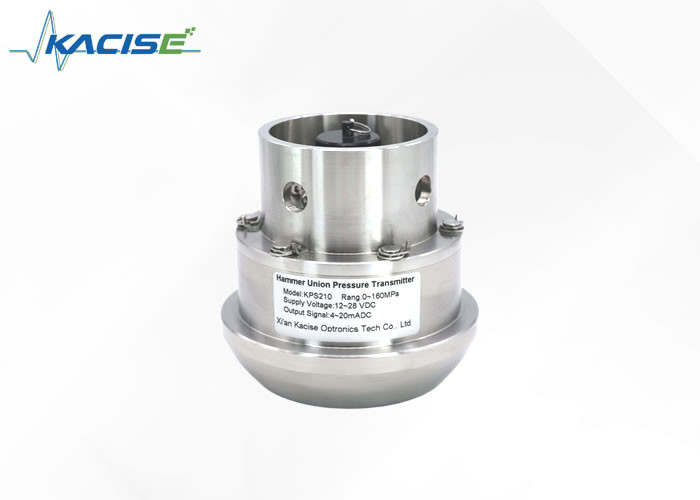

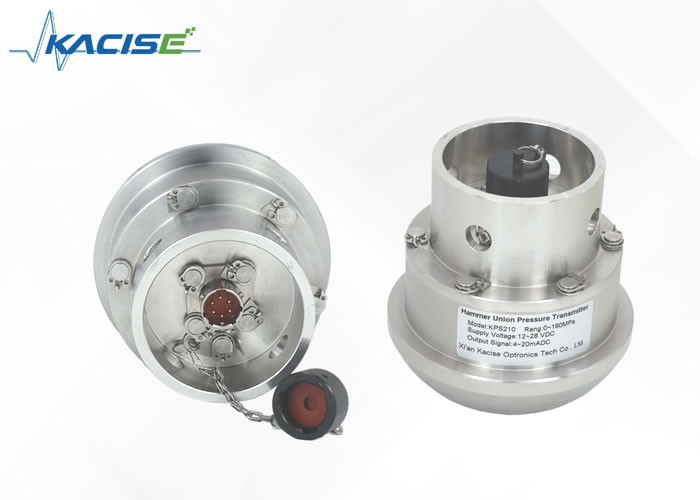

KPS210 ハンマーユニオン圧力センサー
1.紹介
KPS210ストレンゲージ高圧トランスミッタは,外国先端技術と国内センサー製造技術を統合した新しい製品です.外国製品技術の導入と消化ですセンサーは,輸入された高精度,大きな抵抗ストレンゲージと国内独自の弁技術を採用しています.その測定範囲は160Mpaに達することができます.そして,それは高い反応の特徴を持っています高精度 堅牢な構造 耐腐蝕 振動 高い性能 高コスト性能
この製品は,石油産業の掘削機器に広く使用されており,特に輸入された破裂機およびセメント機の高圧測定に使用されています.輸入品を代替する好ましい送信機です.
この防爆型は,GB3836.1-2010およびGB3836.4-2010規格の要件を満たしており,防爆証明書を取得しています.防爆マークはEx ib IIB T6 Gbです.
防爆製品は,爆発性ガスが現れる場合に適しています.対応する防爆エリアはゾーン1とゾーン2で,その典型的な代表ガスはプロパンです.
2寸法
| 測定範囲 | 0~30...160MPa |
| 過負荷 | 1.5倍全スケール圧 (最大160MPa) |
| 非線形性 | ±0.5%FS |
| エラーゼロ | ±1%FS |
| 全範囲のエラー | ±1%FS |
| 断熱抵抗 | 250M°C@250V DC |
| 動作温度 | -30~70°C |
| 防爆型 | -30~60°C |
| 保存温度 | -40~70°C |
| 電源 | 12~28VDC |
| 出力信号 | 4~20m ADC (第2行) |
| 負荷抵抗 | ≤ (U-12)/0.02Ω (第2行) |
| 保護装置 | IP65 |
| 電気接続 | 4コアまたは6コアのプラグイン |
| 内在的な安全性 | Ex ib IIB T6 Gb について |
| 内在的な安全パラメータ | U=28VDC.Ii=200mA.Pi=1.4W.Ci=0.048μF,Li=0mH |
| エレクトロニク・ハウス | ステンレス鋼 304 |
| センサーハウシング (圧力感受性弁) | ステンレス鋼 17-4PH |
| シール | ニトリルゴムまたは溶接 |
4輸送,包装及び保管
4.1 輸送
輸送中に機器が損傷したかどうかを確認します. 明らかに損傷がある場合は,私たちに連絡してください.
4.2 梱包と保管
装着前にパッケージを外さないでください.
4.3 容認された保管条件:
保存温度: -40~+70 °C
貯蔵湿度: 45%~75% 相対湿度 (凝縮しない)
5設置
この製品で使用されている圧力敏感な要素は,圧力敏感な弁を通って圧力を伝達します.どんな接触も送信機を損傷します.
▶ 圧力 インターフェース の 中部 に は 触れ ない よう に し て ください.
5.1 設置の準備
送信機の外観が良好かどうか確認する.
送信機の圧力インターフェースの密封面は清潔で損傷していない.
測定基質の適用性を考慮する.
環境温度と中気温は,製品技術仕様の範囲内でなければならない.
安全な電気装置のための十分なスペースがあります.
5.2 送信機の設置と密封方法: 連合2#1502
5.3 送電器の電気システム
製品対応プラグインは防水プラグインです.製品の保護レベルを確保するために,電源接続中にコンネクタをロックしてください.
電源:詳細については製品ラベルを参照してください (電源は関連規格の要件を満たし,電源システムは信頼性がある必要があります.) 本質的に安全で爆発防止のトランスミッタは,安全障壁によって電力を供給されます..
電気接続要件:プラグケーブル腺と一致する直径のケーブルを選択し,ケーブル腺とプラグは完結しない必要があります.
電気接続要件:配線の定義については製品ラベルを参照してください.
製品ピンの定義:
A (赤):電源 V+
B (黒):信号出力 OUT (二線システム)
C: 空っぽ
D:空っぽ
E (黄色): リセット + (校正)
F (白): リセット - (校正)
5.4 爆発性ガス環境における内部安全トランスミッターの使用注意事項
内部的に安全で爆発性のある送信機が,爆発性ガス環境で電気接続に使用される場合,内部的に安全で爆発防止のシステムを形成するために安全障壁と組み合わせなければならない.セキュリティバリアと電源は安全なエリアに置かれ,本質的に安全な送信機は危険なエリアに置かれます.安全な接地に注意してください.
5.5 爆発性ガス環境における内部安全トランスミッターの使用注意事項
内部的に安全で爆発性のある送信機が,爆発性ガス環境で電気接続に使用される場合,内部的に安全で爆発防止のシステムを形成するために安全障壁と組み合わせなければならない.セキュリティバリアと電源は安全なエリアに置き,本質的に安全な送信機は危険なエリアに置く必要があります.安全な接地に注意してください.
2本のワイヤの4~20mADC出力内在的に安全なシステムは,次のとおり示されている.
最大許容分布容量 Cc=Co-Ci,最大許容分布容量 Lc=Lo-Li 送信機と安全障壁の間のシステム接続ケーブル
最大許容分布容量 Cc=Co-Ci
最大許容される分布式誘導力 Lc=Lo-Li
Co≥Ci+Cc Lo≥Li+Lc
Uo≤Ui ロー≤Ii Po≤Pi
安全壁は,上記の要件を満たし,爆発防止証明書がある限り,使用者が自由に選択できます.安全障害物の設置と使用は,安全障害物の使用説明書に従って行うべきである..
精密圧感センサーは 製品で最高の体験を 確実にできるように 総合的な技術サポートとサービスが付いています私たちのサポートサービスには 設置ガイドが含まれます精密圧感センサー製品から最大限の利益を得て 望ましい結果を得ることを保証します.
