Place of Origin:
China (Mainland)
ブランド名:
Kacise
証明:
certificate of explosion-proof, CE
Model Number:
KPT1000-DP

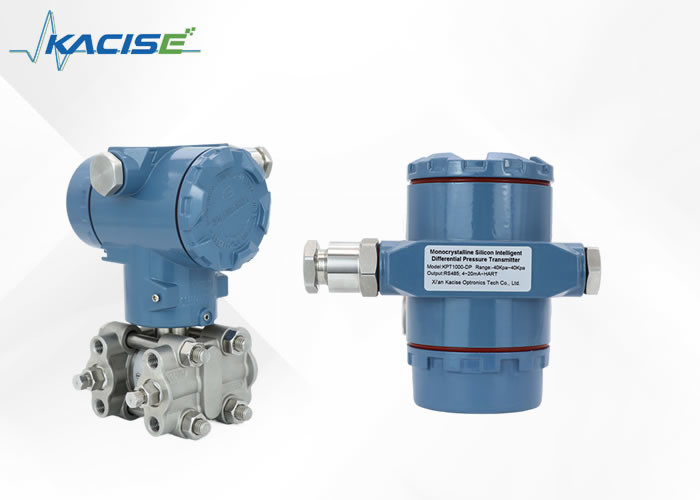

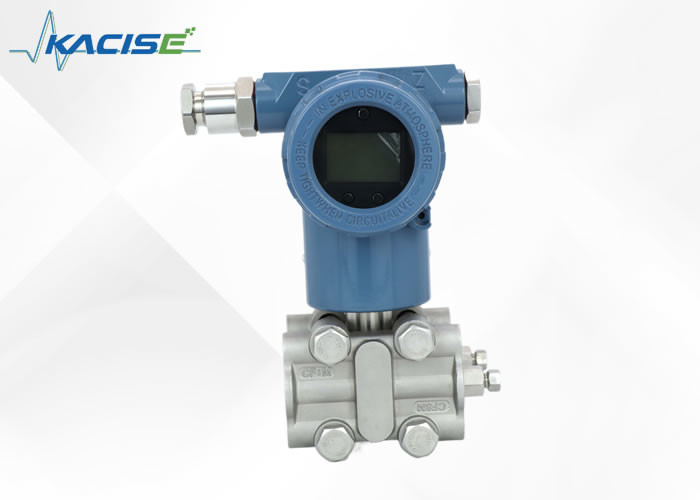

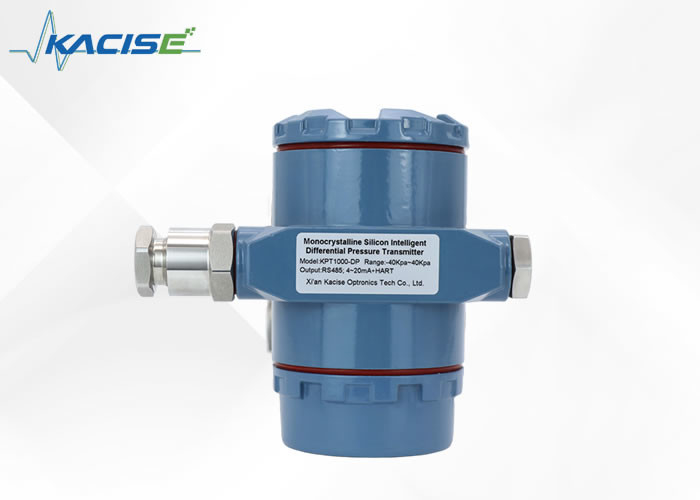

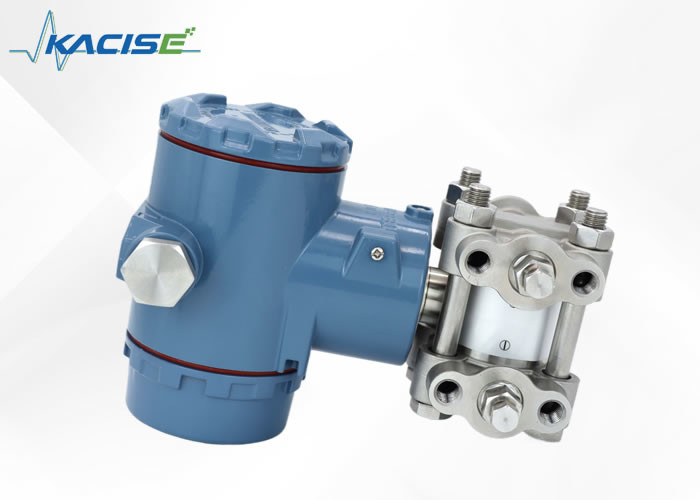

KPT1000-DPモノ結晶性シリコンインテリジェントディフェリエンシャル
圧力トランスミッター
1.紹介
KPT1000-DP 単結晶シリコン差圧トランスミッタは ドイツの先進MEMS技術で作られた単結晶シリコンセンサーチップを 使っています高精度と超高安定性を達成するために,精巧な生産技術インテリジェント信号処理モジュールは,圧力と温度補償の完璧な組み合わせを実現します.信頼性の高い測定精度と,静的圧力と温度変化の広い範囲下で優れた長期安定性.
KPT1000-DP 単結晶シリコン差圧伝達器は,液体,ガス,蒸気の液体レベル,密度,圧力を測定するために使用できます.そして,それを4-20mA DC (上乗りのHART通信) の電流信号出力に変換;
リモートおよびローカルパラメータ設定機能の構成は,ハートまたはRS485通信およびパネルボタンを介して実現されます.
2特徴
3申請について
| モデル | KPT1000-DP 高精度差圧トランスミッター | |||||||||
| 測定媒体は | 液体,ガス,蒸気の圧力を測定する | |||||||||
| 測定型 | 差圧測定,絶対圧測定 | |||||||||
| 出力信号 |
4~20mA+HARTプロトコルデジタル信号 RS485シリアルポート信号 |
|||||||||
| 測定範囲 | 範囲コード | 0B | 0C | 0E | 0F | 0G | ||||
| 範囲 | (0~0.6)KPa~6KPa | (0~2)KPa~40KPa | (0~2.5)KPa~250KPa | (0~10) KPa~1MPa | (0~30)KPa~3MPa | |||||
| 推奨圧縮比 | 10:1 | 20:1 | 100:1 | 100:1 | 100:1 | |||||
| 参照の正確性 | ±0.05% | TD>10 (TD=最大範囲/調整範囲) とすると, | ±0.005*TD) % | 範囲が0B積,TD>6である場合: | / | |||||
| ±0.075% | ±0.0075*TD) % | ± 0.125*TD) % | ||||||||
| ±0.1% | ±0.01*TD) % | ±0.166*TD) % | ||||||||
| 環境温度の影響 |
(−25~+65) °Cでの総衝撃は以下のとおりである. ±(0.15*TD+0.05) %*スパン (-40~-25) °Cと (+65~+85) °Cでの総衝撃は以下のとおりである. ±(0.2*TD+0.05) %*スパン |
|||||||||
| 過剰圧力の効果 | ±0.1%*スパン | |||||||||
| 静的圧力効果 | ± ((0.05%URL+0.075%Span) /10MPa | |||||||||
| 長期安定性 | ±0.15%URL/10年 | |||||||||
| 電源効果 | ±0.001%/10V ((12~36) VDC,無視可能 | |||||||||
| 範囲制限 | 範囲の上限と下限内で任意に調整できます.性能特性を最適化するために可能な限り低い範囲比率を持つ範囲コードを選択することが推奨されます. | |||||||||
| ゼロ設定 | カリブレーション範囲 ≥ 最小範囲 | |||||||||
| 設置位置効果 | 座標位置が弁表面に平行な場合,零点の影響は起こらない.座標位置が弁表面に平行でない場合,カリブレーションによって排除できます範囲に影響はない | |||||||||
| アラーム電流 | オフライン | 3.6mA | ||||||||
| オンライン | 21mA | |||||||||
| 断熱抵抗 | 地面への100MΩ以上 (DC 500V) | |||||||||
| 断熱強度 | AC 500V 50/60Hz, 1分 | |||||||||
| 応答時間 | 増幅器コンポーネントのダムピング常数は0.1Sであり,センサーの時間常数は: (0.1~1.6)Sであり,範囲と範囲比によって異なります.追加の調整可能な時間常数は: (0.1~60)Sです.非線形出力への影響 (平方根関数など) は,この関数に依存し,それに応じて計算できます. | |||||||||
| 環境温度 | -40~+85°C ディスプレイで: -20~+65°C | |||||||||
| 保存温度 | -40~+125°C | |||||||||
| 貯蔵温度 | -40~+85°C ディスプレイで: -20~+65°C | |||||||||
| 作業圧 (シリコンオイル) | 16MPa 25MPa 42MPa 3つのレベル | |||||||||
| 静的圧力制限値 | 3.5KPaの絶対圧から名指圧まで,保護圧は名指圧の1.5倍以上であり,同時に送信機の両側に適用することができます. | |||||||||
| 隔離弁 | スタッドレスタイヤ 316L ハステロイ C-276 タンタル 金属 | |||||||||
| プロセス接続材料 | ステンレス鋼304,316,任意 | |||||||||
| 螺母とボルト | ステンレス鋼 (A2-70),炭酸鋼 (12.8) | |||||||||
| 送電器のハウシング |
アルミ合金+エポキシ樹脂 (表面噴霧) ステンレス鋼 |
|||||||||
| 密封リング | ニトリルブタディエンゴム (NBR),フッ化ゴム (FKM),ポリテトラフッ化エチレン (PTFE) | |||||||||
| 詰め込み | シリコンオイル,食用オイル,FLオイル | |||||||||
| プロセス接続 | プロセスの接続フレンズの両端にはNPT1/4とUNF7/16の内部スレッドがあります. | |||||||||
| 保護レベル | IP65,IP67 (爆発防止) | |||||||||
| 体重 | 2.6Kg (マウントブレーキット,プロセス接続アクセサリーを除く) | |||||||||
電力供給と負荷条件:
5ワイヤリング
| ① | + | 電源とHARTデジタル通信出力端末 |
| ② | - | |
| ② | - | 外部表示器 (アンペアメーター) のワイヤリング端末 |
| ③ | + |
6寸法
7サポートとサービス
精密圧感センサーの製品には 幅広い技術サポートとサービスが備わっています製品に関する質問に答えることができます.センサーを最適に機能させるための メンテナンス・修理サービスも提供しています私たちは,あなたの特定のニーズを満たすために校正とカスタマイズサービスを提供します精密圧力センサーを最大限に活用するために必要なサポートとサービスを提供します.
8梱包と輸送
商品のパッケージ:
輸送:
問い合わせを直接私たちに送ってください.
