1.紹介

ドップラー流量計の原理:超音波音源と観測者が互いに相対的に動くと,観測者が受信する周波数は,超音波音源の周波数とは異なる.超音波トランスデューサーの相対的に水と共に移動する小さな粒子や小さなバブルもトランスデューサーの受信周波数を変更します.水中の停止運動速度の増加とともに増加ドップラー周波数シフトが測定され,ドップラー電流計が位置する点の水の流量も測定される.流れ情報を得るためにチャネルの横断面积でそれを掛けます.

主に灌輸のオープンチャネル,市営下水道管,水域盆地などで使用される.水位が15cmを超えると動作する.通常のパイプやチャネルでは,水の深さは流量計上の圧力センサーで測定され,流量度は流量率を計算するために超音波センサーで測定されます.

ドップラー流量測定には 水中の音の伝播速度が必要で 水中の音の伝播速度は 水温と密接に関連しているため温度測定用の温度センサーが組み込まれています音速が調整されます.

液体レベルの深さの測定は,圧力センサーを使用して,流量センサーから液体表面までの距離を測定する.

手持ち装置は,トラペソイド,長方形,円形,その他のチャネルプロファイルのモデルを保存し,一般的なチャネルの流量率を簡単に計算することができます.

2.特徴

• Modbus通信プロトコルは採用され,RS485バスはハンドヘルドデバイスと通信するために使用されます.
• 水中のセンサー装置は 簡単に設置できます.金属ベース固定装置があります.
• 装置は全て電子的に設計され,高電圧電源,低消費電力,機械部品がない. 精度で安定した測定の利点があります.高い信頼性強い反干渉力がある
• 広範囲の用途.水道水から黄河水まで様々な水環境で使用できます.
• 効果的に防水とシールすることができます
• 内部電源は12Vの充電電池で

3.テクニカル仕様

4楽器の機能とボタンの紹介

4.1 ホストシェルジャック位置と機能の導入

ハンドヘルドデバイスには2つのソケットがあり,1つは内部充電可能なバッテリーを電源とする3コアソケット.もう1つは水中のドップラー電流計を接続するための5コアソケットである.

RS232ソケット:ハンドヘルドデバイスの下部にあるDB9標準シリアルポートソケットは,コンピュータとの通信に使用されます.

ホストディスプレイ:ハンドヘルドデバイスの上半部の長方形ボックスがディスプレイ画面であり,データと操作インターフェースが表示されます.

ホスト操作パネル: ホストの下半分は,機器の操作と制御のための操作パネルです.

4.2 重要な紹介

この楽器には,以下のとおり,合計6種類の機能キーがあります.

1オン/オフキー I/O: オン/オフの電源がオンになったとき,I/O はオン/オフの電源キーで,押して3秒間押して,放出すると,電源がオンになります.

3秒間押して押して,LCD画面を消して,シャットダウンを確認します.

2.▲と ▼: 作業サンプル取時間,作業間隔時間,パラメータ入力,上下移動などに使用できます.

3返信キー ESC: 前のシステムインターフェイスに戻ることができます.

4確認キー ENTER:入力パラメータを確認または保存します.

5数字キーは,10つの数値入力キーを0,1,2,4,5,6,7,8,9で,様々なデジタル設定に使用しています.

6キー DEL キーを削除: 特定のデータを削除します.

5装置の接続

1. 交流電源を使用 (最初の使用): アクセサリーバッテリー充電器を外してください

手持ちデバイスの充電ジャック (三ピンジャック) にDCプラグを挿入し,反対端にあるACプラグをAC220Vソケットに挿入します.充電プロセス中に,手持ちデバイスをオフにすることをお勧めします.. 充電器のLEDインジケーターを観察して充電が完了しているかどうかを確認します.充電が完了した後,充電器インジケーターが緑色になります.

注: 初めて充電された後に使用することが推奨されます.

2計器を使用する前に,流量センサーは,完全なシステムを形成するために,水のハンドヘルドホストに接続する必要があります. 流量計を測定水に配置した後,ケーブルの一方の端にある5コアプラグは,ハンドヘルドユニットの5コアプラグに挿入されます.装置は,挿入して締めるとしか正しく動作できません.

6操作説明書

6.1 オンとオフ

電源開いた状態では,I/Oキーは電源開いた状態で,I/Oキーを5秒間押して押して,電源開いた状態で放出します.元のメインインターフェイスに戻らなければなりません.5秒間 I/O キーを押して押して 放出します LCD画面が消えます 電源を切断が確認されます

オンにすると,会社のロゴと製品モデルが表示されます. 次のメインインターフェースを表示するために,再びENTERキーを押してください

メインインターフェースメニューでは,設定,収集,クエリの3種類の機能に分けられます.

6.2 パラメータ設定操作

メインメニューで,パラメータ設定インターフェースを入力するために,パラメータ設定を入力するために 1 を選択します.

1時間設定

時計を設定するには 年,月,日,時間,分,秒を入力します. デバイスにはリアルタイム時計用の専用ボタンバッテリーが付いています. デバイスをオフにすると,年数,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間帯,時間月,日,時間,分,秒は実行し続けます.通常,リセットする必要はありません.

2ゼロポイントを設定

測定器の実際の測定データは0.02cm/sである.ユーザーがこの流量をゼロ流量として使用したい場合,0 を入力できます.このインターフェイスでは,流量速度は0.02cm/sから計算できます.一般的に,0に設定できます.

3流動レベル補償

実際の使用では,ドップラー流量計の設置位置は必ずしも運河の下部ではなく,運河全体の流量を表す位置にあります.例えば,運河底から30cm離れた場所に設置されている場合,ドップラー流量計で測定された水深は,実際には水面から設置位置までの距離です.したがって,液体レベルの補償値を入力する必要があります.. 設置点が運河底から30cm離れた場合,液体レベル補償で0.3mを入力する必要があります. 手持ち装置が運河の真の深さを計算するとき,液体レベル補償値にドップラー流量計で測定された水深値を足し,運河の真の深さを得ます..

4チャンネル選択

対応するパラメータを設定するには,対応するインターフェースを入力できます.

5アドレス設定

異なる場所での流量測定時に,ユーザーは異なる場所の対応番号を設定できます.番号は,後続的な識別と観察のためのデータとともに保存されます..

6採取間隔

流量計の各2つの測定間の作業間隔を設定できます (この設定は装置の消費電力を減らすためです)

6.3 測定とデータ表示操作

メインメニューで,パラメータ設定インターフェースを入力するには, 3 を選択します.

このインターフェイスでは,現在の流量と流量を変更することができます. 保存するには,現在の時間,駅,流量,液体レベル,瞬時の流量,記憶の累積流量と.

6.4 問い合わせ操作を記録する

メインメニューの下では,パラメータ設定インターフェースを入力するには 3 を選択します.

1サイト番号,ストレージ時間,流量,液体レベル,第二流量,累積流量,ESC を押して終了.

2. 2 クリアデータインターフェースに入力するには,クリアデータインターフェースに入力してください,すべての履歴データをクリアするにはEnterを押してください.復元できません.終了するにはESCを押してください.

データを削除する際には, 32M バイトの大量のデータがあるため,数分かかります. この時点でシャットダウンしないでください. インターフェースは次のように提示します:

データが削除されると,インターフェースも削除されます.

3DB9 シリアルポート (ボードレート 115200,データビット 8,ストップは1) を通してコンピュータに接続すると,すべての履歴データは,ユーザの表示のためにシリアルポートアシスタントに送ることができます..

6.5 操作例

仮定:チャネルプロフィールがトラペゾイアルである場合,ドップラー電流計は川床から0.15m離れた場所に配置されます.測定場所番号は01,採取間隔は15秒です.

1. 初めて操作するときは,まずパラメータ設定インターフェースを入力します.

現在の時間を設定できます.

ゼロポイントパラメータのデフォルト設定は0である.特別な要件がない場合は変更は必要ありません.液体レベル補償は0.15メートルに設定されています.

パラメータ設定インターフェース,対応した底の長さと角度を設定する,設定が完了した後,ESCを押して終了します.

アドレス設定インターフェイスを入力して,アドレス番号を01に設定し,設定が完了した後,ESCキーで終了します.サンプリングインターフェースを入力してサンプリングインターバルを15Sに設定します.設定が完了したら,ESCキーを押して終了します.

パラメータ設定が完了したら,ESCを押してメインインターフェースに戻り,データ収集インターフェイスを入力してリアルタイム流量,液体レベル,第2流量と累積流量.

このインターフェースで,現在のデータを保存する必要がある場合は,入力キーを手動で押して,押すたびに一度保存してください.DEL キーを押して現在のインターフェースパラメータをクリアし,測定を再起動します..

7設置要件

1ガスケーブルにはガス管があり,断裂を防ぐために過剰に曲がることはできません. 流量計のロープとしてガスケーブルを使用しないでください.そしてガスケーブルを使用してドップラー流量計を引っ張ります;

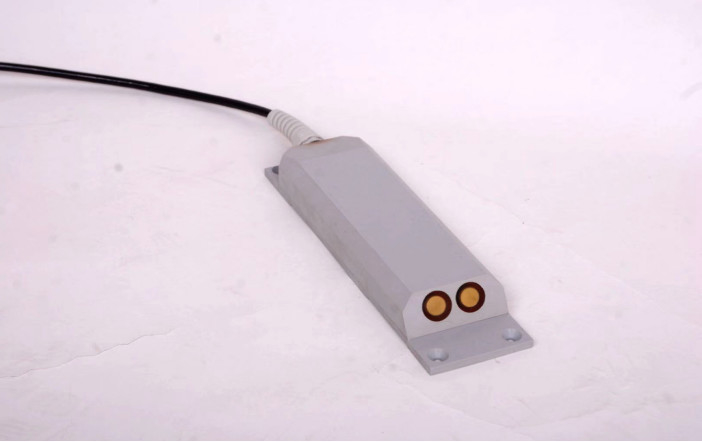

2. 探査機の前にある円形超音波変換器は,衝撃を受けたり 傷ついたりすることはできません.

3温度が高すぎて故障を防ぐため,儀器探査機を太陽に長期にわたって晒してはならない.

4沈殿物濃度が高い場所での音響ドップラー流量計を使用する場合,超音波トランスデューサーと圧力センサーの粘土は,圧力のセンサーを塞ぐのを防ぐために定期的に清掃する必要があります..

8. 計器の日々の保守と修理

1. 水中センサーは,使用後,すぐに淡水で洗い,布で乾燥させ,元のスーツケースに戻し,すべてのパーツを元に戻す必要があります.

2器具のケーブルが鋭い器具で傷つけられたり刺されたりしないようにする必要があります.

3. 楽器と機器は,換気し乾燥した場所に置かれ,腐食性物質から遠ざかなければなりません. 重い物体が楽器と機器の上に積み上げられることはありません.

4バッテリーは,初めて使用されたり,長期間にわたって使用されていないとき (この装置に付属した充電器で充電する必要があります) 充電する必要があります.

5. 雨の日に使用する場合は,携帯ホストが直接雨に晒されないようにしてください.

9計器具のパッケージリスト

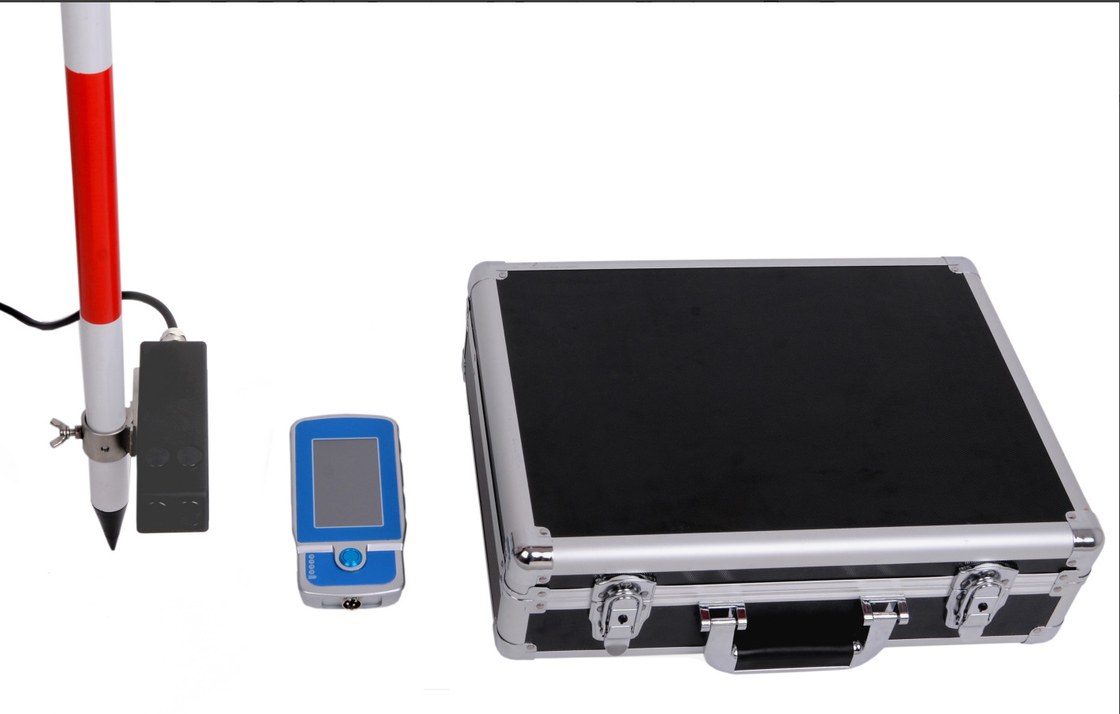

携帯用流量計のセット全体には,以下が含まれます.

荷物,その中に:

1ドップラー流量計1

2手持ち装置1

3バッテリー充電器1

4シリアルデータケーブル1

5測定棒 1セット

6ユーザーマニュアル 1 枚

7製品保証カード 1枚
