IP68 格付け 超音波流量計 超音波流量計 POM センサー 材料 そして ABS スプリット シェル 材料

IP68 格付け 超音波流量計 超音波流量計 POM センサー 材料 そして ABS スプリット シェル 材料

ABS超音波流量計

POM 超音波流量計

IP68級超音波流量計

Place of Origin:

China (Mainland)

ブランド名:

Kacise

証明:

certificate of explosion-proof, CE

モデル番号:

KDF1100

連絡 ください
引金 を 求め て ください
製品詳細
センサーの保護レベル:
IP68
通信プロトコル:
モッドバスプロトコル RS485
スプリットシェル材料:
ABS
送信機の保護レベル:
IP65
センサー材料:
POM
電源:
10.8VDC26.4VDC
流量解像度:
0.0001L/s
流量範囲:
1L/s~99999.99m3/h
ハイライト:

ABS超音波流量計

,

POM 超音波流量計

,

IP68級超音波流量計

支払いと送料の条件
最小注文数量
1pcs
パッケージの詳細
各ユニットには個別の箱があり,すべての箱は標準パッケージに梱包されています.
受渡し時間
5~8営業日
支払条件
T/T,ウェスタンユニオン,マネーグラム
供給の能力
週に1000個
製品説明

1紹介

1.1 測定原理

超音波ドップラー流量計は,RS485を通した超音波ドップラー流量計の流量速度,水位,温度を収集するホストです.サイト上の実際の状況に応じて様々なチャネルパラメータを入力水流域 S (m2) は,チャネルパラメータと集まった水位 H (m) を用いて計算されます.そして瞬時流量 (Q=V*S) は,水流域と流量速度V (m/s) を掛け算して計算されます累積流量は,累積時間に流量を掛けることで計算されます.

Q=V*S となる.

瞬間流量 * 時間差 = 累積流量

1.2 構成

KDF1000シリーズ流量計は,天然水,運河,パイプラインにおける水の速度と流れを測定する製品です.

流量計は2つの部分に分かれます センサーとホストがケーブルで接続されています

運河や川の水の速度と流れを測定できます 水位はセンサーの上部より 20cm以上高いのです

パイプや排水管の速度と流れを測定できる.水位はセンサーの上部より20cm以上高く,パイプの内径は500mm以上である必要があります.



2. テクニカル仕様



電源

電源範囲:10.8VDC~26.4VDC

RS485 12V 電源消費: 88mA±1mA (約1.06W)

RS485 24V 電源消費: 52mA±1mA (約1.25W)

RS485+4?? 20mA 12V電源消費: 110 mA±1mA (約1.32W)

RS485+4?? 20mA 24V電源消費量: 24V電源がmA出力なし

出力特性 RS485/ModBus標準プロトコル,4~20mA (工場デフォルトなし)
測定性能

流量範囲:1L/s~99999.99m3/h

水深範囲:0.02~3m,0.02~10m (注文前に最大水深を確認してください)

ディスプレイインターフェース1: 水位,瞬流,累積流

ディスプレイインターフェース2: 水位,流量,横断面,温度

流量解像度: 0.0001L/s

物理的特性

スプリットシェル材料:ABS,センサー材料:POM

センサーの保護レベル:IP68

送信機の保護レベル:IP65

センサー間のケーブル:空気管付きの4コア遮断ケーブル,工場デフォルト長さ10メートル,ワイヤ直径8mm (他のワイヤ長さはカスタマイズする必要があります).

労働環境

作業温度: 0 ∼ 60°C (非凍結状態)

保存温度: -20~80°C



3寸法

3.1 製品画像

IP68 格付け 超音波流量計 超音波流量計 POM センサー 材料 そして ABS スプリット シェル 材料 0

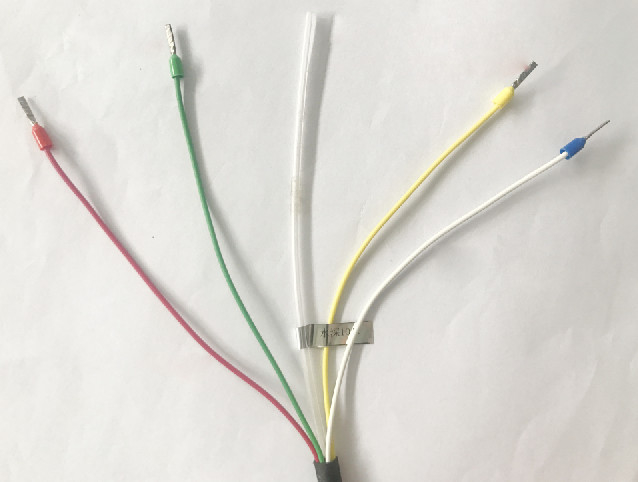

センサーの物理画像 (すべてのアクセサリーを含む)







IP68 格付け 超音波流量計 超音波流量計 POM センサー 材料 そして ABS スプリット シェル 材料 1

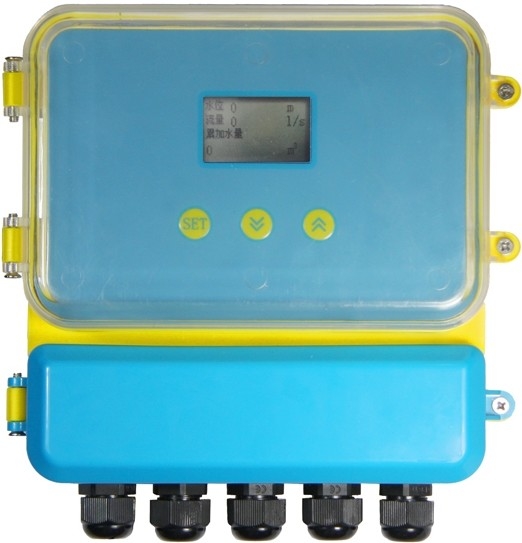

超音波ドップラー流量計 (ホスト) の物理画像





3.2 構造の大きさ

IP68 格付け 超音波流量計 超音波流量計 POM センサー 材料 そして ABS スプリット シェル 材料 2



4設置説明書

4.1 組立図

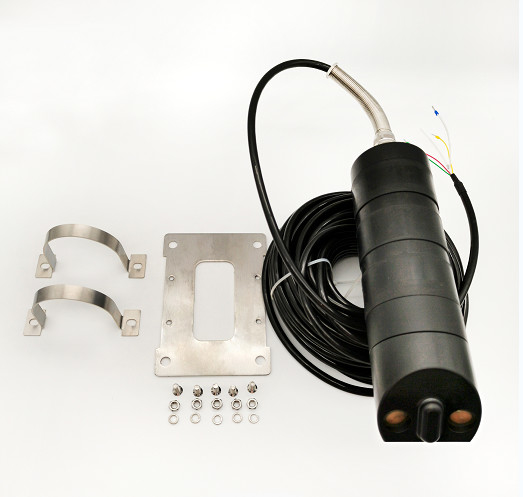

工場用アクセサリーには4つの固定プレートがあります.図を参照してください. 固定後,楽器箱または木製板に設置できます.

IP68 格付け 超音波流量計 超音波流量計 POM センサー 材料 そして ABS スプリット シェル 材料 3



超音波ドップラー流量計 工場用品リスト
違う 名前 モデル/仕様
1 超音波ドップラー流量計のホスト   1
2 超音波ドップラー流量計センサー   1
3 (センサー工場用アクセサリーを含む)   1
4 固定ベースプレート M6*16 4
5 平頭機械の螺栓   2
6 クランプ   4
7 装着用パック M4*12 4
8 横回頭式自閉螺栓 M4*25 4



4.2 ワイヤリング

IP68 格付け 超音波流量計 超音波流量計 POM センサー 材料 そして ABS スプリット シェル 材料 4

超音波ドップラー流量計とホスト接続図



5申請

IP68 格付け 超音波流量計 超音波流量計 POM センサー 材料 そして ABS スプリット シェル 材料 5

IP68 格付け 超音波流量計 超音波流量計 POM センサー 材料 そして ABS スプリット シェル 材料 6

IP68 格付け 超音波流量計 超音波流量計 POM センサー 材料 そして ABS スプリット シェル 材料 7
