KDF1000
1.紹介
1.1 測定原理
超音波ドップラー流量計は,RS485を通した超音波ドップラー流量計の流量速度,水位,温度を収集するホストです.サイト上の実際の状況に応じて様々なチャネルパラメータを入力水流域 S (m2) は,チャネルパラメータと集まった水位 H (m) を用いて計算されます.そして瞬時流量 (Q=V*S) は,水流域と流量速度V (m/s) を掛け算して計算されます累積流量は,累積時間に流量を掛けることで計算されます.
Q=V*S となる.
瞬間流量 * 時間差 = 累積流量
1.2 構成
KDF1000シリーズ流量計は,天然水,運河,パイプラインにおける水の速度と流れを測定する製品です.
流量計は2つの部分に分かれます センサーとホストがケーブルで接続されています
運河や川の水の速度と流れを測定できます 水位はセンサーの上部より 20cm以上高いのです
パイプや排水管の速度と流れを測定できる.水位はセンサーの上部より20cm以上高く,パイプの内径は500mm以上である必要があります.
2. テクニカル仕様
| 電源 |
電源範囲:10.8VDC~26.4VDC RS485 12V 電源消費: 88mA±1mA (約1.06W) RS485 24V 電源消費: 52mA±1mA (約1.25W) RS485+4?? 20mA 12V電源消費: 110 mA±1mA (約1.32W) RS485+4?? 20mA 24V電源消費量: 24V電源がmA出力なし |
| 出力特性 | RS485/ModBus標準プロトコル,4~20mA (工場デフォルトなし) |
| 測定性能 |
流量範囲:1L/s~99999.99m3/h 水深範囲:0.02~3m,0.02~10m (注文前に最大水深を確認してください) ディスプレイインターフェース1: 水位,瞬流,累積流 ディスプレイインターフェース2: 水位,流量,横断面,温度 流量解像度: 0.0001L/s |
| 物理的特性 |
スプリットシェル材料:ABS,センサー材料:POM センサーの保護レベル:IP68 送信機の保護レベル:IP65 センサー間のケーブル:空気管付きの4コア遮断ケーブル,工場デフォルト長さ10メートル,ワイヤ直径8mm (他のワイヤ長さはカスタマイズする必要があります). |
| 労働環境 |
作業温度: 0 ∼ 60°C (非凍結状態) 保存温度: -20~80°C |
3寸法
3.1 製品画像

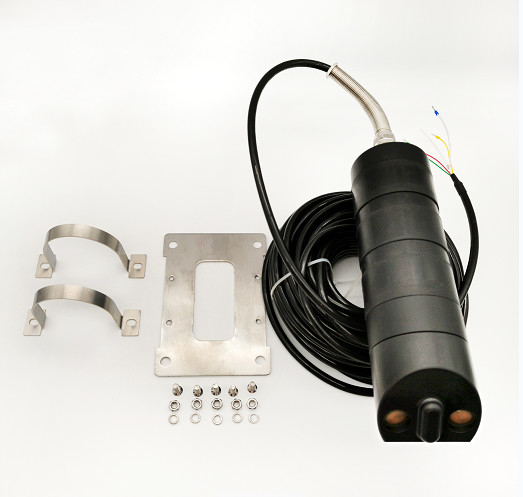

センサーの物理画像 (すべてのアクセサリーを含む)

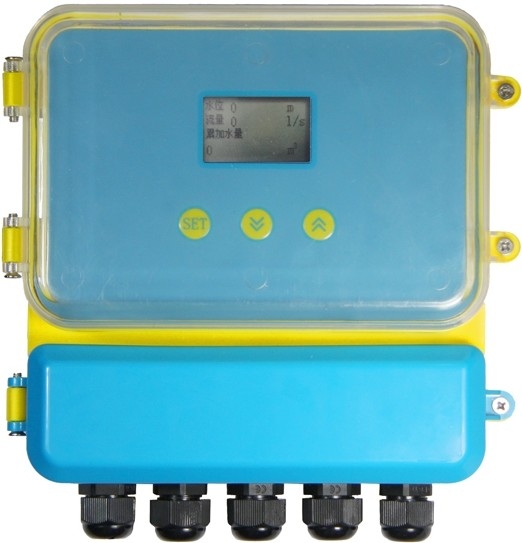

超音波ドップラー流量計 (ホスト) の物理画像
3.2 構造の大きさ
4設置説明書
4.1 組立図
工場用アクセサリーには4つの固定プレートがあります.図を参照してください. 固定後,楽器箱または木製板に設置できます.
| 超音波ドップラー流量計 工場用品リスト | |||
| 違う | 名前 | モデル/仕様 | 額 |
| 1 | 超音波ドップラー流量計のホスト | 1 | |
| 2 | 超音波ドップラー流量計センサー | 1 | |
| 3 | (センサー工場用アクセサリーを含む) | 1 | |
| 4 | 固定ベースプレート | M6*16 | 4 |
| 5 | 平頭機械の螺栓 | 2 | |
| 6 | クランプ | 4 | |
| 7 | 装着用パック | M4*12 | 4 |
| 8 | 横回頭式自閉螺栓 | M4*25 | 4 |
4.2 ワイヤリング

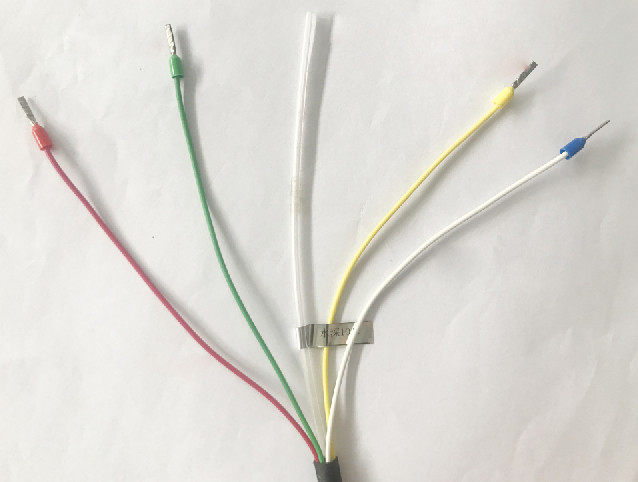

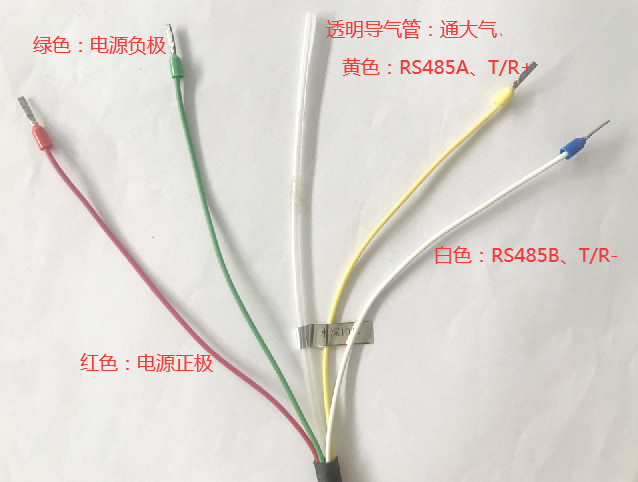

超音波ドップラー流量計とホスト接続図
