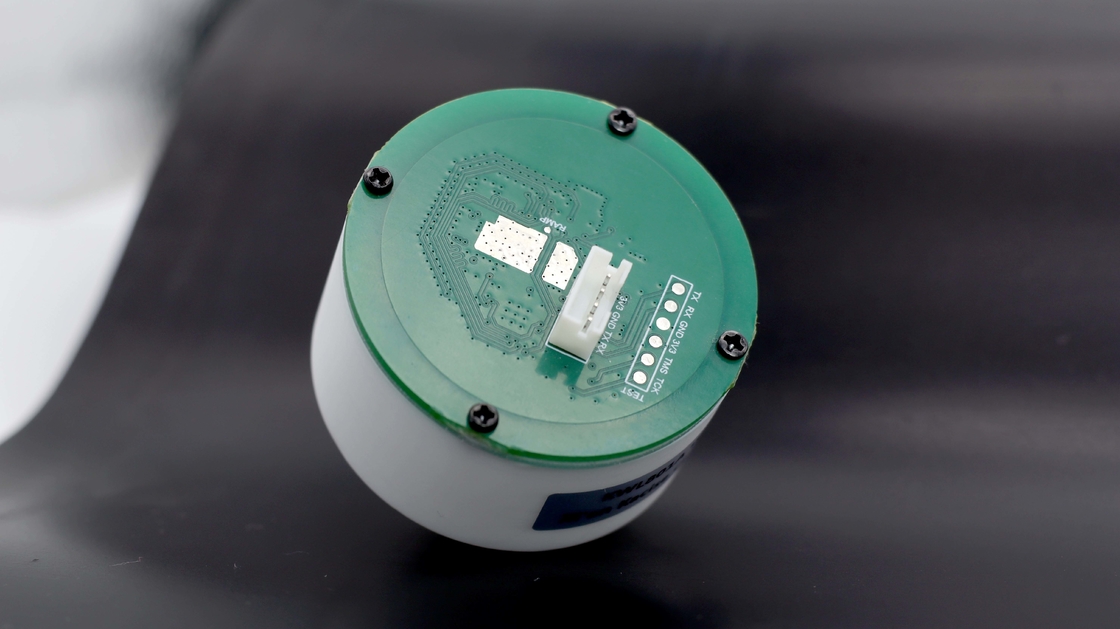

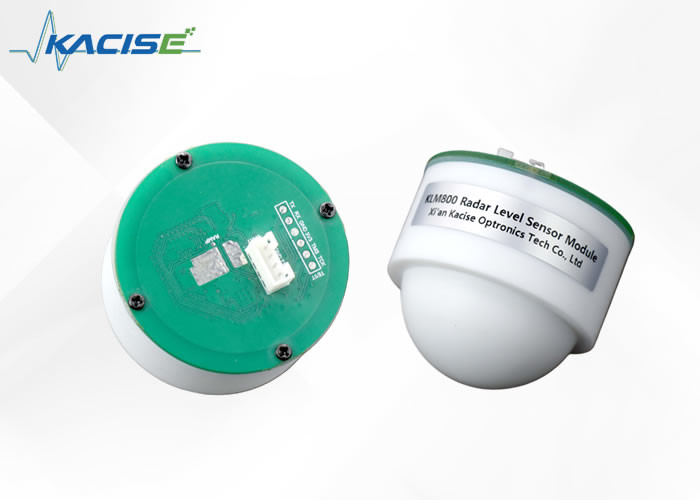

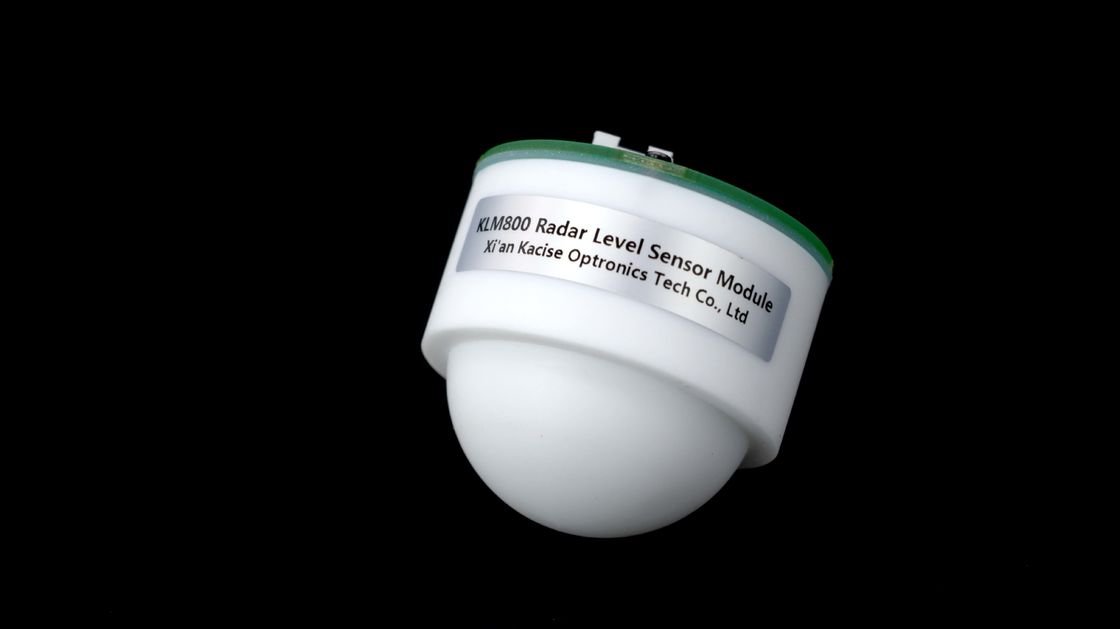

KLM800レーダーレベルセンサーモジュール 動作電流 12V 30MA 作業湿度 0~95%

製品説明：

ミリ波レーダーコンポーネントは、無線周波数ユニット、処理ユニット、プリント基板アンテナの 3 つの主要部分で構成されています。他の種類のレーダーとは異なり、ミリ波レーダーは光、雨、ほこり、霧、霜などの障害物を貫通してターゲットを検出できます。センサーは終日動作し、高度に統合され、サイズが小さく、柔軟なインターフェースを備えています。

ミリ波レーダーをベースに開発されたレベル計レーダーは、液面からレーダーアンテナの高さを測定するために使用され、河川や貯水池の水資源測定、タンクレベルや水位測定など、さまざまな分野で幅広く使用されています。

この製品で使用されるモジュールは、次のデバイスから派生できます。

• レーダー測距モジュールは、80G 高周波チップを使用して、固体や液体などのさまざまな動作条件での測距をサポートします。
• 構成レンズアンテナは、さまざまな環境に適応するように選択されます。

この製品は水利工学、下水処理場、石油化学工場などさまざまな分野で使用されています。

用途:

● 河川、貯水池、その他の水利調査

● タンクレベルと水位測定

● 水資源保全プロジェクト

● 下水処理計画

● 石油化学工場

3. 変動の少ない設置場所を選択します（波動が大きい注入口や出口には設置しないようにしてください。波動が大きいほど、測定精度が悪くなります）。

4. 設置図

川岸などの障害物のないビームの範囲内を保証します。

注意すべき点

モジュールの取り付けは可能な限り一定に保ち、モジュールのジッターを回避し、周囲の環境を可能な限り開放します。

1. モジュールと水面の間の距離は30cm以上で、モジュールの前面（アンテナ面）が測定液面と平行になるようにします。

2. モジュールとタンクの縁、プールの縁、河川ダムの縁、プールの縁との間の距離は0.5メートル以上である。

3. 設置モジュールの位置は、変動の少ないものを選択してください（波動が大きい注入口や出口には設置しないでください。波動が大きいほど、測定精度が悪くなります）。

シリアルポート通信プロトコル

例えば、送信データは FF 2A 4B 90 42 47 です。FF はフレーム ヘッダー、中間の 4 バイト「2A 4B 90 42」は距離情報、サイズ末尾は実際の情報を 42 90 4B 2A (16 進浮動小数点型) に設定し、10 進数の 72.1468 cm に変換されます。

47 はチェックサムであり、その計算は次のとおりです。

まず、浮動小数点距離 72.1468 uint32_t 整数 (4 バイト) を 72 に変換し、低レベルで 2 バイト 0 (16 進数 0) とし、72 の低位 (16 進数 48) をチェックサムとしてフレーム ヘッド低位として、高位 + 整数の低位 8 ビットを取得し、(FF + 0 x00 + 0 x48) & 0 x47 x00ff = 0 となります。

追加: SScom テストモード

シリアルポートを使用してテストできます（SScom を使用）：

1.コンピュータのUSBインターフェースに接続されたUSBシリアルポートモジュールを使用し、SSCOMシリアルデバッグソフトウェアを開き、

正しいポート。

2.AT + TLVS = 1 nを送信し、送信コマンドに従って出力文字列を変換します。

「AT + START n」;

3.出力文字列

注: デフォルトのボー レートは 9600 です。SSCOM の右側がない文字列を開いた場合は、「パラメータの保存」の右側にある拡張機能をクリックして表示します。

注:

MCU の動作状態では、設定するには、まずリセット コマンドを送信し (作業を中断)、入力コマンドをカスタマイズし、次にリセット コマンドを送信し (設定を有効にする)、開始コマンドを送信します。

MODBUS RTU通信プロトコル

1.セットアップ手順: 機能コード 0 x10

（１）Restore ファクトリー設定

リクエストコマンド:

データ定義: 0 は工場出荷時の設定を復元し、1 はプログラムを再起動します。

返信データ:

例:

リクエスト: 7 f 10 10 00 00 02 00 00 9 e 33 01

返信: 7 f 10 10 00 00 0 f 17 01

データ部分 00 00 は工場出荷時の設定を復元することを意味します。

（２）マシンアドレスから

リクエストコマンド:

データ定義: 値の範囲は 1 ～ 247 です。

返信データ:

例:

リクエスト: 7F 10 20 01 00 01 02 00 01 6E 21

返信: 7 f 10 20 01 00 01 51 D7

データ部分 00 01 は、スレーブ アドレスが 1 に設定されていることを示します。

（３）測定範囲

リクエストコマンド:

データ定義: データ値は浮動小数点データ、単位はメートル、データ長値は 4 バイト、データ形式は先頭に下位 16 ビットのデータ、末尾に上位 16 ビットのデータです。

返信データ:

例:

リクエスト: 7 46 00 02 04 f 10 20 00 00 41 30 から 40 19

件名: 7F 10 20 46 00 02 A1 C3

00 00 41 30 に 11 メートルの浮動小数点データのデータ部分が格納されます。

（４）時間間隔を測る

リクエストコマンド:

データ定義: 水位計データ収集の時間間隔を設定します。単位は ms、最小値は 100ms です。

返信データ:

例:

リクエスト: 7 2 ef 10 20 00 02 03 01 E8 A8 C0

返信: 7F 10 20 2E 00 01 60 1E

このうち、データ部分03 E8は10進数の1000に変換され、つまりデータ取得間隔が1000msに設定されます。

（５）通信ボーレート

リクエストコマンド:

データ定義: 通信ボーレート: 4800、9600、19200。

返信データ:

例:

リクエスト: 7 f 10 20 00 02 01, 02, 25 80 B4 E2

返信: 7F 10 20 02 00 01 A1 D7

データ部分 28 80 は、通信ボーレートが 9600 に設定されていることを意味します。

2.クエリ命令: 機能コード 0x03

（１）マシンアドレスから

リクエストコマンド:

返信データ:

データ定義: 値の範囲は 1 ～ 247 です。

例:

リクエスト: 7 f 03 01 00 20 01 D4 14

返信: 7 f 03 02 0 01 51 8 e

データ部分 00 01 はスレーブ アドレスが 1 であることを意味します。

（２）射程距離

リクエストコマンド:

返信データ:

データ定義: データ値は浮動小数点データ、単位はメートル、データ長値は 4 バイト、データ形式は先頭に下位 16 ビットのデータ、末尾に上位 16 ビットのデータです。

例:

リクエスト: 7 46 f 03 20 00 00 02 24

返信: 7 f 03 04 00 00 41 30 54, 70

データ部分 00 00 41 30 は浮動小数点データに変換され、11 メートルになります。

（３）通信ボーレート

リクエストコマンド:

返信データ:

例:

リクエスト: 7 f 20 00 02 03 01 24 14

件名: 7F 03 02 25 80 8B 7E

データ部分 28 80 は通信ボーレートが 9600 であることを意味します。

（４）時間間隔を測る

リクエストコマンド:

返信データ:

データ定義: 水位計データ収集の時間間隔を設定します。単位は ms、最小値は 100ms です。

例:

リクエスト: 7F 03 20 2E 00 01 EF C3

返信: 7 f 03 02 90 F0 03 E8

このうち、データ部分03 E8は10進数の1000に変換されており、データ取得間隔が1000msであったことを示しています。

（５）測定結果の照会

リクエストコマンド:

返信データ:

データ定義: データ値は Float 型データで、単位はメートルです。データ長値は 4 バイトで、データ形式は前者の下位 16 ビットデータ、後者の上位 16 ビットデータです。測定結果の意味は測定の種類に関連付けられており、デフォルトは水位です。

例:

リクエスト: 7 4 0 fa 48 0 0 f 00 02 e

返信: 7 f 04 04 04 19 3 f 9 e 25 2 c

データ部分 04 19 3F 9E は、1.2345 メートルの浮動小数点データに変換されます。

19049 e3f、1か所、右高位置。

（6）クエリバージョン

リクエストコマンド:

返信データ:

データ定義: データは BCD エンコード形式 (0x20 0x23 0x05 0x12) であり、データは 20230512 を意味します。

（７）ブロードキャストアドレス照会装置

リクエストコマンド:

返信データ:

データ定義: データ内の 0x7F はデバイスの 485 アドレスです。
