起源の場所:
中国 (大陸)
ブランド名:
Kacise
証明:
certificate of explosion-proof, CE
モデル番号:
ロラゲートウェイ

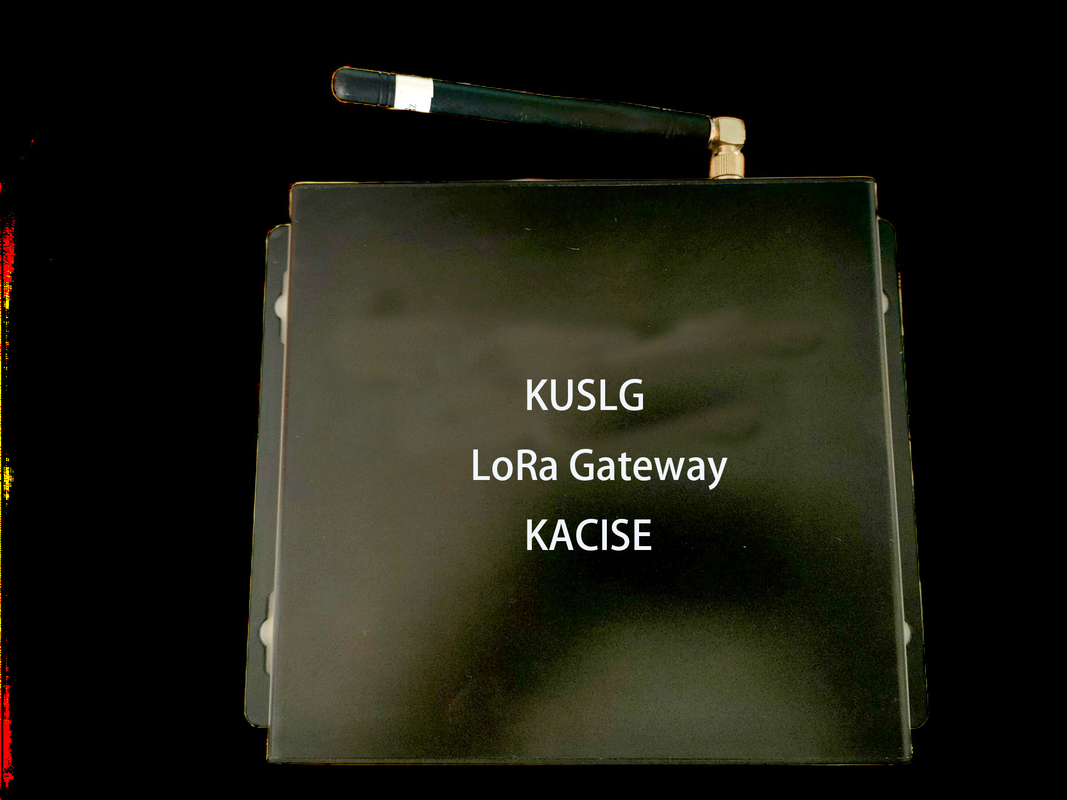

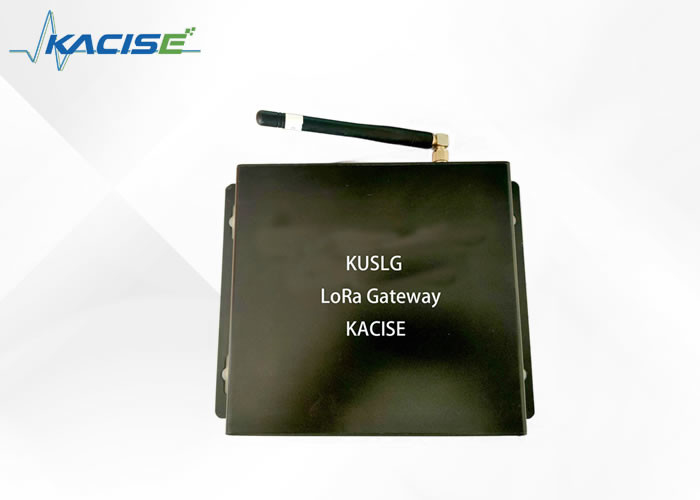

LoRaゲートウェイ
1.導入
LoRa は無線スペクトル拡散通信技術であり、LoRaWAN は LoRa ベースの通信プロトコルです。
LoRaWANは、上図のように、Node、Gateway、Serverの合計3つのエンティティを定義すると同時に、エンティティ間の通信インターフェースを定義し、グローバルメーカー製品の「相互接続」を確保するために、LoRaWANプロトコル（現在、最新バージョンはV1.0.2）と、各国（地域）の周波数帯域を公開しています。
LoRaWAN は、「標準、オープン、無料、安全」という特徴により、モノのインターネットの業界標準の 1 つとなり、30 年前の IP プロトコルと同様に成功すると考えられています。
2.特徴
3.技術仕様
| パラメータ項目 |
テスト 条件 |
最小 | 典型的な | 最大 | ユニット | |
| 全体的な電気パラメータ | 供給電圧 | 9 | 12 | 24 | 五 | |
| 動作電圧 | ARM+SX1302 | 4.75 | 5 | 5.25 | 五 | |
| 動作電流 | 450 | 562 | 900 | ミリアンペア | ||
| モジュールインターフェースの電気的特性 |
イーサネット スピード |
1000万 | 1億 | bps | ||
|
分離 電圧 強さ |
漏れ 電流<5mA、 温度 < 95% |
2.5K | 電子公社 | |||
| LoRa RFパラメータ | 周波数範囲 | 490 / 868 / 915 | MHz | |||
| RF送信電力 | 6 | 17 | 27 | dBm | ||
| 変調 | スペクトラム拡散変調 | |||||
|
放出周波数 温度との比較 |
-40～+85°C | ±3 | ppm | |||
|
送信電力対 温度 |
±3 | デシベル | ||||
| 最大動作条件 |
オペレーティング 温度 |
-10 | +60 | ℃ | ||
| 静電気放電 | 8000 | 五 | ||||
| 基地局筐体サイズ（アンテナを除く） | 155*151*38 | んん | ||||
4.電源と設置
下の図に示すように、「12V 電源アダプタ」（ゲートウェイアクセサリ）を使用して「ゲートウェイ」に電源を供給し、「ルーター」を介してインターネット/イントラネットに接続します。
5.寸法
6.レートと頻度
6.1 レート感度距離
下表の通り、ベースステーションは6つの通信速度に対応しています。速度が高いほど実効通信距離が近くなり、速度が低いほど実効通信距離が長くなります。
| SF | データレート (bps) | 感度 (dBm) | 範囲（キロメートル） | 10バイトペイロードオンエア時間(ms) |
| 7 | 5469 | -130.0 | 2 | 65 |
| 8 | 3125 | -132.5 | 4 | 100 |
| 9 | 1758 | -135.0 | 6 | 200 |
| 10 | 977 | -137.5 | 8 | 370 |
| 11 | 537 | -140.0 | 11 | 740 |
| 12 | 293 | -142.5 | 14 | 1400 |
使用を簡素化するために、通信速度はサーバーによって動的に設定され、そのルールは、基地局に近く信号が良好なノードには高い速度が採用され、基地局から遠く信号が弱いノードには低い速度が採用されるというものです。これはADR（Adaptive Data）と呼ばれます。
レート）テクノロジー。
6.2 LoRa信号インジケーター
電界強度値 RSSI: 通常値 -120 ~ -10 dBm、-125 dBm 未満ではパケット損失率が高くなります。
SNR: 制限値 -20 dB。
6.3 通信頻度
| 地域 | 略語 | アップリンク:帯域+レート+帯域幅 | RX2 ダウンリンク:帯域+レート+帯域幅 |
| RX1 ダウンリンク: 帯域 + レート + 帯域幅 | |||
| 中国 | CN470 |
486.3/486.5/486.7/486.9/487.1/487.3/487.5/487.7 SF7BW125 – SF12BW125 |
505.3SF12BW125 |
|
506.7/506.9/507.1/507.3/507.5/507.7/507.9/508.1 SF7BW125 – SF12BW125 |
|||
|
北 アメリカ |
US915 |
903.9/904.1/904.3/904.5/904.7/904.9/905.1/905.3 SF7BW125 – SF10BW125 |
923.3SF12BW500 |
|
923.3/923.9/924.5/925.1/925.7/926.3/926.9/927.5 SF7BW500 – SF10BW500 |
|||
| ヨーロッパ | EU868 |
867.1/867.3/867.5/867.7/867.9/868.1/868.3/868.5 SF7BW125 – SF12BW125 |
869.525SF12BW125 |
|
867.1/867.3/867.5/867.7/867.9/868.1/868.3/868.5 SF7BW125 – SF12BW125 |
|||
| オーストラリア | AU915 |
916.8/917.0/917.2/917.4/917.6/917.8/918.0/918.2 SF7BW125 – SF12BW125 |
923.3SF12BW500 |
|
923.3/923.9/924.5/925.1/925.7/926.3/926.9/927.5 SF7BW500 – SF10BW500 |
|||
|
アジア1 シンガポール マレーシア 日本 |
AS923 AS1 |
922.0/922.2/922.4/922.6/922.8/923.0/923.2/923.4 SF7BW125 – SF12BW125 |
923.2SF10BW125 |
|
922.0/922.2/922.4/922.6/922.8/923.0/923.2/923.4 SF7BW125 – SF12BW125 |
|||
| アジア2 |
AS923 AS2 |
923.2/923.4/923.6/923.8/924.0/924.2/924.4/924.6 SF7BW125 – SF12BW125 |
|
|
923.2/923.4/923.6/923.8/924.0/924.2/924.4/924.6 SF7BW125 – SF12BW125 |
|||
| 韓国 | KR920 |
922.1/922.3/922.5/922.7/922.9/923.1/923.3 SF7BW125 – SF12BW125 |
921.9SF12BW125 |
|
922.1/922.3/922.5/922.7/922.9/923.1/923.3 SF7BW125 – SF12BW125 |
|||
| インド | IN865 |
865.0625/865.4025/865.9850 SF7BW125 – SF12BW125 |
866.550SF10BW125 |
|
865.0625/865.4025/865.9850 SF7BW125 – SF12BW125 |
|||
| ロシア | RU864 |
864.1/864.3/864.5/864.7/864.9/868.9/869.1 SF7BW125 – SF12BW125 |
869.1SF12BW125 |
|
864.1/864.3/864.5/864.7/864.9/868.9/869.1 SF7BW125 – SF12BW125 |
7 ノードとの通信
通常、ベース ステーションとノードは正常に通信します。通信に失敗した場合は、次の順序で原因をトラブルシューティングしてください。
| 確率 | 現象 | 解決する |
| 30% |
基地局は ノードパケットを受信する |
基地局はノードと同じ周波数帯域にある |
| 30% |
基地局は ロラヴァン・セイファーとつながっている |
ベースステーションをLoRaWANサーバーに登録する |
|
LTE（4G）基地局 サーバーに接続できません |
1 4G SIMカードが挿入されているか確認する 滞納金; 2 4G SIM カードの接触不良がないか確認します。 3 ローカルの 4G 信号の品質を確認します。 |
|
| 20% |
ノードは接続されていません ロラヴァン・セイファー |
LoRaWANサーバーにノードを登録する |
| 5% | 距離が遠すぎる | 基地局とノード間の通信距離を短縮する |
| 4% | 信号干渉がひどい | 基地局とノード周波数を切り替える |
| 1% | ハードウェアの損傷 | アフターサービスにお問い合わせください |
8.インターフェース定義
ベース ステーションは、LoRaWAN GSID (Gateway to Server Interface Definition) 標準に厳密に準拠しています。
一般的に言えば、次の3つのパラメータが設定されていれば、ベース
ステーションは「任意の」LoRaWAN サーバーに接続できます。
1) server_address (説明: サーバーのドメイン名アドレス、例:
ルーター
2) serv_port_up (説明: ベースサーバーによってサーバーにアップロードされたUDPポート
駅、デフォルトは1700）
3) serv_port_down (説明: サーバーはUDPポートにダウンします
ベースステーション、デフォルトは1700）
LoRaWAN GSIDのプロトコルスタックは次の図に示すとおりです。
9.よくある問題と解決策
Q: 基地局とノード間のパケット損失率が高いのはなぜですか?
A: アンテナが正しく設置され、適合しているかどうかを確認してください。
基地局 <--> インターネット/イントラネットネットワーク環境
サーバーはスムーズです。
受信環境が厳しいかどうか、例えば、障害物が非常に多いかどうか
密集しており、強い干渉源があります。
同一チャネル干渉を減らすためにノードで ADR がオンになっているかどうか。
Q: 近接テストでは何に注意すればよいですか?
A: 基地局とノードは10メートル以上離す必要があります。
可能。
屋内基地局「ファイバーグラス」アンテナ<-->ノードを設置して、
アンテナ
屋内基地局「グルースティック」アンテナ<-->ノードを設置して「グルースティック」を設置します
スティックアンテナ
Q: 4G の通信品質が悪く、パケットロス率が高いです。
A: 4G アンテナが正しく取り付けられ、適合しているかどうかを確認してください。
お住まいの地域の 4G 信号の品質を確認してください。
10.設定パラメータ
ステップ1: ネットワーク環境を準備する
ベースステーションのデフォルト値は 192.168.1.99 です。PC を 192.168.1.100 に設定し、ベースステーションと PC をネットワーク ケーブルで直接接続してください。
ベース ステーションを LAN 内の LoRaWAN サーバーに直接接続する場合は、ベース ステーションを静的 IP に設定できます。このとき、IP アドレス (上図の 172.16.0.123) を必ず記録してください。そうしないと、PC はベース ステーションに接続できなくなります。
原則: 構成パラメータを持つ PC は、ベース ステーションと同じネットワーク セグメント (たとえば、192.168.0.x または 172.16.0.x) 上にある必要があります。
ステップ2: ブラウザを使用してベースステーションにログインする
ベースステーションの IP アドレス、user=guest、password=rimelink を入力し、「ログイン」をクリックします。
ステップ3: パラメータを設定する
サポート設定: サーバー アドレスとポート、周波数、電力、IP アドレス。[OK] をクリックすると、すぐに有効になります。
11.ログを表示する
診断1: ノードがデータを報告しているかどうか
コンセントレータが受信した RF パケット:131<-- 131 個の LoRa パケットを受信
診断2: サーバーがゲートウェイハンドシェイクパケットに応答するかどうか
(ファイアウォール有効)
PULL_DATAが送信されました:5(100.00%了承しました）<-- 基地局と
サーバーは通常5回のハンドシェイクを行う
診断3: サーバーがノードデータを配信するかどうか
コンセントレータに送信された RF パケット:2（46バイト）<--基地局は送信する
2つのダウンリンクLoRaパケット
