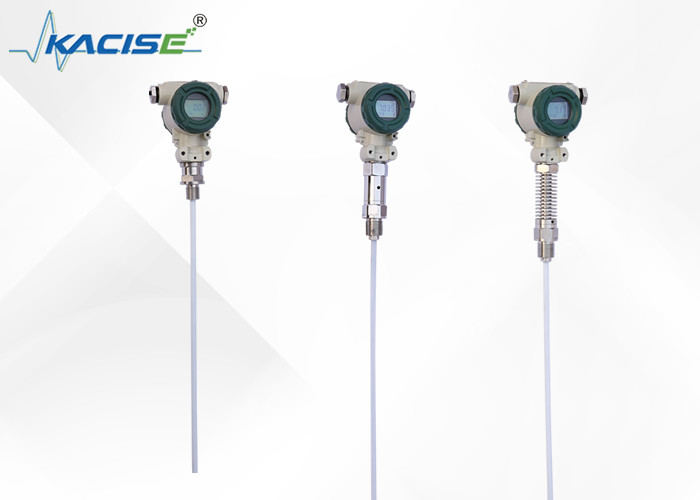

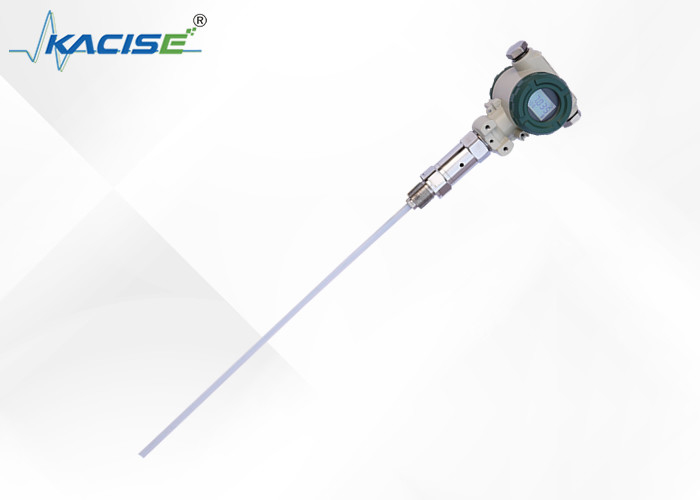

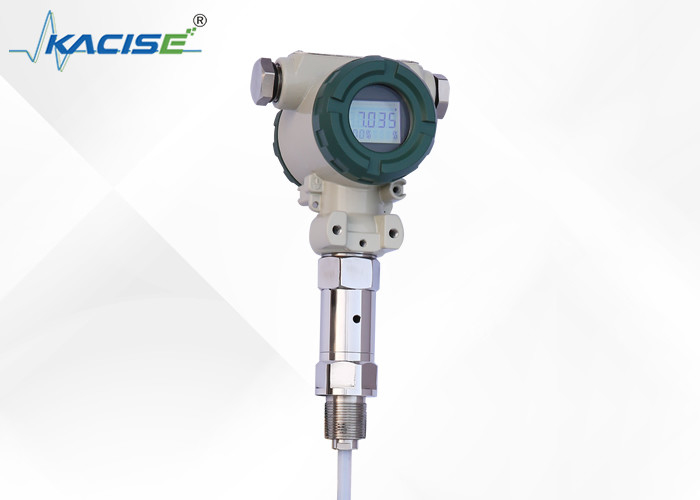

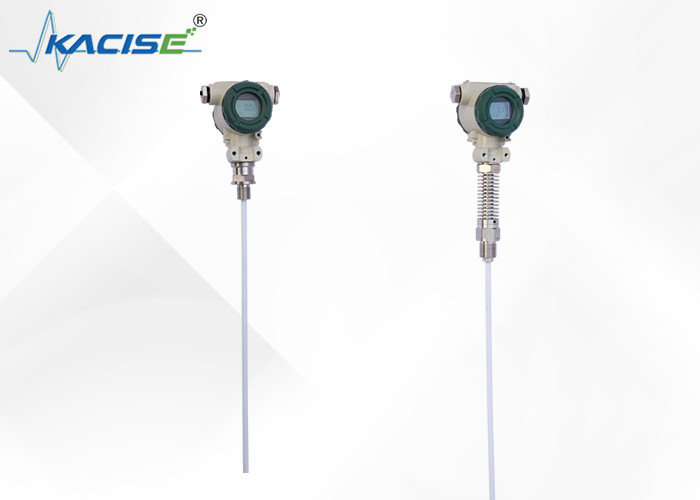

KCF6021-1-230mm 32MPa IP67 防水容量燃料レベルセンサー 探査機温度 -50~250°C

製品説明:

高温,高圧,高腐食など厳しい条件下で様々な液体を連続的に検出するための理想的なソリューションです.結晶化する傾向, 簡単にプラグインできます. 特に水,酸,アルカリ溶液,およびボイラーの水位を測定するのに適しています. 送信機には移動または柔軟な部品が組み込まれていません.高度な信頼性を有する合理的なコストで優れた衝撃耐性があり,従来の浮遊機,インプット,異なる状況における差圧ベースのレベルトランスミッター.

送信機の主要なコンポーネントは 高度なRF電容感知を用いて 温度を正確に補償し 直線性調整をします標準的な電気信号に変換されます,通常は4-20mA範囲内です.このシステムは,HART,CANBUS,および485などの通信プロトコルで構成できます.送信機は,その全範囲で自己校正機能を備えています."ゼロ"と"レンジ"の自動校正を2つのキープレスで可能にします様々な複雑な状況に適応できる.

特徴:

技術パラメータ:

●水浸し材料: 316ステンレス鋼,1Gr18Ni19TiorまたはPTFE

●長期安定性: ≤0.2%FS/年

●温度変動:≤0.02%FS/°C (範囲は0~70°C)

●爆発レベル:本質的に安全ExiraIIC T6,炎に耐えるExt II C T5

●保護:IP67

●内在的に安全なパラメータ:Ui:28VDC,Ii:93mA,Pi:0.65W,Ci:0.042uf,Li:0mH

エレックtrについてic interface a はnd sigdアール def中についてon

送信機は,標準的な二階または三線楽器です. 電源 (信号) の端末は,ハウジング内の楽器の配線側に位置しています.信号線は遮断ケーブルか 曲がったペアでなければならない他の電源ケーブルチューブや次の槽,または近くの高電力機器を通って並べないようにしてください.

Picture1: Sta はnダール わかったevel について tランスムitter wir中g dia はグラム

1 空のピン

24〜20mA+

34〜20mA

4 空のピン

2本のワイヤー接続

1 信号出力

224V 電源

3 共通点

4 空のピン

3本のワイヤー接続

Picture2H についてA についてNT2 ニュースmuニカtローntランスムitter wiriゲンa はグラム

Picture3:私はについてrinsicaわかったわかったy sa はfe wiriザa はgra はm

設置

ケーブルおよび棒レベルの送信機は,異なるサイト条件に適応するためのさまざまな固定方法を持っています.サイトがM20 × 1のようなプロセス施設を提供できない場合.5 女性用糸またはフレンズ設置方法が3つあります (壁掛けの水平管ラックと垂直管ラック) 設置の現場での使い勝手が便利です (写真付き)

より大きな移動性のメディアを測定する際には,センサーの安定性の役割を果たす強力な振動を防止するために,ユーザは重量固定を選択することができます.重荷を加える際に重荷物を容器の底に入れなければならない.センサーのワイヤを壊さないように

場所の条件が悪ければ,使用者は外体損傷や測定精度に影響を避けるため,センサーを保護するためにセンサーシールドを使用する必要があります.

容器が金属でない場合,KCF600棒レベル送信機を使用する場合は,電線接続付きの送信機のキャビネットを容器の下部に配置する必要があります.測定が正確でない場合.

この製品は工場で校正され,フィールド調整は次の方法で行うことができます.

A について: 賢い シールc出かけました dエブグg満たされたhオド:

液体のレベルが最も低い場所に位置すると,同じ時間リリース後8秒間"Z"キーと"S"キーを押して,そして"Z"キーをクリックします.出力電流は自動的に4mAに調整される..

"Z"キーと"S"キーを8秒間押して,同じ時間リリース,そして"S"キーをクリックすると,出力電流は自動的に20mAに調整されます..

B: オーケー A についてオーロングc出かけました についてbぶっ飛ばすhod:

4mAに近いアンプメーターの読み上げを観察する

20mAに近いアンプメーターの読み上げを観察する

ゼロとスパンプが正確に4mAと20mAになるまで 2〜3倍操作します. 調整後,トランスミッターのカバーを締めましょう.

違うte:

1製品証明書とマニュアル,製品番号,技術パラメータ,配線図,および製造日付の製品供給,間違いを避けるために確認してください.

2. インストールは,製品接続とスレッドタイプに基づいて,サイトインターフェイスが製品インターフェースと一致するか否かを確認する必要があります. スレッド接続をゆっくりと締め,密封に注意してください, トークは直接トランスミッターホイースに追加できないし,半端トランスミッターインターフェースにのみ追加できる.

3ワイヤリングは 会社の指示に厳密に従うべきです

4この製品は精密なエネルギー変換装置で, 解体,衝突,転落,硬い拒絶を禁止します.

5送信機は電源を入れるとすぐに動きますが,出力は30分間温めると安定します.

6異常使用で電力を切る チェック 直接技術部門に連絡する

7輸送,保管は,元のパッケージを復元し,涼しく乾燥し,換気のある倉庫に保管する必要があります.

8設置過程では,センサーワイヤの皮が割れるのを避けるように注意する必要があります.

9センサーワイヤを設置するとき,プール壁からの距離は少なくとも10cm以上でなければなりません. そうでなければ測定は正確ではありません.

10PTFE構造全体の接地線と棒レベルは,

測定された媒体は;そうでなければ測定は正確ではありません.

11設置現場は,効果的な雷対策を講じなければならない.

12このシリーズの送信機のキャビネットは,接地されなければならない.接地抵抗は4Ω未満である.

13防災壁は爆発防止の認証を受け,設置要件は説明書の要件に従ってなければならない.

14. 送信機がバリア駆動電源トランスフォーマーに0"ゾーンに使用される場合,GB3836.4-2000NO. 8の要件を満たす必要があります.1.

応用:

カシース液体レベルメーターは,GPS追跡ソリューションにおける燃料レベルモニタリングを含む幅広い用途に適しています.電力供給電圧は2 〜 28VDCで,安全・信頼性の高い動作を確保するため,安全障害から電源を供給する探査機の温度範囲は−50~250°Cで,圧力範囲は−0.1MPa~32MPaで,様々な産業環境での使用に最適です.

Kacise Fluid Level Meterは,HART通信/485/CANバス通信で420mA,4~20mAの出力信号を有し,幅広い産業制御システムと互換性がある.設置が簡単で,最低注文量は2台です商品は,紙箱に包装され,配達期間は5営業日です.

Kacise Fluid Level Meter は,さまざまなシナリオで使用できる非常に汎用的な製品です.これは,燃料レベルを監視するために,トラックや産業用タンクで一般的に使用されています.タンクが決して空いていないことを確保し,コストのかかる停止時間を防ぐまた,GPS追跡ソリューションでも使用され,燃料消費を監視し,車両が最適な効率で動作することを保証します.

概要すると,Kacise 流体レベルメーターは,幅広い産業用アプリケーションに適した高品質の製品です.それは,設置が簡単で容量燃料レベルセンサーです.正確さトラックや工業用タンクの燃料レベルを監視する必要があるか GPS追跡ソリューションで使用するための容量レベル検出器を探しているかどうかカシース液体レベルメーターは優れた選択です.

梱包と輸送:

商品のパッケージ:

• 1 液体レベルメーター
• 操作説明書
• 保護ケース

輸送:

• 7 営業日以内に出荷
• 標準運送料が適用されます
• 追跡情報は提供されます.
