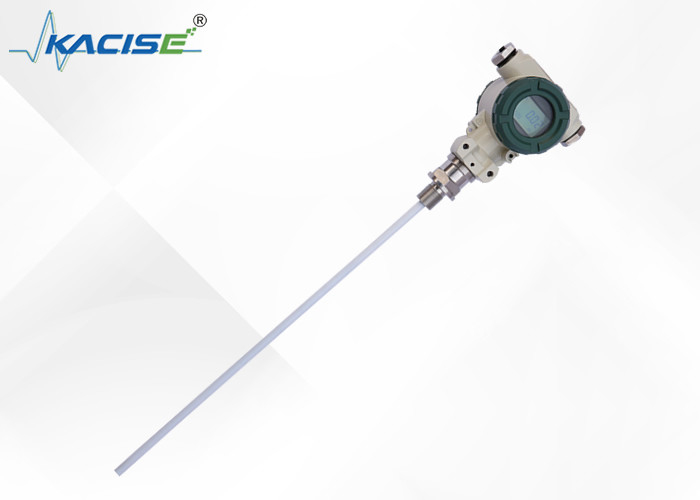

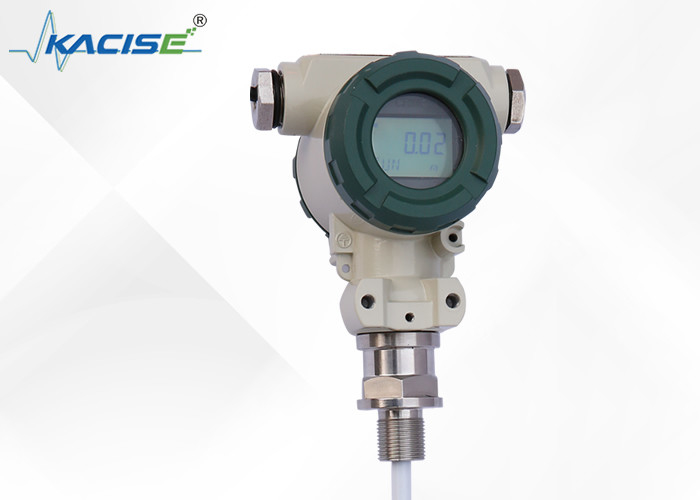

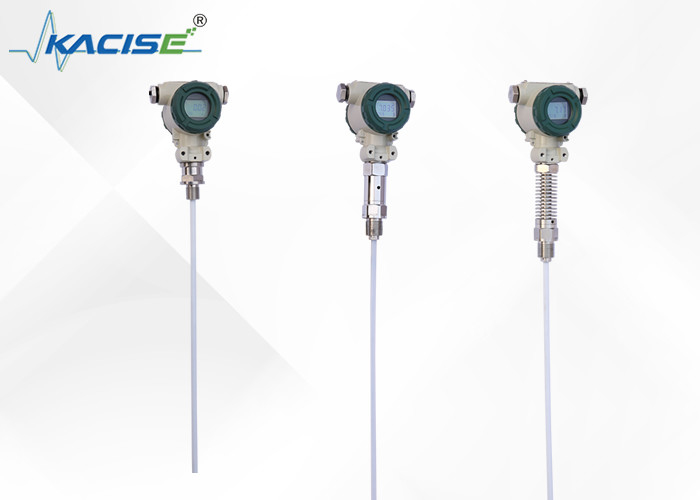

IP67 防水 316 ステンレス スチール 流体レベルメーター -50-250 C 探査機温度

製品説明:

KCF600シリーズの容量レベルトランスミターは,高温や高圧,高腐食,簡単に結晶化する水,酸,アルカリ溶液,ボイラー内の水位を測定するのに適しています.機械全体に移動可能または柔軟なパーツがなく,衝撃抵抗の特性があります., 簡単にインストール,高い信頼性,高精度,そして合理的なコスト.それは,様々な状況で伝統的な浮遊型,入力型,差圧型のレベルトランスミターを置き換えることができます.

The key parts of the transmitter are equipped with an advanced RF capacitive sensing circuit that has been precisely compensated by temperature and linearity correction and then transformed into a standard electrical signal,通常4 ~ 20mA. システム構成は,HART,CANBUS,および485通信プロトコルのオプションを提供しています.全範囲の送信機には自己校正機能があります.ユーザは,2つのキーを使用して"ゼロ"と"範囲"の自動校正を実行し,異なる要件を持つ複雑な状況に適応することができます.

特徴:

動くものや弾性のある部品のないシンプルな構造物も 高い信頼性を持ち 普通の状況でも 維持費は最小限ですこれは,私たちの製品が定期的な中小修理を必要としないことを意味します.

私たちは様々な信号出力オプションを提供し,顧客のニーズをより良く満たすために異なるシステム構成を容易にする.高温および高圧容器に便利に設計されていますさらに,測定された液体の温度,特重量,容器の形状,または圧力の影響は測定データに影響しません.

酸やアルカリなどの腐食性液体の測定に 適していることに誇りを持っていますオーバー電流に対する完璧な保護設備が付属しています超電圧と電源の極性

技術パラメータ:

この装置の検出範囲は0.01〜30メートルです. 0.2レベルと0レベルという2つの精度レベルがあります.5.

測定できる圧力範囲は -0.1 MPa から 32 MPa の間です.探査機の温度範囲は -50 から 250 ̊C,環境温度範囲は -20 から 60 ̊C です..装置は -55度から +125度までの温度範囲内で保管できます.

出力信号には,HART通信,485またはCANバス通信による4-20mA,4-20mAが含まれます.このデバイスは12-28VDCの供給電圧を必要とし,安全障壁で電源を供給する必要があります.固定可能 スクロールマウントM20×1.5M27×2またはフレンズマウントDN25,DN40,またはDN50. 特別な仕様は,ユーザーの要求に応じてカスタマイズすることができます.

装置は316不?? 鋼,1Gr18Ni19TiorまたはPTFEで作られている.長期安定性は0.2%FS/年未満またはそれと同等である.温度漂移は0.0未満またはそれと同等である.0〜70°Cの範囲内の02%FS/°C. 爆発レベルは,本質的に安全であるExira IIC T6と,炎に耐えるExt IIC T5です. IP67の保護レベルがあり,本質的に安全なパラメータは Ui:28VDC, Ii:93mA, Piです.0.65W サイ:0.042UFとリ0mH

• 検出範囲:0.01~30m
• 精度:レベル02レベル05
• 圧力範囲: -0.1MPa~32MPa
• 探査機温度: -50~250 °C
• 環境温度: -20~60 °C
• 保存温度: -55°C+125°C
• 出力信号:HART通信/485/CANバス通信で4~20mA,4~20mA
• 供給電圧: 12 〜 28VDC (安全壁から電源を供給する必要があります)
• 固定:螺旋式マウント M20×15M27×2 フレンズマウント DN25,DN40,DN50 特殊仕様もカスタマイズできます
• 濡れた材料: 316 ステンレス鋼,1Gr18Ni19Tior または PTFE
• 長期安定性: ≤0.2%FS/年
• 温度変動: ≤0.02%FS/°C (範囲は0~70°C)
• 爆発レベル:本質的に安全Exira IIC T6 防火 Ext IIC T5
• 保護:IP67
• 固有安全パラメータ: Ui:28VDC,Ii:93mA, Pi: 0.65W, Ci: 0.042uf, Li: 0mH

設置と投入

ケーブルおよび棒レベルの送信機は,異なるサイト条件に適応するためのさまざまな固定方法を持っています.サイトがM20 × 1のようなプロセス施設を提供できない場合.5 女性用糸またはフレンズ設置方法が3つあります (壁に設置された水平パイプラックと垂直パイプラック)

より大きな移動性のメディアを測定する際には,センサーの安定性の役割を果たす強力な振動を防止するために,ユーザは重量固定を選択することができます.重荷を加える際に重荷物を容器の底に入れなければならない.センサーのワイヤを壊さないように

場所の条件が悪ければ,外体による損傷や測定精度に影響を避けるため,センサーを保護するためにセンサーシールドを使用する必要があります.

容器が金属でない場合,KCF600棒レベル送信機を使用する場合は,電線接続付きの送信機のキャビネットを容器の下部に配置する必要があります.測定が正確でない場合.

この製品は工場で校正され,フィールド調整は次の方法で行うことができます.

A: その通り 賢い サーキット デバッグ方法:

液体のレベルが最も低い場所に位置すると,同じ時間リリース後に8秒間"Z"キーと"S"キーを押して,そして"Z"キーをクリック,出力電流は自動的に4mAに調整される..

"Z"キーと"S"キーを8秒間押して,同じ時間リリース,そして"S"キーをクリックすると,出力電流は自動的に20mAに調整されます..

B: オーケー アナログ回路 デバッグ方法:

4mAに近いアンプメーターの読み取りを観察する

20mAに近いアンプメーターの読み上げを観察する

ゼロとスパンプが正確に4mAと20mAになるまで 2〜3倍操作します. 調整後,トランスミッターのカバーを締めましょう.

注記:

1製品認証とマニュアル,製品番号,技術パラメータ,配線図,および製造日付の製品供給,間違いを避けるために確認してください.

2. インストールは,製品接続とスレッドタイプに基づいて,サイトインターフェイスが製品インターフェースと一致するか否かを確認する必要があります. スレッド接続をゆっくりと締め,密封に注意してください, トークは直接トランスミッターホイースに追加することはできません.そして6つのパートトランスミッターインターフェイスにのみ追加できます.

3ワイヤリングは 会社の指示に厳密に従うべきです

4この製品は精密なエネルギー変換装置で, 解体,衝突,転落,硬い拒絶を禁止します.

5送信機は電源を入れるとすぐに動きますが,出力は30分間温めると安定します.

6異常使用で電力を切る チェック 直接技術部門に連絡する7輸送,保管は,元のパッケージを復元し,涼しく乾燥し,換気のある倉庫に保管する必要があります.

8設置過程では,センサーワイヤの皮が割れるのを避けるように注意する必要があります.

9センサーワイヤを設置するとき,プール壁からの距離は少なくとも10cm以上でなければなりません. そうでなければ測定は正確ではありません.

10PTFE構造全体の接地線と棒のレベルは,測定媒体で導かれなければならない.そうでなければ測定は正確ではないだろう.

11設置現場は,効果的な雷対策を講じなければならない.

12このシリーズの送信機のキャビネットは,接地されなければならない.接地抵抗は4Ω未満である.

13防災壁は爆発防止の認証を受け,設置要件は説明書の要件に従ってなければならない.

14. 送信機がバリア駆動電源トランスフォーマーに0"ゾーンに使用される場合,GB3836.4-2000NO. 8の要件を満たす必要があります.1.

応用:

KCF6021-1-625mmモデルは,工業プロセスから自動車および海洋産業まで,幅広い用途に適しています. 圧力範囲は -0.1MPa ~ 32MPaであり, 0.1MPa と 0.2MPa の範囲があります.01~30 Mは,様々な液体のレベルを測定するのに理想的です石油,水,化学薬品を含む.

液体レベルメーターは,設置と操作が簡単で,最小限の保守で正確で信頼性の高いレベル測定を必要とする人にとって理想的な選択です.容量式オイルレベルセンサーは高度に敏感で,温度変化の影響を受けない正確で信頼できる測定を提供します.温度変動 ≤0.02%FS/°C (範囲 0~70°C) は,測定が幅広い温度範囲で一貫していることを保証します.

化学加工工場,石油精製工場,または船舶で働いています設備の安全で効率的な動作を保証するための不可欠なツールです±2%, ±5% の精度は,その読み取りを信頼できるようにし,長期安定度は ≤0です.2%FS/年 これは,時間とともに一貫して信頼性の高い測定を提供することを信頼することができます.

カシース 液体 レベル メーター を 注文 する と 5 営業 日 の 間 に 安全 に カートン に 包装 さ れ て 受け取る こと が でき ます.最低 注文 量 は 2 枚 で,事前 支払い が 必要 です.じゃあ,なぜ待ってるの?精密で信頼性の高い容量レベル測定の利点を体験してください!

カスタマイズ:

当社の製品は中国 (中国本土) で製造され,最低注文量は2台です.パッケージの詳細には,箱が含まれ,配達時間は5営業日です.支払条件は100%の事前支払いを要求します.

KCF6021-1-625mm容量流体レベルセンサーは,温度漂移が≤0.02%FS/°C (範囲は070°C) で,保護レベルはIP67です.電源電圧は2 〜 28VDC (安全壁から電源を供給する必要があります)さらに,長期安定度は ≤0.2%FS/年です.

商品のカスタマイゼーションサービスは 特定の要求事項が 精度と正確さで満たされることを保証します私たちの容量レベルトランスミッターソリューションについてより多くのことを学ぶために今日私たちに連絡してください.

サポートとサービス

私たちの液体レベルメーター製品は,包括的な技術サポートとサービスパッケージが付属しています.

• 設置ガイドとサポート
• 製品の使用に関する訓練
• 定期的な保守と校正サービス
• 24/7 の技術サポートホットライン
• オンライン資源と文書へのアクセス
• 保証と修理サービス

経験豊富な技術者やエンジニアのチームが 液体レベルメーター製品の最適なパフォーマンスと信頼性を保証することにコミットしています顧客に最高レベルのサポートとサービスを提供することに専念しています.

梱包と輸送:

液体レベルメーターの製品パッケージ:
液体レベルメーターは 安全な輸送を保証するために 堅牢な紙箱に泡の挿入物で包装されます箱の寸法は12 x 8 x 6インチで,製品を含むパッケージの総重量は2ポンドです.

輸送:
アメリカ国内で送料無料です 納期は5~7営業日です配送費用は適用され,配送時間は,目的国によって異なります..
