モッドバスレーダーレベルトランスミッタ 80GHz周波数で液体と固体の精密なレベル測定

モッドバスレーダーレベルトランスミッタ 80GHz周波数で液体と固体の精密なレベル測定

Place of Origin:

CHINA

ブランド名:

KACISE

証明:

CE

Model Number:

KWL801B

連絡 ください
引金 を 求め て ください
製品詳細
製品モデル:
KWL801B
測定頻度:
80GHz
供給電圧:
9~24V
RFパルス電流:
100mA/20ms
通信プロトコル:
モッドバス/テキストプロトコル
距離測定精度:
±2mm
作業温度:
-40~75℃
コミュニケーション:
RS485
支払いと送料の条件
Minimum Order Quantity
2
価格
130
Packaging Details
Carton
Payment Terms
100% payment in advance
製品説明

製品説明:

KWL801B-RS485レーダーレベルセンサーは,レベルメーターに関する国家標準DB50/T 826-2017で定める標準仕様に従います.完全に密封されたIP68防水装置で設計されています厳しい環境での信頼性を保証します

この製品は最大計測範囲が40メートルで 最小の盲点が6センチメートル未満ですレーダーレベルセンサーは,レベル測定の優れた精度を達成できる.

KWL801B-RS485レーダーレベルセンサーは,簡単に設置できるように固定された支架を装備しています.耐久性のあるデザインは,極端な天候条件に耐えることができます.

KWL801B-RS485 レーダーレベルセンサー
  • レベルメーターに関する国家標準 DB50/T 826-2017 に準拠する
  • 完全密封 IP68 防水 信頼性
  • 最大40mの測定範囲と最小盲点 < 6cm
  • 高い周波数とより広い帯域幅により優れた精度
  • 固定式支架 簡単に設置できるように


技術仕様:

モデル KWL801B-RS485
測定頻度 80GHz
コミュニケーション RS485
取得頻度 ≥200ms/設定可能
動作電流 12V/14mA
距離測定精度 ±2mm
通信プロトコル Modbus/テキストプロトコル
アンテナビーム幅 ±2.75°
供給電圧 9~24V
測定範囲

0.2~40m

0.18~30m

0.1~15/20m

0.06~3/5/10m

RFパルス電流 100mA/20ms
作業湿度 0~95%
糸の種類 G 糸/ オーダーメイド
作業温度 -40~75°C
耐水度 IP68
純重量 0.6kg

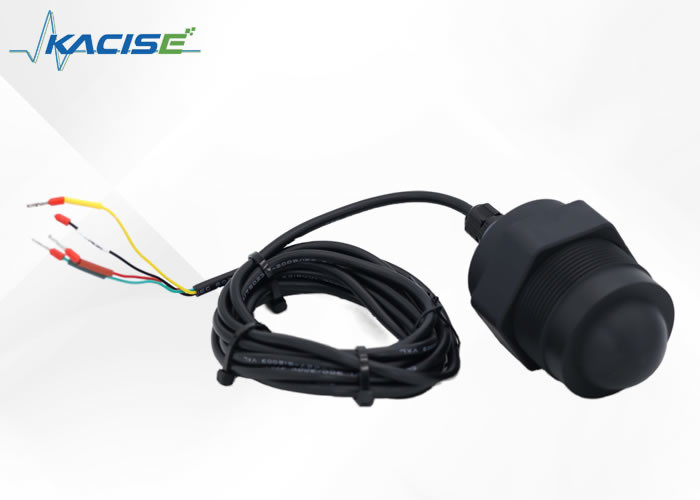

ワイヤリング 指示



赤い線 VCC (9~24V電源)
黒い線 GND
黄色い線 485-A
緑線 485-B



モッドバスレーダーレベルトランスミッタ 80GHz周波数で液体と固体の精密なレベル測定 0



サイズ:



モッドバスレーダーレベルトランスミッタ 80GHz周波数で液体と固体の精密なレベル測定 1

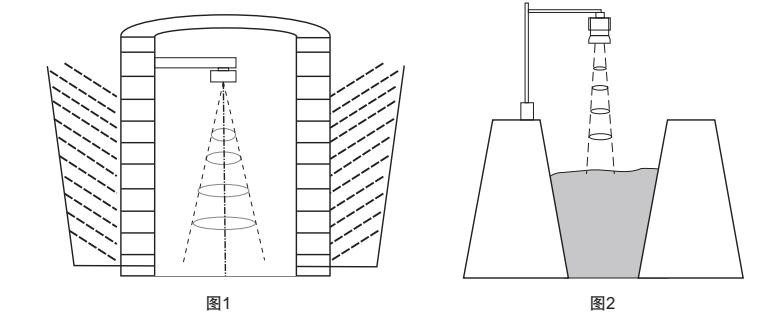

装置:



(1) センサーが介質表面に垂直であることを確認する.

(2) 送信線が干渉物体を放射し,偽のエコーを生成しないようにする.

典型的な労働条件については,以下を参照してください.

モッドバスレーダーレベルトランスミッタ 80GHz周波数で液体と固体の精密なレベル測定 2モッドバスレーダーレベルトランスミッタ 80GHz周波数で液体と固体の精密なレベル測定 3

応用:

レーダーレベルセンサーは,タンクやコンテナ内の様々な介質のレベルを測定するために使用される機器です.

これらのセンサーは,TDRに短縮される時間領域反射の原理で動作します.TDR の 基本 的 な 動作 原則 は,電磁 パルス が 光 の 速度 で ケーブル や 探査 器 の 沿い に 送ら れる こと です..

電磁パルスが測定される介質の表面に当たると,その一部が反射され,同じ経路に沿ってパルス送信元に戻る反響が発生しますパルスが送信機に戻るまでの時間は,送信機と測定された媒体の表面との距離に比例します.

この原理を使って測定された介質の高さやレベルを簡単に計算できます 光速とパルスが戻る間にかかる時間を知ることでレーダーレベルセンサが測定される介質の表面レベルを正確に測定できる.



サポートとサービス

私たちのレーダーレベルトランスミッター製品は,最適なパフォーマンスと信頼性を確保するための包括的な技術サポートとサービスによってサポートされています.私たちの専門家チームは,設置を支援するために利用可能です製品設定,トラブルシューティング,および保守製品を効果的に操作するために必要な知識とスキルをユーザーに備えるよう訓練サービスを提供します顧客満足への我々のコミットメントは,私たちが常に発生するあらゆる問題や懸念に役立つ用意があることを意味します.



梱包と輸送:

商品のパッケージ:

  • レーダーレベルトランスミッターは 頑丈な紙箱に詰め込まれます
  • 商品は輸送中に損傷を防ぐために泡のパッシングで固定されます.
  • 必要なマニュアル,ケーブル,アクセサリーはすべてパッケージに含まれます.

輸送:

  • 私たちは米国内のどこへでも送料無料を提供しています.
  • 国際注文では,配送費用は,目的地とパッケージの重量に基づいて計算されます.
  • すべての注文は,支払いが受信された後,1〜2営業日以内に出荷されます.
  • 商品が発送された後,追跡番号は顧客に提供されます.
