80GHz IP68 レーダーレベルトランスミッター KWL801B 正確な液体検知 - Gスレッド 耐水性 100mA

80GHz IP68 レーダーレベルトランスミッター KWL801B 正確な液体検知 - Gスレッド 耐水性 100mA

Place of Origin:

CHINA

ブランド名:

KACISE

証明:

CE

Model Number:

KWL801B

連絡 ください
引金 を 求め て ください
製品詳細
RFパルス電流:
100mA/20ms
距離測定精度:
±2mm
測定頻度:
80GHz
耐水度:
IP68
アンテナビーム幅:
±2.75°
製品モデル:
KWL801B
タイプの糸:
G 糸/ オーダーメイド
取得頻度:
≥200ms/設定可能
支払いと送料の条件
Minimum Order Quantity
2
価格
130
Packaging Details
Carton
Payment Terms
100% payment in advance
製品説明

製品説明:

KWL801B-RS485レーダーレベルセンサーは,レベルメーターのための国家標準DB50/T 826-2017に適合しています.このセンサーは,耐久性を確保するために完全に密封されたIP68防水設計されています.幅広い産業用用途に適している.

この製品は最大計測範囲が40メートル,最小盲点が6cm未満で提供されています. 高い周波数とより広い帯域幅のおかげで優れた精度を提供します.レベル測定のニーズに より正確な結果に翻訳されます.

KWL801B-RS485レーダーレベルセンサーは,信頼性と精度に加えて,簡単にインストールするための固定ブレーケットも搭載されています.センサーのマウントソリューションを見つけるために心配する必要はありません単にブランケットに固定して,希望の位置に設定します.

特徴:

  • 自社開発したCMOSミリ波RFチップをベースに
  • よりコンパクトなRFアーキテクチャ
  • 信号とノイズの比率が高く
  • 小さめの死区
  • 5GHz 作業帯域幅
  • 測定解像度と測定精度が高くなる
  • 装置環境への干渉の影響が少ない
  • より便利な設置と
  • 組み込み の 平ら な アンテナ の 現代 的 な 設計



技術仕様:

モデル KWL801B-RS485
測定頻度 80GHz
コミュニケーション RS485
取得頻度 ≥200ms/設定可能
動作電流 12V/14mA
距離測定精度 ±2mm
通信プロトコル Modbus/テキストプロトコル
アンテナビーム幅 ±2.75°
供給電圧 9~24V
測定範囲

0.2~40m

0.18~30m

0.1~15/20m

0.06~3/5/10m

RFパルス電流 100mA/20ms
作業湿度 0~95%
糸の種類 G 糸/ オーダーメイド
作業温度 -40~75°C
耐水度 IP68
純重量 0.6kg

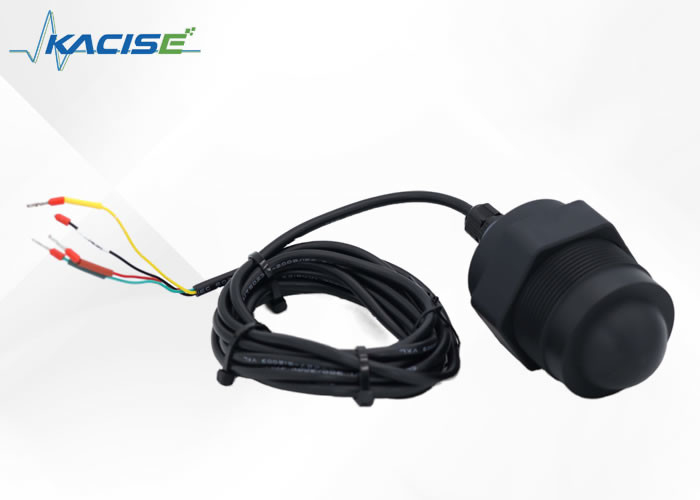

ワイヤリング 指示



赤い線 VCC (9~24V電源)
黒い線 GND
黄色い線 485-A
緑線 485-B



80GHz IP68 レーダーレベルトランスミッター KWL801B 正確な液体検知 - Gスレッド 耐水性 100mA 0



サイズ:



80GHz IP68 レーダーレベルトランスミッター KWL801B 正確な液体検知 - Gスレッド 耐水性 100mA 1

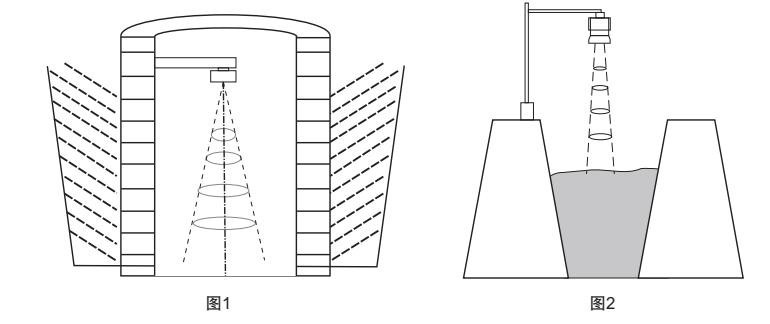

装置:



(1) センサーが介質表面に垂直であることを確認する.

(2) 送信線が干渉物体を放射し,偽のエコーを生成しないようにする.

典型的な労働条件については,以下を参照してください.

80GHz IP68 レーダーレベルトランスミッター KWL801B 正確な液体検知 - Gスレッド 耐水性 100mA 280GHz IP68 レーダーレベルトランスミッター KWL801B 正確な液体検知 - Gスレッド 耐水性 100mA 3

応用:

応用:

レーダーレベルセンサーは,時間領域反射 (TDR) 原理を利用する.この方法では,電磁パルスがケーブルまたは探査機を通して送られ,光速で伝播する.パルスが測定物体の表面に到達するたびに同じ経路で送信機に戻る エコーを発生させます送信機と測定媒体の表面との距離は,パルス伝播時間に比例して計算される.レベルの高さについての結論を導き出します

レーダーレベルメーターはシンプルな原理で動作しますが 非常に有効ですこのアプローチは,センサーから測定材料の表面までの距離を計算し,レベルの高さを推論するために電磁放射線を使用レーダーレベルセンサーの操作は TDR 原則によって決まります

液体または固体物質のレベルを決定するために レーダーレベルセンサーは光速でケーブルや探査機を通るパルスを発しますこのパルスは測定対象の表面に触ると反発します物質のレベルを決定するために,電波が送信元に戻るまでの時間が使用されます.これはレーダーレベル検出の原則です.

概要:

レーダーレベルセンサーは,測定される物質の高さを決定するために,時間領域反射 (TDR) の原理に基づいています.ケーブル や 探査機 を 通し て 送ら れ た パルス は,測定 物体 の 表面 に 接触 する と 返っ て 跳ね返るレーダーレベルセンサーの動作はTDR原理によって決定される.



サポートとサービス

レーダーレベルトランスミッター製品の技術サポートおよびサービスには,以下のものがある.

  • 設置・投入支援
  • 製品に関する訓練と教育
  • メンテナンス・修理サービス
  • リモートモニタリングと診断
  • 製品アップグレードと改装
  • 24/7 の テクニカル サポート と 顧客 サービス


梱包と輸送:

商品のパッケージ:

ラダーレベルトランスミッター製品は 輸送中に損傷を防止するために 頑丈な紙箱に安全に梱包されます製品には,追加の保護を与えるため,バブルラップまたは泡パッシングが包まれます.箱には,ユーザーマニュアルと必要なマウントハードウェアも含まれます.

輸送:

レーダー・レベル・トランスミッタの 送料無料です商品は,UPSやFedExなどの評判の良い運送業者によって送られ,通常到着までに3~5営業日かかります.国際注文では,目的地と運送方法に基づいて運送料を計算します.
