高精度MEMSジロスコップセンサー 50ugゼロバイアス安定性,広帯域幅 250Hz 慣性測定

KSIMU03D は、兵器の正確なナビゲーション、制御、動的測定のために設計された最高級の慣性測定装置です。コンパクトなサイズ、高い過負荷耐性、優れた性能により、業界で頼りになる選択肢となっています。

KSIMU03D シリーズ製品は、完全な MEMS 慣性デバイスを誇ります。電源、ADC、プロセッサー、インターフェイス チップは、パフォーマンスを最適化するために個別に調達されます。製品の全体的な品質は共通基準を満たしており、信頼性が高く一貫した結果が保証されます。

KSIMU03Dは、3軸ジャイロスコープ、3軸加速度センサー、温度センサー、信号処理基板、構造体および必要なソフトウェアで構成されています。この装置は、キャリアの 3 軸角速度、3 軸加速度、ピッチ角、ロール角を測定するように設計されています。

このデバイスには、従来の通信プロトコルに従って通信する RS-422 シリアル ポートが装備されています。さらに、デバイスは、温度補償、設置ずれ角度補償、非線形補償などを含む誤差補償データを出力します。ジャイロスコープ、加速度計、ピッチロール角のデータはすべて出力に含まれます。

• 広い使用温度範囲
• 広い帯域幅
• 小型
• ファストスタート
• 高精度
• 高い信頼性と高い堅牢性
• 過酷な環境でも正確に測定

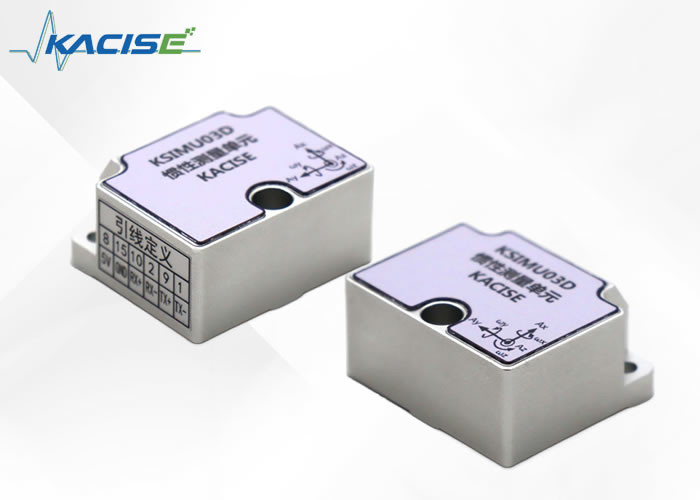

KSIMU03D 慣性ユニットを図 4 に示します。

図4 IMUの外観

KSIMU03DはΦ4.4の貫通穴3個とM4ネジ3個（バネ座金、平座金）で取り付けられています。コネクタを取り付けるときは、プラグがソケットにロックされ、ケーブルが固定される必要があります。設置面のベース面に対する平面度および垂直度は、表面粗さ0.02mm以下、0.04mm以下、0.8μm以下を推奨します。

右手の法則の原則 1

MEMS IMU には、X、Y、Z という 3 つの軸空間座標系が含まれています。図 1 に示すように、X 軸は電気接続インターフェイスの方向を指し、Y 軸は IMU の左側を指し、Z 軸は IMU の上面を指します。

図 1 IMU の空間座標

IMU の設置は座標系の軸と一致している必要があります。そうでない場合、測定された角速度データは正確ではありません。 「右手の法則の原則 1」に従って、座標系の軸をすばやく割り当てて決定することができます。右手を伸ばし、親指、人差し指、中指をそれぞれ広げます。図 2 に示すように、親指は X 軸方向、人差し指は Y 軸方向、中指は Z 軸方向を指します。

図 2 右手の法則の原則 1

右手の法則の原則 2

IMU の 3 自由度ジャイロスコープは、3 方向の角速度を測定します。 「右手の法則原理２」により、軸回転の角速度方向を迅速に決定することができる。右手を伸ばして親指を広げます。図 3 に示すように、親指の方向が軸方向であり、他の 4 本の指の方向が親指の軸回転の方向です。

図 3 右手の法則の原則 2

ヘディング角度、ピッチ角度、ローリング角度の定義

ピッチ角の定義: X 軸を回転軸として、反時計回りが正、水平がゼロ、範囲は [-90 度、90 度] です。

ロール角度の定義: Y 軸を回転軸として、反時計回りが正、水平がゼロ、範囲は [-180 度、180 度] です。

コース角度の定義: Z 軸を回転軸として、反時計回りが正、北がゼロ、範囲は [-180 度、180 度] です。

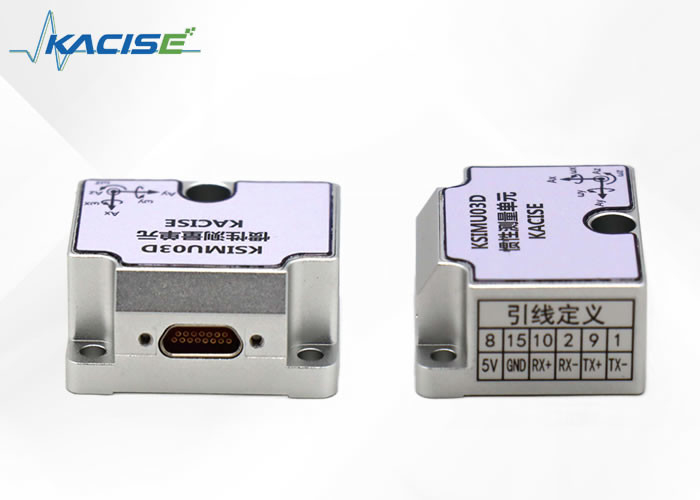

KSIMU03Dの電気コネクタ型式はJ30JE-15ZKN-J、対応コネクタ型式はJ30J-15TJです。接点固有の分布を以下の表に示します。

通信プロトコル

通信インターフェイスは RS422 で、8 データ ビット、1 スタート ビット、1 ストップ ビットを備え、検証はありません。上位バイトが最初で、下位バイトが最後です。電源投入時のデフォルトのボーレートは 460800、データ更新周波数は 500Hz です。

セットアップコマンド

1 セットアップの準備

出力停止

*0RM=D (エンター)

出力開始

*0RM=U (入力)

2 ボーレートの設定

*BAUD=1 (Enter) ボーレートを 115200 に設定します。

*BAUD=2 (Enter) ボーレートを 230400 に設定します。

*BAUD=3 (Enter) ボーレートを 460800 に設定します。

*BAUD=4 (Enter) ボーレートを 921600 に設定します。

3 出力周波数を設定する

*FREQ=1 (Enter) 出力周波数を 100Hz に設定します

*FREQ=2 (Enter) 出力周波数を 125Hz に設定します

*FREQ=3 (Enter) 出力周波数を 250Hz に設定します

*FREQ=4 (Enter) 出力周波数を 500Hz に設定します
