起源の場所: | 中国 |
ブランド名: | kacise |
証明: | CE,FDA |
モデル番号: | KWS-901 |
最小注文数量: | 10-1000 |
---|---|
価格: | $100-$2000 |
パッケージの詳細: | 共通パッケージまたはカスタムパッケージ |
受渡し時間: | 10〜15日 |
支払条件: | L/C,D/A,D/P,T/T,ウェスタンユニオン,マネーグラム |
供給の能力: | 2000個/日 |
名前: | 低範囲不透明感センサー | 範囲: | 0~10NTU |
---|---|---|---|
精度: | 0.01NTU または ±2% (大きいものを選べ) | 決議: | 0.001NTU |
光源: | LED | 消耗力 0.6W (ブラシを閉じ)、1W (ブラシを動かす): | 0.6W (ブラシを閉じ)、1W (ブラシを動かしている) |
パワー: | DC 12~24V,1A | 流量範囲: | 180~500mL/分 |
温度範囲: | 0~50°C | センサーのサイズ: | Φ54.6mm*193.5mm |
入口管: | 2点PEパイプ | 下水管管: | 3点 PE パイプ |
生産量: | Modbus RS485 | 維持する: | 自浄化ワイパー |
機体材料: | 水道:PC+ABSセンサー:316L+POM | ||
ハイライト: | 0.001NTU 粒子モニター,10NTU 粒子モニター,道路の雨水の粒子モニター |

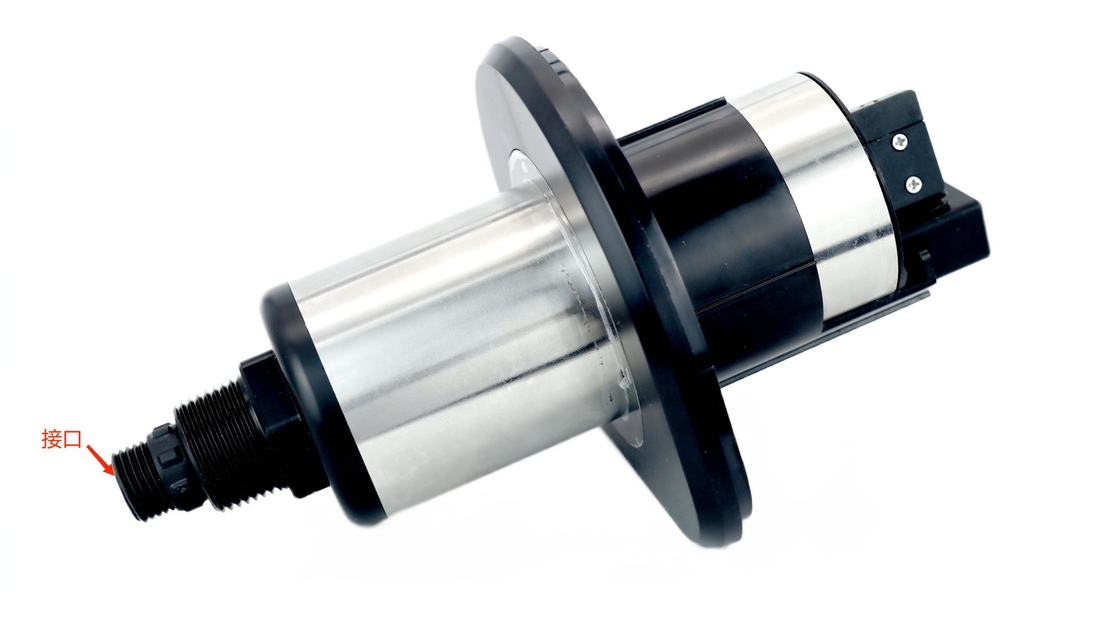

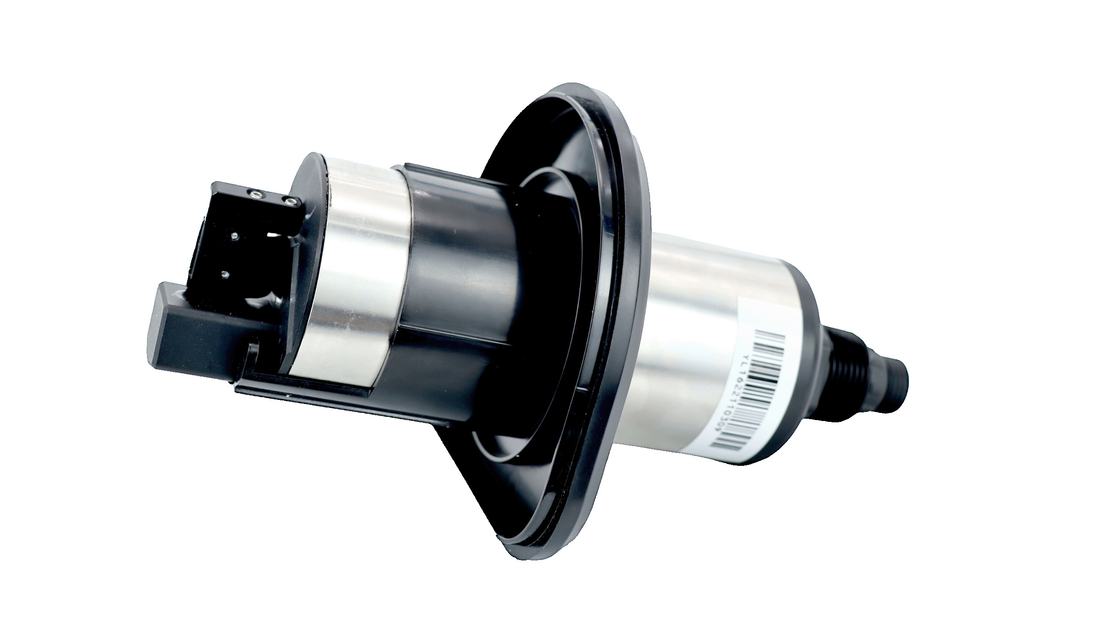

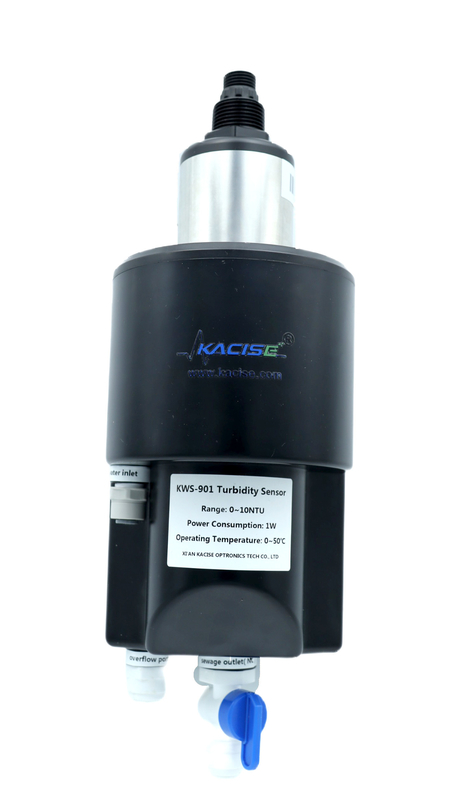

1.導入
低範囲濁度計は、飲料水の品質をオンライン監視するためのもので、超低濃度です。
濁度検出限界を超えた高精度測定。装備には特徴がある
長時間ノーメンテナンス、節水工事、デジタル出力。リモート対応
クラウド プラットフォームや携帯電話でのデータ監視、および RS485-Modbus 通信。それ
水道水、二次給水、水道水の濁度のオンライン監視に広く使用できます。
パイプネットワークの末端水、直接飲料水、膜ろ過水、スイミングプール、地表水。
2.特徴
3.センサーサイズ図

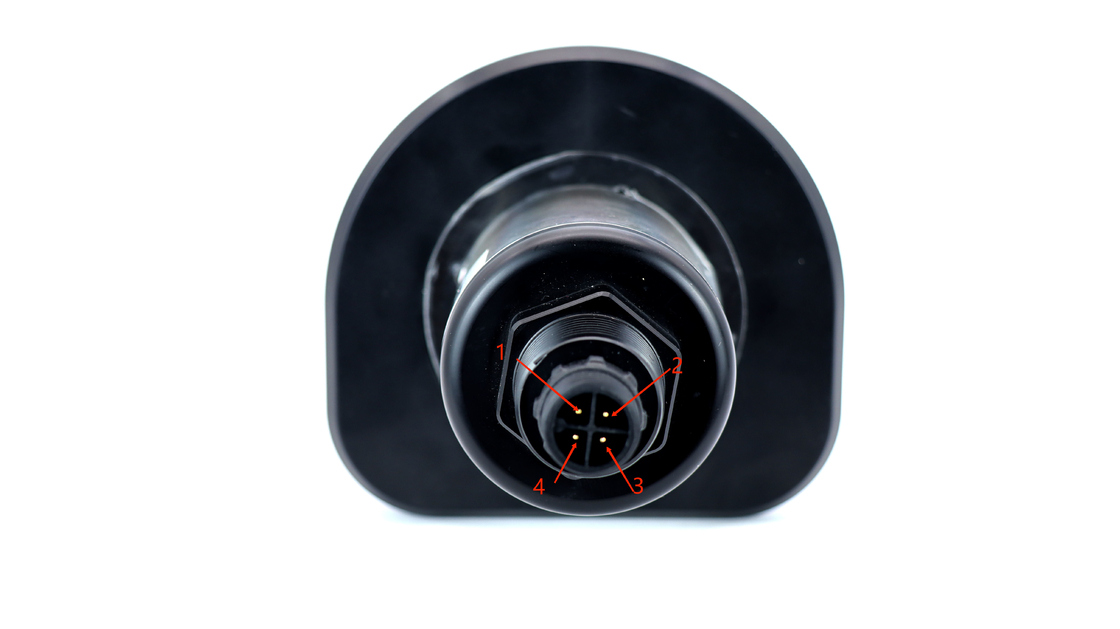

4. ケーブルの定義
4 線 AWG-24 または AWG-26 シールド線。外径=5.5mm
1、赤 - 電源 (VCC)
2、ホワイト—485 日付_B ( 485_B)
3、緑—485 日付_A (485_A)
4、黒 - 接地 (GND)
5、裸線—シールド
5. 技術仕様
名前 | 低域濁度センサー |
範囲 | 0~10NTU |
正確さ | 0.01NTU または ±2% (大きい方を採用) |
解決 | 0.001NTU |
光源 | 導かれた |
消費電力 | 0.6W(ブラシ閉)、1W(ブラシ作動時) |
力 | DC12~24V、1A |
流量範囲 | 180~500mL/分 |
温度範囲 | 0~50℃ |
センサーサイズ | Φ54.6mm×193.5mm |
インレットパイプ | 2点PEパイプ |
排水管 | 3点PEパイプ |
出力 | Modbus RS485 |
維持する | セルフクリーニングワイパー |
本体材質 |
水路: PC+ABS センサー:316L+POM |
注記:
1. 上記の技術パラメータはすべて標準的な液体環境下でのデータです。
2. センサーの寿命とメンテナンス校正の頻度は、実際の現場条件に関係します。
6. 設置と装置の操作
6.1 構成表
標準構成 | 番号 | 備考 |
低域濁度計 | 1 | |
フローセル | 1 | |
取付板 | 1 | |
給水ホース/排水ホース/オーバーフロー | 3 | |
流量調整装置 | 1 | |
ケーブル | 1 | 10メートル |
送信機 | 1 | オプション(標準ではありません) |
6.2インストール手順
6.2.1固定インストール
図 (a) または図 (b) に示す取り付け方法を選択して、ミッドプレーンを固定します。
実際の設置環境。
(a)壁面設置図 (b)バックプレーン設置図 (c)取付板のサイズ寸法
6.2.2 設置上の注意事項
① バックプレーンがしっかりと取り付けられていることを確認します。
② 循環スロットがしっかりとクランプされていることを確認してください。
③ 給水管、オーバーフロー管、下水管が所定の位置に固定されていることを確認してください。
3 点の青いクラスプ クリップで漏れを防ぎます。
④ 特別な注意: 手動排水バルブは閉じたままにし、掃除の場合にのみ開いてください。
そしてその後閉店。
6.3 給水
(1)水抜き
入口スイッチを開き、入口流量が適切になるように「流量調整装置」を確認および調整します。
インデックス要件の範囲内に維持されます。
汚水排出口の手動弁が閉まっていることを確認し、流れ口の上蓋を開けます
タンクを確認し、卵胞デバイス内に流れが始まっているかどうかを観察します。流水があれば、
は正常ですが、水が流れていない場合、または流量が非常に遅い場合は、入口が適切かどうかを確認してください。
水と流量調整装置は正常に設定されています。
(2)貯水機能を確認する
上部のカバーを開けると、フロープールの中央にあるシリンダーの部屋が水です
ストレージおよび測定プール。水が正常に貯留されているか、液面レベルを確認する
残りの口からこぼれるまでゆっくりと上昇します。同時に、存在するかどうかを確認します。
などの照明機器を使用して、測定プール内の不純物や残留物を測定します。
懐中電灯、不純物がある場合は、水を再度保管する前に排出または除去してください。
(3)濁度プローブの設置
濁度センサーを上部カバーに挿入し、上部カバーのカードスロットにねじ込み、
全体をフロープールに挿入し、上部カバーをフロープールカバーに近づけます。
(4)パワーアップ
上記のプロセスが完了すると、センサーの電源がオンになり、収集によって測定できるようになります。
プロトコル、送信機など。
6.4 校正
濁度センサーは直接取り付けて使用でき、2回目の校正は必要ありません。
最初のインストール用。顧客が必要とする場合、またはデータ オフセットが後で見つかった場合
メンテナンスの際、弊社ではワンポイントのサンプル水として水道水を推奨しております。
キャリブレーションとキャリブレーション パラメータは、ホスト コンピュータまたは
通信プロトコルレジスタの形式。
7. メンテナンスのスケジュールと方法
7.1 メンテナンス周期
メンテナンス作業 | 推奨メンテナンス頻度 |
センサーのクリーニング | 毎月 |
校正センサー | 1~2ヶ月に1回、使用状況に応じて |
フローセルの洗浄 | 1~2ヶ月に1回、使用状況に応じて |
クリーニングブラシを交換する | 6か月ごと |
正確な測定値を維持するには、清潔であることが非常に重要です。
7.1.1 電源が正常であることを確認する
供給電圧はDCで、電圧値はDC12-24Vで、電圧は安定しています。
7.1.2 流入水が正常であることを確認する
パイプから水が出てきます。
流入した水は循環タンクに流入する可能性があります。
循環タンク入口の水のオーバーフローがありません。
7.1.3 スムーズな排水の確認
流入水が正常であると判断した上で、循環液の液面レベルを
タンクは正常で、水のオーバーフローはありません。
検査装置(バックプレーン、バックプレーン、内部循環トラフ)水の有無、
水が存在する場合、それは水の状況が起こる前に存在していましたが、この現象の原因は 2 つあります。
1つは水圧です。循環タンクから直接水が溢れます。2つ目は水圧が悪いです。
水圧が高すぎる可能性がある場合、排水が循環タンクから水がこぼれる可能性があります。
大きくて排水が悪い。
7.2 プローブのメンテナンス
7.2.1 センサーの清掃
メーターの電源を切り、フロースロットからセンサーを取り外し、センサーを掃除します。
軽い穴を掃除するときは、綿棒で掃除する必要があります。できればコットンを使用してください。
アルコールに浸した綿棒。現場にアルコールがない場合は乾いた綿棒を使用し、ない場合は紙を使用します。
タオル。
7.2.2 光源を確認する
センサーの電源を入れます。測定状態に入ったら、センサーの光ポートを合わせます
白い壁と一緒に。通常、センサーからは次のような断続的な赤い斑点が観察されます。
レーザーポインターと肉眼で知覚される明るさは、レーザーポインターの明るさ以上である必要があります。
レーザーポインター。光源の一般的な障害状態は次のとおりです。
a) 電源を入れても変化がなく、発光もしない。
b) 赤いスポットは暗く、レーザー ポインターよりもはるかに明るくありません。
c)センサーの光穴に水垢がないことを確認すると、赤い斑点が現れます。
集中した赤い輝点ではなく、放射されます。
光源に障害が発生した場合、センサーをフロースロットから取り外して、フロースロットに送り返すことができます。
メーカーに修理と校正を依頼してください。センサーをフロースロットに戻す前に、
機器の電源をオフにするために必要です。循環口に入れたら軽く押す
手でしっかりと挿入し、傾いていないことを確認してください。かどうかを観察できます。
センサーは機器の側面から取り付けられます。
7.2.3 循環タンクの洗浄
チューブブラシを使用してフロータンクを清掃し、タンクの底壁と側壁が汚れていないことを確認します。
目に見える沈殿物がないこと。
7.2.4 実行ステータスの確認
上記メンテナンス終了後、取水量等の日常計測作業を実施します。
プローブ採取の再開や測定値などの検証作業が可能
現場の要件に応じて比較と一点校正を実行できます。
8. トラブルシューティング
表 5-1 に、一般的な問題の症状、考えられる原因、および推奨される解決策を示します。
低域濁度計に遭遇しました。あなたの症状にリストがない場合、または次のいずれでもない場合は、
ソリューションで問題が解決しますので、お問い合わせください。
エラー | 考えられる原因 | 解決 |
測定値は 高すぎる、低すぎる、または 不安定 |
異常な 発光 センサーの |
に従って発光状態を確認してください。 取扱説明書 |
貯水異常 |
給水口、貯水池、および水が入っているかどうかを確認してください。 残りは正常です |
|
明かり窓が台無しになる |
光学窓の洗浄効果を確認する そしてクリーニングブラシ。クリーニングブラシが磨耗している場合 窓の表面を適切にこすることができず、 クリーニングブラシを交換する |
|
水路異常 |
入口流量 設定が間違っています |
入口流量を確認し、それに応じて調整します 製品パラメータに |
流れが悪い オーバーフロー水 |
オーバーフローポート間の正の降下を確保する スムーズな排水を確保するためのドレンパイプ そしてオーバーフローを避ける |
表 5-1 よくある質問のリスト
9. 保証の説明
(1) 保証期間は1年間です(消耗品を除く)。
(2) 以下の場合は本品質保証の対象外となります。
① 不可抗力、天災、社会不安、戦争(宣告・宣告の有無を問わず)、
テロ、戦争、または政府の強制によって引き起こされた損害。
②誤用、過失、事故、または不適切な使用や取り付けによって生じた損傷。
③当社へ商品を返送する際の運賃。
④対象となる部品や製品を速達または速達で発送する場合の運賃
保証。
⑤出張して現地で保証修理を行います。
(3) この保証には、当社が製品に関して提供する保証内容のすべてが含まれます。
① この保証は、保証条件の最終的、完全かつ排他的な記述を構成し、いかなる個人または代理人も、以下の名において他の保証を確立する権限を与えられません。
当社。
②上記の修理・交換・返金等の救済措置は以下の通りです。
この保証に違反しない例外的な場合、および交換または返品の救済策はありません。
お支払いは当社の製品そのものに対するものです。無過失責任またはその他の法理論に基づいて、当社は
当社は、製品の欠陥または過失によって生じたその他の損害については責任を負いません。
これには、これらの状態に因果的に関連するその後の損害も含まれます。
10.通信プロトコル
RS485 通信プロトコルは MODBUS 通信プロトコルを使用し、センサーは
奴隷として使われた。
データバイト形式。
ボーレート | 9600 |
開始位置 | 1 |
データビット | 8 |
ストップビット | 1 |
チェックデジット | N |
データの読み取りおよび書き込み (標準 MODBUS プロトコル)
デフォルトのアドレスは 0x01 ですが、アドレスはレジスタによって変更できます。
10.1 データの読み取り
ホストコール(16進数)
01 03 00 00 00 01 84 0A
コード | 関数の定義 | 備考 |
01 | デバイスアドレス | |
03 | 機能コード | |
00 00 | 開始アドレス | 詳細についてはレジスタ表を参照してください |
00 01 | レジスタ数 | レジスタの長さ (1 レジスタあたり 2 バイト) |
84 0A | CRC チェックサム、フロントロー、バックハイ |
スレーブ応答(16進数)
01 03 02 00 × × × × × ×
コード | 関数の定義 | 備考 |
01 | デバイスアドレス | |
03 | 機能コード | |
02 | 読み取られたバイト数 | |
XX XX | データ (フロント ロー DCBA、バック ハイ DCBA) | 詳細についてはレジスタ表を参照してください |
XX XX | CRC チェックサム、フロントロー、バックハイ |
10.2 データの書き込み
ホストコール(16進数)
01 10 1B 00 00 01 02 01 00 0C C1
コード | 関数の定義 | 備考 |
01 | デバイスアドレス | |
10 | 機能コード | |
1B00 | レジスタアドレス | 詳細についてはレジスタ表を参照してください |
00 01 | レジスタ数 | 読み出しレジスタ数 |
02 | バイト数 | 読み出しレジスタ数×2 |
01 00 | データ (フロント ロー DCBA、バック ハイ DCBA) | |
0C C1 | CRC チェックサム、フロントロー、バックハイ |
スレーブ応答(16進数)
01 10 1B 00 00 01 07 2D
コード | 関数の定義 | 備考 |
01 | デバイスアドレス | |
10 | 機能コード | |
1B00 | レジスタアドレス | 詳細についてはレジスタ表を参照してください |
00 01 | 書き込まれたレジスタの数を返します | |
7D 2D | CRC チェックサム (フロントローとバックハイ) |
10.3 CRC チェックサムの計算
(1) 1 つの 16 ビット レジスタを 16 進数 FF (つまり、すべて 1) としてプリセットし、このレジスタを CRC と呼びます。
登録する。
(2) 最初の 8 ビットバイナリデータ (両方とも通信情報の最初のバイト) を Iso-oring します。
フレーム) を 16 ビット CRC レジスタの下位 8 ビットと比較し、その結果を CRC レジスタに置きます。
データの上位 8 ビットは変更されません。
(3) CRC レジスタの内容を 1 ビット右に (下位側に向かって) シフトして、
最上位ビットを 0 にして、右シフト後のシフトアウトされたビットを確認します。
(4) シフトアウトされたビットが 0 の場合: ステップ 3 を繰り返します (再度 1 ビット右にシフトします)。シフトアウトされたビットが 1 の場合、CRC
iso-or のレジスタと多項式 A001 (1010 0000 0000 0001)。
(5) 手順 3 と手順 4 を 8 回右シフトし、8 ビットのデータ全体が揃うまで繰り返します。
全体的に加工されています。
(6) 通信情報フレームの次のバイトについて、手順 2 ~ 5 を繰り返します。
(7) このレジスタの全バイトを取得した後に取得した 16 ビット CRC レジスタの上位バイトと下位バイトを交換します。
以上の手順で通信情報フレームが計算されました。
(8) 最終的な CRC レジスタの内容は次のように取得されます: CRC コード。
10.4 レジスタテーブル
開始アドレス |
指示 説明 |
の数 レジスター |
データ形式(16進数) |
0x0700H |
ソフトウェアを入手する およびハードウェア 改訂版 |
2 |
合計4バイト 00~01:ハードウェアバージョン 02~03:ソフトウェアバージョン たとえば、0101 と読むと 1.1 を表します。 |
0x0900H | SNの取得 | 7 |
合計14バイト 00: 予約済み 01~12:シリアル番号 13: 予約済み シリアル番号の 12 バイトは ASCII コードに従って変換されます。つまり、工場出荷時のシリアル番号です。 |
0x1100H |
ユーザー 校正K/B (読み書き) |
4 |
合計8バイト 00~03:K 04~07:B たとえば、K を読み取るには、4 バイトのデータとして読み取ります (前方の下位ビット、DCBA 形式、このデータを浮動小数点に変換する必要があります、変換方法については以下を参照) たとえば、k を書き込むには、k を 32 ビット浮動小数点に変換して (DCBA 形式) で書き込む必要があります。 |
0x1B00H |
ブラシの電源オン 起動設定 |
1 |
合計2バイト 00~01: 0x0000 が電源投入時に起動しない 0x0100 電源オンとセルフスタート |
0x2600H |
濁度値 取得 |
2 |
読み取った濁度値は4バイトのデータです。 (下位が前、DCBA形式であり、このデータを浮動小数点数に変換する必要があります。変換方法は以下の通りです) |
0x3000H |
デバイス アドレス(読み取りおよび書き込み) |
1 |
合計2バイト 00~01:デバイスアドレス 設定範囲は1~254です。 例えば、取得したデータは 02 00 (低い位置が前であればアドレスが 2 であることを意味します) アドレス 15 を例にとると、0F 00 対応するアドレスを書き込みます(前方の下部) 現在のデバイス アドレスが不明な場合は、FF を共通デバイス アドレスとして使用して、現在のデバイス アドレスを問い合わせることができます。 |
0x3100H |
ブラシ起動 (書き込みのみ) |
0 | 書き込み長が 0 の書き込みコマンドを送信します。 |
0x3200H |
みがきます 繰り返しスタート 時間設定 (読んで 書く) |
1 |
合計2バイト 00~01: 時間 読み取り値 1E 00 (デフォルト) を例にとります。実際の値は 0x001E、つまり 30 分です。 たとえば、60 分間書き込みが必要な場合は、3C 00 に変換して書き込みます。 |
10.5 浮動小数点数の変換アルゴリズム
10.5.1 浮動小数点数から 16 進数への変換
ステップ 1: 17.625 の浮動小数点表現を 2 進浮動小数点に変換する
まず、整数部分のバイナリ表現を見つけます。
17 = 16 + 1 = 1×24+0×23+0×22+0×21+1×20
したがって、整数部分 17 のバイナリ表現は 10001B です。
次に、小数部分のバイナリ表現を見つけます。
0.625= 0.5 + 0.125 = 1 x 2-1+0×2-2+1×20
したがって、小数部分 0.625 の 2 進表現は 0.101B です。
したがって、17.625 を浮動小数点形式で表すと、バイナリ形式の浮動小数点数は 10001.101B になります。
ステップ 2: Shift キーを押して指数を見つけます。
小数点の前が 1 桁になるまで 10001.101B を左にシフトすると、1.0001101B が得られます。10001.101B = 1.0001101 B x 24。したがって、指数部分は 4 で、これを 127 に加算すると 131 になり、そのバイナリ表現は 10000011B になります。
ステップ 3: 終了番号を計算する
1.0001101B の小数点の前の 1 を削除すると、末尾の数字 0001101B が得られます (小数点の前の 1 は 1 でなければならないため、IEEE では小数点以下の 1 のみを記録するように指定されています)。23 ビットの末尾の数値に関する重要な注意事項: 最初のビット (つまり、隠しビット) はコンパイルされません。隠しビットはセパレータの左側のビットで、通常は 1 に設定され、抑制されます。
ステップ 4: シンボル ビットの定義
正の数値の符号桁は 0、負の数値の符号桁は 1 であるため、17.625 の符号桁は 0 になります。
ステップ 5: 浮動小数点に変換する
1桁の符号+8桁の指数+23桁の仮数
0 10000011 00011010000000000000000B (16 進数の 0x418D0000 に相当)
10.5.2 16 進数から浮動小数点数への変換
ステップ 1: 16 進数 0x427B6666 を 2 進浮動小数点数 0100 0010 0111 1011 0110 0110 0110 0110 0110B に変換し、符号、指数、仮数ビット 0 10000100 111101101101100110011001 10b
1桁の符号+8桁の指数+23桁の仮数
符号ビット S:
インデックスビットE: 10000100B = 1×27+0×26+0×25+0×24+1×23+0×22+0×20
=128+0+0+0+0+0+4+0+0=132
最後の桁 M: 11110110110011001100110B = 8087142
ステップ 2: 浮動小数点数を計算する
D =(-1)5×(1.0=M/223)×2E-127
= (-1)0×(1.0+8087142/223)×2132-127
= 1 × 1.964062452316284 × 32
= 62.85
