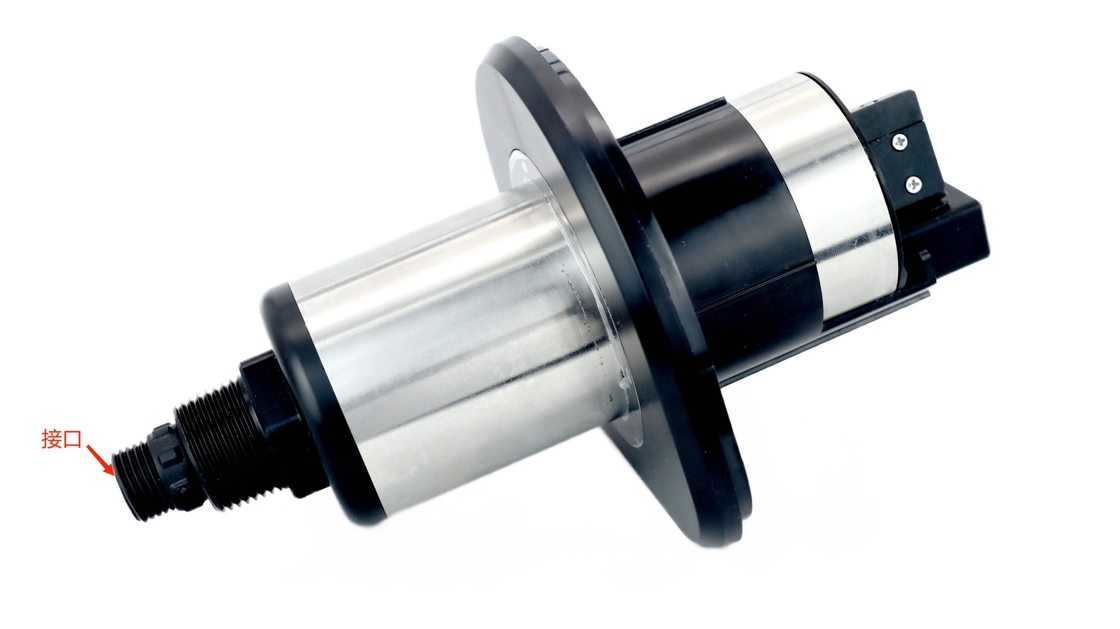

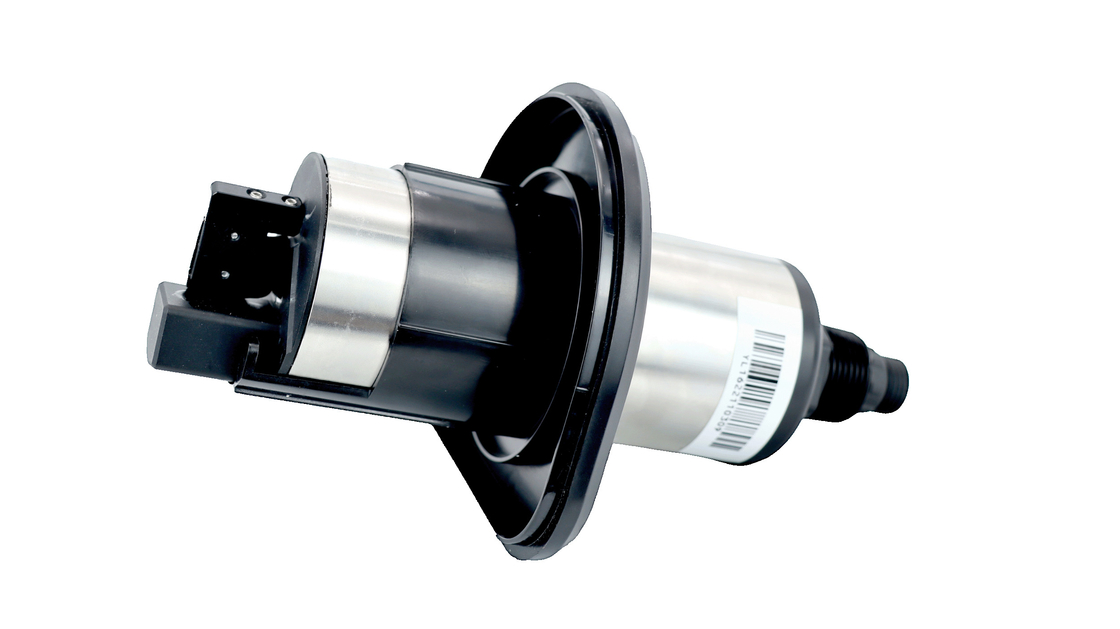

水産物/工業製造用 0~50度で動作する水質センサー

1.紹介



低距離気流計は,飲料水の質をオンラインモニタリングするために使用されます.

トルビディティ検知限界,高精度測定.この装置は,以下の特徴を持っています:

リモート・コンパクトで,リモート・コンパクトで,

クラウドプラットフォームや携帯電話のデータモニタリング,RS485-Modbus通信.

蛇口水,二次水供給の混ざり度に関するオンラインモニタリングに広く使用できます

パイプネットワークの終端水,直接飲料水,膜で濾過された水,プール,表面水.



2.特徴



• 超低の鈍感感検知制限値
• 高精度調査
• 機器は長時間維持料無料です
• 水を節約する作業とデジタル出力
• クラウドプラットフォームや携帯電話のデータ監視をサポートする
• RS-485,MODBUS プロトコルをサポート
• 自社開発のデフォーム 測定装置で,水泡を効果的に除去します
• センサーは,効率的にライトウィンドウをきれいにすることができます.
• オンラインの曇り度分析器は標準的な90°散乱方法を採用します



3.センサーサイズ図

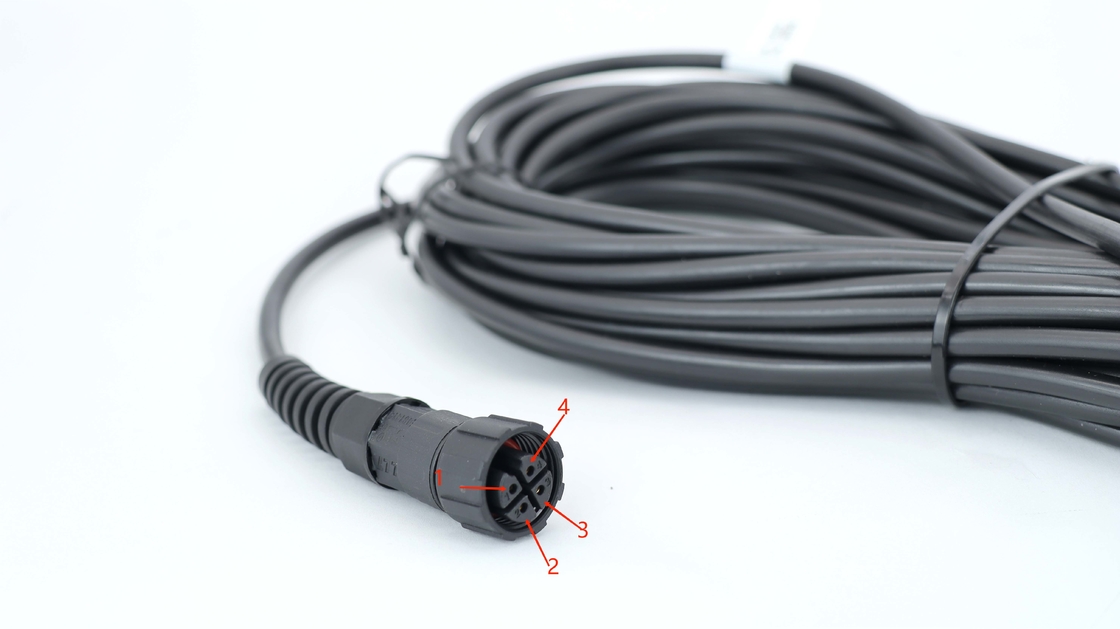

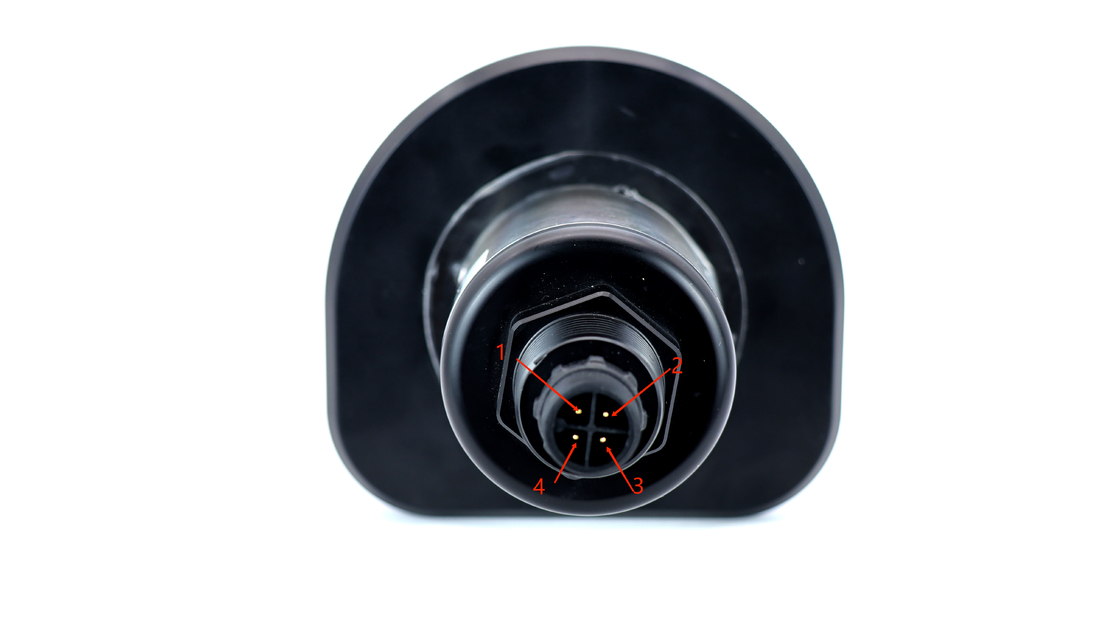

4ケーブルの定義

4本のワイヤ AWG-24 または AWG-26 シールドワイヤ OD=5.5mm



1, レッド・パワー (VCC)

2白色485 日付B (485B)

3緑色485 日付_A (485_A)

4ブラック・グラウンド (GND)

5裸のワイヤ 遮蔽



5. テクニカル仕様

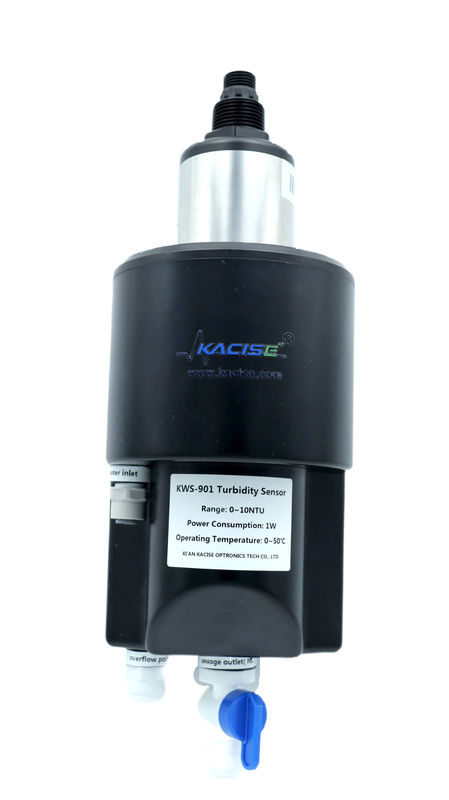

名前	低範囲不透明感センサー
範囲	0~10NTU
精度	0.01NTU または ±2% (大きいものを選べ)
決議	0.001NTU
光源	LED
権力 の 消耗	0.6W (ブラシを閉じ) 1W (ブラシを動かしている)
パワー	DC 12~24V,1A
流量範囲	180~500mL/分
温度範囲	0~50°C
センサーのサイズ	Φ54.6mm*193.5mm
入口パイプ	2点PEパイプ
排水管	3点 PE パイプ
生産量	モッドバス RS485
維持する	自浄化ワイパー
ボディ素材	水道:PC+ABS センサー:316L+POM



注記:

1上記の技術パラメータは標準液体環境でのデータです.

2センサーの寿命と保守の校正頻度は実際のフィールド条件と関係しています.



6設備の設置と運用

6.1 構成表

標準設定	番号	コメント
低距離タービダイメーター	1
流量セル	1
マウントプレート	1
水の入口ホース/排水ホース/溢れ流	3
流量調節装置	1
ケーブル	1	10m
送信機	1	オプション (標準ではない)



6.2 設置説明書

6.2.1 固定装置

図 (a) または図 (b) に示された設置方法を選択して,

実際の設置環境

                                            (a) 壁設置図 (b) バックプレンの設置図 (c) マウントプレートの大きさ



6.2.2 設置注意事項

1 バックプレンがしっかりと設置されていることを確認する.

2 循環スロットがしっかりと固定されていることを確認してください.

3 水の入り口,溢れ,および下水道パイプが固定されていることを確認してください,そして2

漏れを防ぐために3点の青いロックを固定します

4 特別注意: 手動排水弁は閉めていて,掃除のためにしか開かないでください.

その後 閉鎖されました









6.3 水供給

(1) 排水水

入口スイッチを開いて,チェックし,調整する"流量調節装置",ので,入口流量

インデックス要件の範囲内にとどまる.

下水道出口の手動バルブが閉ざされていることを確認し,流れの上蓋を開きます

流水がある場合,それは,水源を保持する.

流れ水がないか,流量が非常に遅い場合は,入口が

水と流量調節装置が正常に設定されています

(2) 水貯蔵機能をチェック

流水プールの中央にシリンダーの部屋は,水です

貯蔵池と測定池. 水が正常に貯蔵されているか,液体のレベルが

残りの口から流れるまでゆっくりと上がります.同時に,

測定池内の不純物や残留物として,照明機器の助けで,例えば

汚れがある場合は,水を再び貯蔵する前に放出または取り除く.

(3) ぼんやり感探査機を設置する

上部のカバーカードスロットにそれをスクロール,その後

流量プールに整体を挿入し,上部の蓋を流量プール蓋に近付けます.

(4) 電源を起動

上記処理を完了した後,センサは,取得によって電源と測定することができます

プロトコル,トランスミッターなど







6.4 カリブレーション

鈍感感センサーは直接設置して使用することができ,第2回校正は不要です.

顧客がそれを必要とする場合,またはデータオフセットは,後期に

単点水サンプルとして水道水を使用することを提案します

コンピュータまたはコンピュータの端末に書き込むことができます.

通信プロトコル登録の形式



7メンテナンスのスケジュールと方法

7.1 メンテナンスサイクル

メンテナンスの任務	推奨保守頻度
センサーの清掃	毎月
カリブレーションセンサー	使用状況に応じて 1~2ヶ月ごとに
フローセル清掃	使用状況に応じて 1~2ヶ月ごとに
掃除ブラシを入れ替える	6ヶ月ごとに

清潔さ は 正確 な 測定 を 維持 する ため に 極めて 重要 です.

7.1.1 電源が正常に動いていることを確認する

電源電圧はDCで,電圧値はDC12-24Vで,電圧は安定しています



7.1.2 入水量が正常であることを確認する

パイプから水が出ています.

流入水は循環タンクに流れる.

循環タンクの入口に水溢れがない.



7.1.3 流水が平らか確認する

流通中の液体のレベルは,入水が正常であることを決定した上で,

タンクが正常で,水が溢れていない場合

検査装置 (裏面,裏面,内循環槽) 水があるかどうか

水の状況の前に存在していた水がある場合 この現象の原因は2つあります

循環タンクから水が直接溢れ,第二,悪い

循環タンクから水が流れるようにします. 水圧があまりにも高すぎることを排除できれば,

大きく 排水が悪い



7.2 探査機の維持

7.2.1 清潔なセンサー

メーターの電源を消して センサーを流出口から取り出して センサーを掃除します

ライトホール を 掃除 する 時,綿棒 で 掃除 する 必要 が あり ます.綿棒 を 使う こと が でき ます.

アルコールに浸したスワップ.現場にアルコールがない場合は,乾燥した綿のスワップを使用します.そうでない場合は,紙を使用します.

タオル



7.2.2 光源を確認する

測定状態に入ると,センサーの光学ポートを調整

通常,あなたは,センサーから間歇的な赤い斑点を観察することができます

レーザーポインタと裸眼で認識される明るさは,

レーザーポインタ 照明源の一般的な故障状態は:

(a) 電源を入れると変化せず,光が放出されない.

(b) 赤色は暗く,レーザーポインタよりも明るくない.

c) センサーの光孔が水の汚れがないことが確認されたとき,赤い斑点が表示されます.

濃縮されていない赤色明るい斑点が放出されます

光源の故障では,センサーは,流量スロットから取り外され,

センサーを流量スロットに戻す前に,

循環スロットに入れた後,それを軽く押す.

手を入れ,傾きがないようにしてください.

センサーが装置の側から設置されている場合



7.2.3 清潔な循環タンク

タンクの下部と横壁が

目に見える堆積物がない.





7.2.4 実行状態の確認

上記の保守が完了した後,水の入水などの通常の測定作業

測定値などの検証作業が再開できます.

比較と単点校正は 現地要件に応じて実施できる.



8銃撃のトラブル

表 5‐1 は,一般的な 問題 の 症状, 可能 な 原因, 推奨 さ れ て いる 解決策 を 挙げ て い ます.

低範囲のタービダイメーターで経験した症状は

解決策は,あなたの問題を解決します,私達に連絡してください.



エラー	可能性のある原因	解決法
測定値は 高いか低いか 不安定性	異常 発光 センサー	照明状態を 操作説明書
	水貯蔵異常	水の入口,貯水,および 残りは正常です
	窓の光が壊れる	光学窓の清掃効果を確認 洗濯ブラシを履いている場合 窓の表面を ちゃんと掻き切れない 掃除ブラシを入れ替える
水路異常	入口流量 設定が間違っている	入口流量を確認し,それに応じて調整 製品のパラメータ
	流通が悪かった 溢れる水	オーバーフローポートの間のポジティブな落下を確保 流出管も,流出がスムーズにできるように 溢れ出さないように

表 5-1 よくある質問一覧

9保証の説明

(1) 保証期間は1年 (消耗品を除く).

(2) この品質保証は,以下のケースには適用されません.

1 不正力,自然災害,社会不安,戦争 (宣言されたものでも非宣言されたものでも)

テロや戦争や 政府による強制による損害などです

2誤用,過失,事故,または不適切な使用および設置による損傷.

3 貨物の返送料を当社に送る

4 貨物料金は,本規則に該当する部品または製品の急送または急送料

保証書

5 地元で保証修理を行うために移動.

(3) 本保証には,当社の製品に関する保証の内容がすべて含まれています.

1 この保証は,保証の条件の最終,完全,および独占的な声明を構成し,いかなる個人または代理人は,

私たちの会社です

2 上記のように,修理,交換,または返済の救済措置は,

この保証を侵害しない例外的な場合,および交換または返品の救済策

厳格な責任または他の法的理論に基づいて,私たちの

欠陥のある製品や不注意による他の損害に対して責任はない.

この条件と因果関係のある後続的な損害を含む.



10.通信プロトコル

RS485通信プロトコルはMODBUS通信プロトコルを使用し,センサーは

奴隷として使われた

データバイト形式

バウッド率	9600
スタート位置	1
データビット	8
ストップビット	1
チェック数字	N

データを読み書き (標準MODBUSプロトコル)

デフォルトの住所は0x01です. 住所は登録によって変更することができます.



10.1 読み取りデータ

ホスト呼び出し (十六進数)

01 03 00 00 00 01 84 0A

コード	機能の定義	コメント
01	デバイスのアドレス
03	機能コード
00 00	スタート アドレス	詳細については,登録表を参照してください
00 01	登録数	レジスタの長さ (1 レジスタに 2 バイト)
84 0A	CRCチェックサム,前側が低い,後ろ側が高い



スレーブの答え (六進数)

01 03 02 00 xx xx xx

コード	機能の定義	コメント
01	デバイスのアドレス
03	機能コード
02	読み取られたバイト数
XX XX	データ (前下,後ろ高DCBA)	詳細については,登録表を参照してください
XX XX	CRCチェックサム,前側が低い,後ろ側が高い









10.2 書き込みデータ

ホスト呼び出し (十六進数)

01 10 1B 00 00 01 02 01 00 0C C1





コード	機能の定義	コメント
01	デバイスのアドレス
10	機能コード
1B 00	登録アドレス	詳細については,登録表を参照してください
00 01	登録数	読み取りレジスタの数
02	バイト数	読み取りレジスタの数 x2
01 00	データ (前下,後ろ高DCBA)
0C C1	CRCチェックサム,前側が低い,後ろ側が高い



スレーブの答え (六進数)

01 10 1B 00 00 01 07 2D



コード	機能の定義	コメント
01	デバイスのアドレス
10	機能コード
1B 00	登録アドレス	詳細については,登録表を参照してください
00 01	入力されたレジスタの数を返します.
7D 2D	CRC チェックサム (前側が低い,後ろ側が高い)



10.3 CRCチェックサムを計算する

(1) 16 ビットレジスタをヘクサデシマル FF (つまり,すべての 1s) としてプリセットし,このレジスタを CRC と呼びます.

登録する

(2) 最初の8ビットバイナリデータ (通信情報の最初のバイトの両方) を分離する

16 ビット CRC レジスタの下8 ビットとCRC レジスタに結果を置く

上の8ビットは変わらず

(3) CRCレジスタの内容を右に1ビット移動 (下方へ)

右のシフトの後,シフトアウトビットを確認します.

(4) 移動されたビットが0である場合:ステップ3を繰り返す (右に再び1ビット移動); 移動されたビットが1である場合,CRC

リストとポリノミアル A001 (1010 0000 0000 0001) を iso-or について.

8回右シフトが行われるまで,すべての8ビットデータが

完全に処理されます

(6) 通信情報フレームの次のバイトで 2 から 5 までのステップを繰り返します.

(7) 16 ビット CRC レジスタのすべてのバイトの後に取得された16 ビット CRC レジスタの上位バイトと下位バイトを交換する

通信情報フレームは上記の手順に従って計算されています.

(8) CRC レジスタの最終的な内容は,以下のように得られます:CRCコード.





10.4 登録表

スタートアドレス	コマンド 記述	番号 レジスタ	データ形式 (十六進法)
0x0700H	ソフトウェアを取得 ハードウェア レヴ	2	合計4バイト 00~01: ハードウェア版 02 ~ 03: ソフトウェアバージョン 例えば 0101 は 1 を表します.1
0x0900H	SN を取得する	7	14バイト 00: 予約 01 ~ 12: シリアル番号 13: 予約 シリアル番号の12バイトは,工場のシリアル番号であるASCIIコードに従って翻訳されます.
0x1100H	ユーザー カリブレーション K/B (読み/書き)	4	合計 8 バイト 00~03:K 04~07:B 例えば,K を読み取るには, 4 バイトのデータとして読み取れます (前面は低ビット,DCBA 形式で,このデータを浮動点に変換する必要があります.変換方法については下記を参照してください) k を 32 ビットの浮動点文字に変換して (DCBA 形式) に書き込む必要があります
0x1B00H	ブラシの電源 起動設定	1	合計2バイト 00~01: 0x0000 は電源で起動しない 0x0100 電源と自動起動
0x2600H	ぼんやり値 アクセス	2	読み込み不透明度値は 4バイトです (低位位置は,DCBAフォーマットで,このデータは変更浮動点数に変換する必要があります.変換方法は下記に示されています)
0x3000H	装置 アドレス (読み書き)	1	合計2バイト 00~01: デバイスのアドレス 1~254から設定できます 例えば,取得したデータは02 00 (低位置が前方にある場合,アドレスが2であることを意味します) 住所 15 を例に 0F 00 とします 対応するアドレスを書きなさい (前面が低い) 現在のデバイスアドレスを要求するために,一般的なデバイスアドレスとしてFFを使用できます.
0x3100H	ブラシを起動 (書き込みのみ)	0	0 の書き込み長さの書き込みコマンドを送信する
0x3200H	ブラシ 繰り返し起動 時間設定 (読み取りと 書く)	1	合計2バイト 00~01: 時間 読み取り値 1E 00 (デフォルト) を例に挙げると,実際の値は 0x001E,つまり 30分です. 3C00に変換してください. 3C00は,



10.5 浮動小数点数の変換アルゴリズム

10.5.1 浮動小数点を六進数に変換する



ステップ1: 17.625 の浮動点表示を二進数浮動点表示に変換する

整数部分のバイナリ表現を見つけます

この式は,⁴+0×2³+0×2²+0×2¹+ 1×2⁰

10001B です. この数字は,

分数部分の二進法表現を見つけます.

0.625=0.5 + 0.125 = 1 × 2^-1+0 x2^-2+ 1 x2⁰

0.625 は 0.101B です.

10001.101B です. この数字は,



2つ目のステップは,指数を見つけるためのシフトです.

10001.101B を左に移動して,小数点の前に1桁だけ残るまで移動します. そして10001.101B = 1.0001101 B x 2⁴倍数分数は 4 です. 127 を足すと 131 になります. 倍数分数は 10000011B です.



ステップ3: 最終数を計算する

桁の前にある 1 を取り除くと,最後の数字 0001101B が出ます (桁の前にある 1 が 1 になるからです)IEEE は,小数点の後に1つだけ記録されるべきだと規定している). 23 ビットの尾行数について重要な注意事項:最初のビット (すなわち隠されたビット) はコンパイルされません.隠されたビットは,通常1に設定され,抑制される分離器の左側のビットです.



ステップ4: シンボルのビット定義

プラス数には 0 の記号桁があり,マイナス数には 1 の記号桁があるので 17.625 は 0 の記号桁を持っています.



ステップ5:浮動点に変換する

1桁の記号 + 8桁の指数 + 23桁のマントッサ

0 10000011 00011010000000000000000B (十六進法で0x418D0000に対応する)



10.5.2 ヘクサデシマルの数字を浮動小数点数に変換する



ステップ1: 六進数 0x427B6666 を二進数 0100 0010 0111 1011 0110 0110 0110 0110 0110 0110B に変換し,そしてマントイスタビット 0 10000100 111101101101100110011001100110b

1桁の記号 + 8桁の指数 + 23桁のマントッサ

シグナルビットS:

インデックスビット E: 10000100B = 1×2⁷+0×2⁶+0×2⁵+0×2⁴+1×2³+0×2²+0×2⁰

=128+0+0+0+0+0+0+4+0+0=132

最後の数字 M: 11110110110011001100110B = 8087142



ステップ2:浮動小数点数を計算する

D =(−)⁵×(1.0=M/2²³) ×2^E-127

= (-1)⁰×(1.0+8087142/2²³) ×2^132-127

= 1 x 1.964062452316284 x 32

=62 でした85
