| 起源の場所: | 中国 (大陸) |
| ブランド名: | Kacise |
| 証明: | CE,FDA |
| モデル番号: | KWD-100 |
| 最小注文数量: | 10-1000 |
|---|---|
| 価格: | $100-$2000 |
| パッケージの詳細: | 共通パッケージまたはカスタムパッケージ |
| 受渡し時間: | 10〜15日 |
| 支払条件: | L/C,D/A,D/P,T/T,ウェスタンユニオン,マネーグラム |
| 供給の能力: | 2000個/日 |
| 議定書: | MODBUS | インターフェース: | RS485 |
|---|---|---|---|
| 電源は: | 18650電池 | 作業温度範囲 ((°C): | -20~60 |
| 外部の電源電圧 (V): | 12~25歳6 | 外部の電源電流 (mA): | 100 |
| 保護レベル: | IP68 | ||
| ハイライト: | RS485 インターフェース ハンドヘルド 超音波センサー,Modbus プロトコル ハンドヘルド 超音波センサー,深さの測定 手持ちの超音波センサー |
||
ポータブル超音波深度測深機 KWD100
1.製品導入
ポータブル超音波検出器 KWD100 は、持ち運びや測定を目的として開発されたハンディターミナルコンピュータです。外観は軽く、構造は耐久性があり、操作が簡単でシンプルかつ直感的であるため、作業効率とユーザーエクスペリエンスが大幅に向上し、さまざまな環境での使用に適応できます。
本製品は超音波測距の原理に基づいており、水中測距機能と水中深度測定機能を実現できます。この製品の特徴は、機械に取り付けられた振動子を使って深さを測定できることです。外部電源や外部通信にも使用できます。同社のさまざまな測距センサーまたはトランスデューサーは、対応する測距作業を実行します。各超音波トランスデューサーのパラメータは、さまざまな状況に対応するために異なります。この製品はトランスデューサーとセンサーの信号波形を読み取ることができるため、担当者が適切な判断を下すのに便利です。

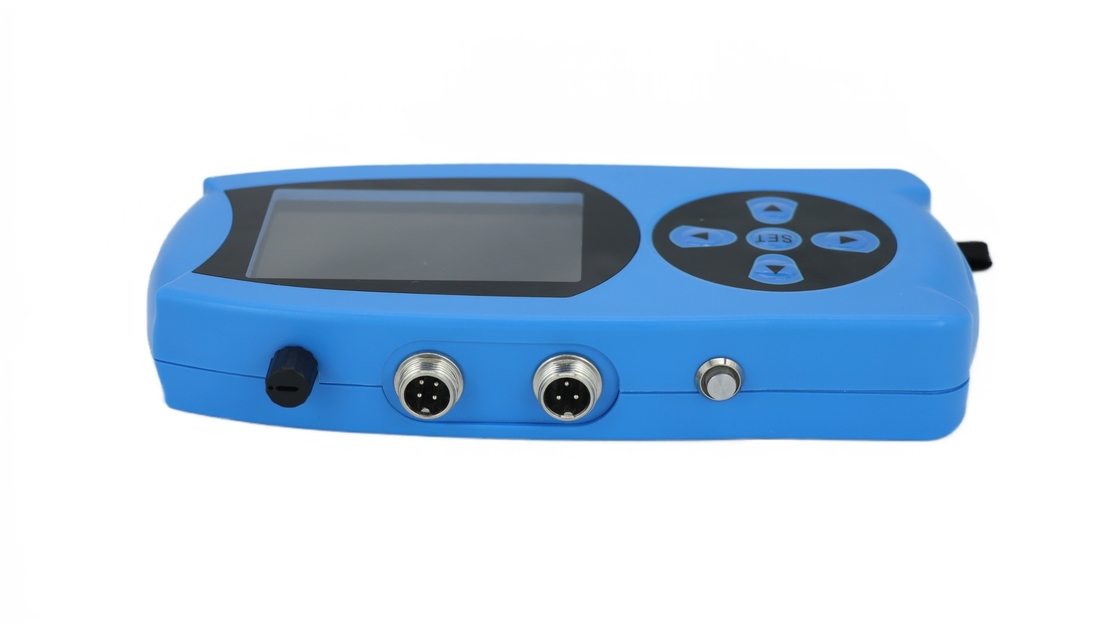

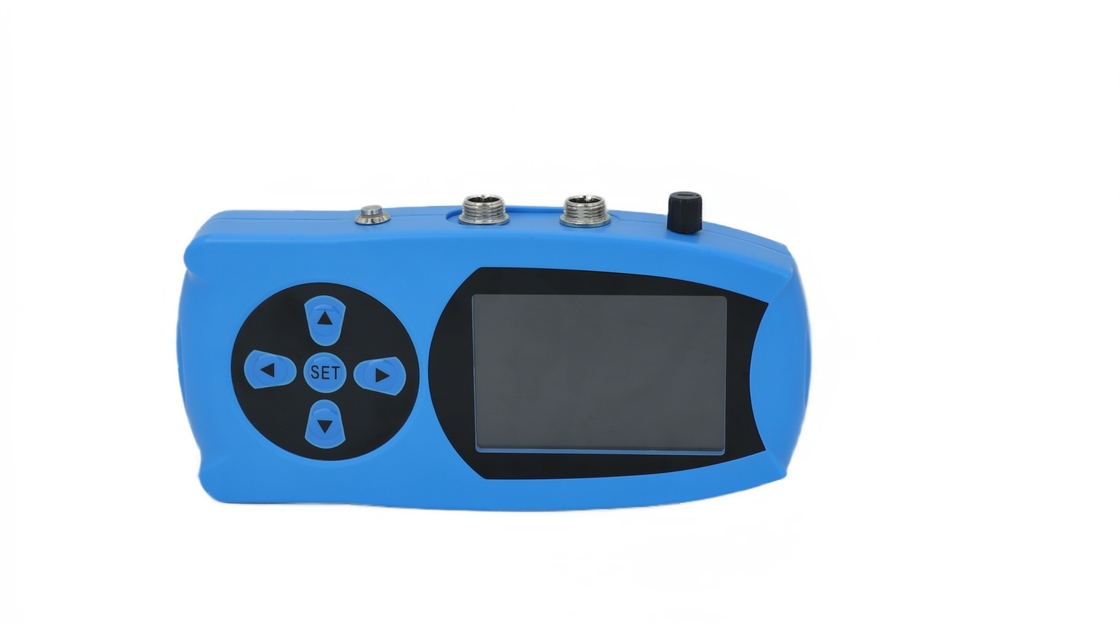

2. 外観紹介
●スイッチ：ハンディターミナルの電源をON/OFFするために使用します。
● トランスデューサーコネクタ: さまざまなタイプの超音波トランスデューサーを接続するために使用されます。
●センサーコネクタ：各種測距センサーの接続に使用します。
●電圧調整ノブ：出力電源の電圧を調整するために使用されます（〜12〜24V）。
● キー入力: デバイスの操作に使用されます。
● LCD 画面: さまざまな値とグラフィックを表示します。
●紛失防止ハンドストラップ：手に掛けて落下を防ぎます。
3. パラメータの性能
超音波センサーパラメータ:
| パラメータモデル | WDS15 | WDS10 | WDS4 | WDS100-A | WDS100-B | ||
| 音波周波数(KHz) | 300 | 500 | 1000 | 200 | 200 | ||
| 測定範囲 (m) |
7.5(12V) 15(24V) |
5(12V) 10(24V) |
2(12V) 4(24V) |
100(24V) | 100(24V) | ||
| 死角(m) |
0.3(12V) 0.4(24V) |
0.15(12V) 0.2(24V) |
0.05(12V) 0.07(24V) |
0.6 | 0.6 | ||
| 正確さ （ ％ ） | 0.5 | 0.5 | |||||
| ビーム角 (°) | 10 | 5.8 | 2.9 | ||||
| 電源電圧(V) | 12~30 | 10.8～26.4 | 10.8～26.4 | ||||
| 使用温度範囲(℃) | -10～60 | -20~60 | -20~60 | ||||
| 消費電力(mW) | 960 | ||||||
| ケーブル長(m) | デフォルトのケーブル長は 2 メートルですが、他の長さもカスタマイズできます。 | ||||||
| 取付ネジ | M36 | M50 | M80 | ||||
| プロトコル | Modbus | Modbus | Modbus | ||||
| インターフェース | RS485 | RS485 | RS485 | ||||
| 保護レベル | IP68 | IP68 | IP68 | ||||
ホストコンピュータのパラメータ:
| パラメータモデル | KWD100 |
| プロトコル | Modbus |
| インターフェース | RS485 |
| 搭載 | 18650バッテリー |
| 使用温度範囲(℃) | -20~60 |
| 外部電源電圧(V) | 12～25.6 |
| 外部電源電流（mA） | 100 |
| 消費電力(mW) |
4. 契約の説明
ポートパラメータ
ハードウェアはRS-485、マスター/スレーブ半二重通信を採用し、ホストはスレーブアドレスを呼び出し、スレーブは通信に応答します。
データ フレーム: 10 ビット、1 スタート ビット、8 データ ビット、1 ストップ ビット、パリティなし。
ボーレート: 9600 19200 38400 115200 (デフォルトは 115 200)。
単一レジスタの読み取り
機能コード：03H
| ホストが送信する | |||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 住所 | 03H | 開始レジスタ上位バイト | 下位バイトの登録を開始 | レジスタ番号上位バイト | レジスタ番号の下位バイト | CRC はコードの下位バイトをチェックします | CRCチェックコードの上位バイト |
1 バイト目の ADDR: スレーブ アドレス コード (0x01 ～ 0xFE)。
バイト 2 03H: 機能コード。
バイト 3 および 4: 読み取られる開始レジスタ アドレス。
バイト 5 および 6: 読み取られるレジスタの数。単一レジスタの読み取りは 0x0001 です。
バイト 7 および 8: バイト 1 からバイト 6 までの CRC16 チェック コード。
| スレーブ受信 | ||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 住所 | 03H | 合計バイト数 | データの上位バイト | データの下位バイト | CRC はコードの下位バイトをチェックします | CRCチェックコードの上位バイト |
1 バイト目の ADDR: スレーブ アドレス コード (0x01 ～ 0xFE)。
バイト 2 03H: 機能コード。
バイト 3: 受信したデータ バイトの総数。単一のレジスタが読み取られる場合、合計バイト数は 02 です。
バイト 4 および 5: レジスタ データ。各データは 2 バイトを占めます。
バイト 6 および 7: バイト 1 からバイト 5 までの CRC16 チェック コード。
複数のレジスタの読み取り
機能コード：03H
| ホストが送信する | |||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 住所 | 03H | 上位バイトの登録を開始 | 下位バイトの登録を開始 | レジスタ番号上位バイト | レジスタ番号の下位バイト | CRC はコードの下位バイトをチェックします | CRCチェックコードの上位バイト |
読み方を参照単一のレジスタ。距離と温度を同時に読み取る場合、レジスタ数は 0x0002 です。
| スレーブ受信 | |||||||||
| 1 | 2 | 3 | 4、5 | … | N-1、N | N+1 | N+2 | ||
| 住所 | 03H | 合計バイト数 | データ上位1バイト | データ1の下位バイト | … | データN上位バイト | データ N 下位バイト | CRC はコードの下位バイトをチェックします | CRCチェックコードの上位バイト |
読み方を参考にすると単一のレジスタ、データ 1 は、読み取られる開始レジスタ値です。各データは 2 バイトを占めます。ユーザーが読み出したレジスタの数に応じてデータ数が返されます。
単一のレジスタに書き込みます
機能コード：06H
| ホストが送信する | |||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 住所 | 06H | レジスタアドレス上位バイト | レジスタアドレスの下位バイト | データの上位バイト | データの下位バイト | CRC はコードの下位バイトをチェックします | CRCチェックコードの上位バイト |
1 バイト目の ADDR: スレーブ アドレス コード (0x01 ～ 0xFE)。
バイト 2 06H: 機能コード。
バイト 3 および 4: 書き込まれたレジスタ アドレス。
バイト 5 および 6: レジスタ アドレスに対応するレジスタ データ。
バイト 7 および 8: バイト 1 からバイト 6 までの CRC16 チェック コード。
| スレーブ受信 | |||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 住所 | 06H | 上位バイトを登録 | レジスタ下位バイト | データの上位バイト | データの下位バイト | CRC はコードの下位バイトをチェックします | CRCチェックコードの上位バイト |
1 バイト目の ADDR: スレーブ アドレス コード (0x01 ～ 0xFE)。
バイト 2 06H: 機能コード。
バイト 3 および 4: 書き込まれたレジスタ アドレス。
バイト 5 および 6: レジスタ アドレスに対応するレジスタ データ。
バイト 7 および 8: バイト 1 からバイト 6 までの CRC16 チェック コード。
| 1 | 2 | 3 | 4 | 5 |
| 住所 | ファンクションコード | エラーコード |
CRC はコードの下位バイトをチェックします |
CRCチェックコードの上位バイト |
1 バイト目の ADDR: スレーブ アドレス コード (0x01 ～ 0xFE)。
2 番目のバイト 83H または 86H: 機能コード (83H は読み取りコマンドのエラーが報告されることを意味し、86H は書き込みコマンドのエラーが報告されることを意味します)。
バイト 3: リファレンスエラーメッセージコード表;
バイト 4 および 5: バイト 1 からバイト 3 までの CRC16 チェック コード。
| エラーメッセージコード表 | |
| 情報コード | 述べる |
| 01H | 不正な関数コード |
| 02H | 不正なデータアドレス |
| 03H | 不正なデータ値 |
| 04H | CRC16チェックエラー |
| 05H | 正しく受信されました |
| 06H | 受信エラー |
| 07H | パラメータエラー |
| レジスタ定義テーブル | |||||||||
| 逆境を登録する | 内容説明 |
のみ 読む |
逆境を登録する | 内容説明 |
のみ 読む |
||||
| 0000 | 0 | 1 | 距離 | √ | 0001 | 2 | 3 | 予約する | √ |
| 0002 | 4 | 5 | 温度 | √ | 0003 | 6 | 7 | 予約する | √ |
| 0032 | 100 | 101 | 0033 | 102 | 103 | ||||
| 0034 | 104 | 105 | 0035 | 106 | 107 | ||||
| 005C | 184 | 185 |
(185)RX-MOD//アクティブアップロードモードは2です
|
005D | 186 | 187 | |||
| 005E | 188 | 189 | 005F | 190 | 191 | ||||
| 0060 | 192 | 193 | 0061 | 194 | 195 | 工場出荷時のリセット/システムのリセット | |||
| 0062 | 196 | 197 | ボーレート設定 METERWORK | 0063 | 198 | 199 | パルス数 | ||
| 0068 | 208 | 209 | 0069 | 210 | 211 | ||||
| 006A | 212 | 213 | 006B | 214 | 215 |
テーブルタイプ /楽器アドレス |
|||
| 006C | 216 | 217 | 006D | ||||||
