製品説明:
KSJB5シリーズのクォーツ柔軟性加速計は,独自のコンパクトな構造設計で特徴づけられる中等精度センサーです.ダイナミックレスポンス性能振動や衝撃に強い耐性があり,信頼性が高い.このセンサーは,静的および動的テストの両方に適しており,また標準振動と傾斜センサーとして機能します.
この製品は,独占的な構造設計と専門回路を採用している.製品の出力電流は,適用された力または加速と直線的に関連している.適切なサンプリング抵抗を計算して選択することで,高精度出力を得ることができます.さらに,この製品には,オフセット値とスケールファクター補償のための統合温度センサーが組み込まれています.使用者の要求に従って環境温度の影響を効果的に最小限に抑える.

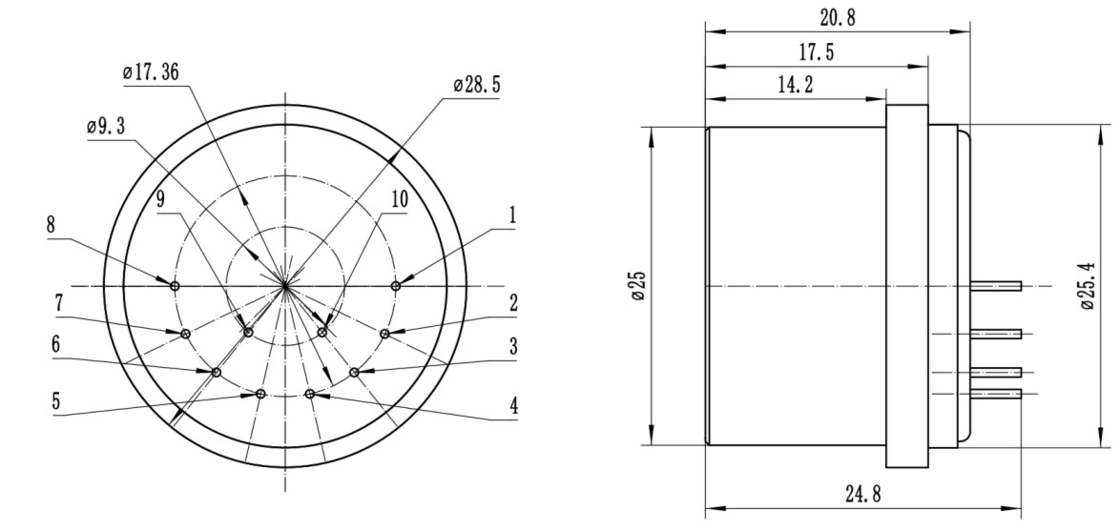

1JB5-Aの概要サイズとピン定義

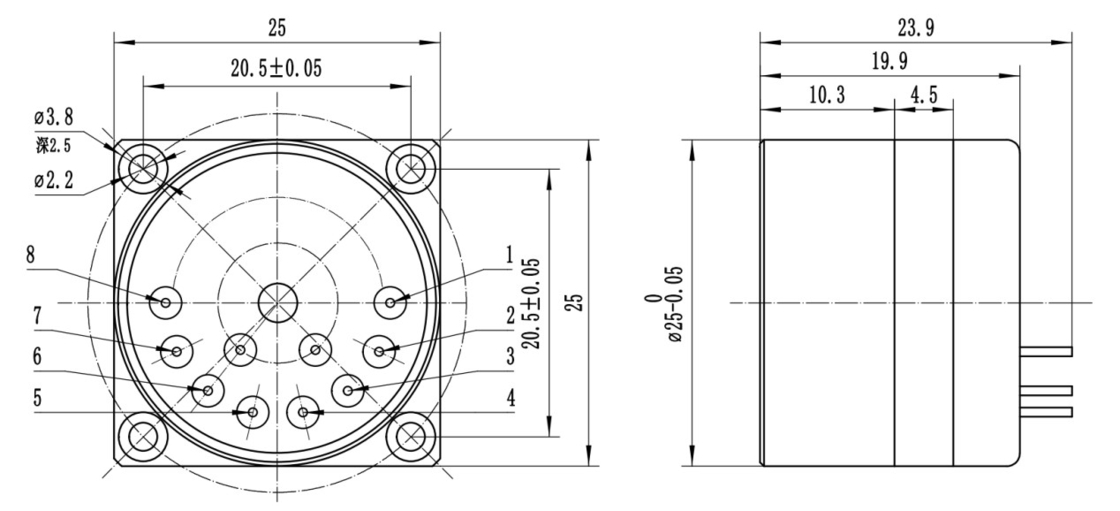

2JB5-Bの概要サイズとピン定義

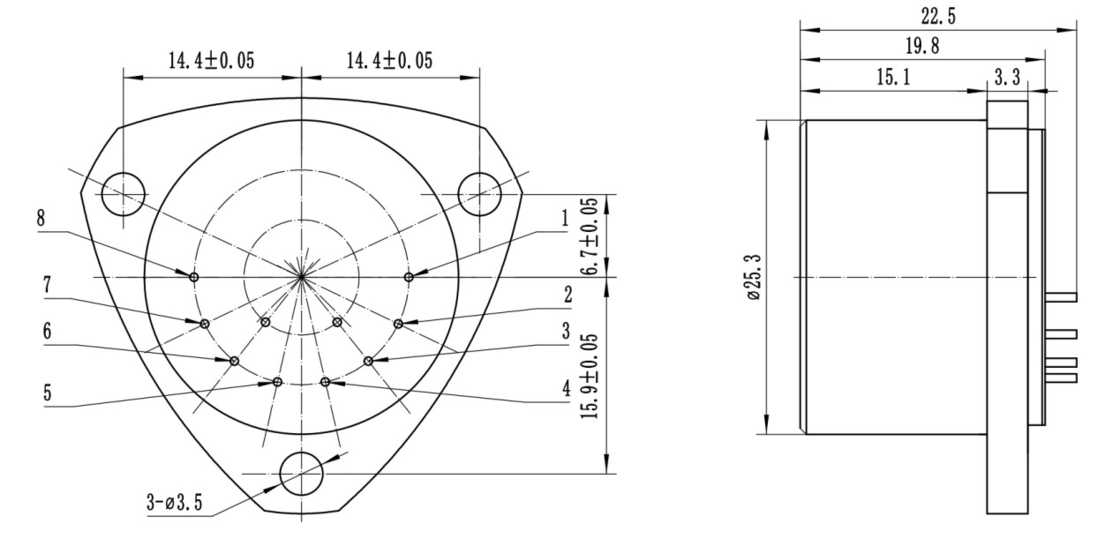

3JB5-Cの概要サイズとピン定義
ピンの定義:
1信号出力
2空気
3電力 -15V
4,電源 +15V
5電力と信号
67,8 空っぽ
9-9V または pt1000
10+9V または pt1000
技術パラメータ:
| 番号 |
パラメータ |
KSJB5-01 |
KSJB5-02 |
KSJB5-03 |
| 1 |
適用範囲 |
±50g |
±50g |
±50g |
| 2 |
解像度比 |
< 5μg |
< 5μg |
< 5μg |
| 3 |
偏差値 K0/K1 |
< 5mg |
< 7mg |
< 10mg |
| 4 |
スケールファクター K1 |
1.1.1.3 mA/g |
1.1.1.3 mA/g |
1.1.1.3 mA/g |
| 5 |
2次列の非線形係数K2 |
≤±20μg/g2 |
≤±20μg/g2 |
≤±20μg/g2 |
| 6 |
偏差値 合成 繰り返し σK0(1σ,1ヶ月) |
<30μg |
<50μg |
< 80μg |
| 7 |
スケールファクター統合重複性 σK1/K1(1σ,1ヶ月) |
<50ppm |
<80ppm |
<100ppm |
| 8 |
非線形係数 K の包括的重複性2/K1(1σ,1ヶ月) |
≤±20 μg/g2 |
≤±20 μg/g2 |
≤±20 μg/g2 |
| 9 |
非線形係数 K の包括的重複性2/K1(1σ,1ヶ月) |
< 20μg/°C |
< 30μg/°C |
<40μg/°C |
| 10 |
偏差値 温度係数 (温度帯全体の平均値) |
<40ppm |
<50ppm |
<80ppm |
| 11 |
騒音 (サンプル採取抵抗は840Ω) |
≤5mv |
≤5mv |
≤5mv |
| 12 |
帯域幅 |
> 300 Hz |
> 300 Hz |
> 300 Hz |
| 13 |
振動修正エラー |
< 30μg/g2rms (50-500Hz) |
< 30μg/g2rms (50-500Hz) |
< 30μg/g2rms (50-500Hz) |
| 14 |
ランダムな振動 |
20g@20〜2000Hz |
20g@20〜2000Hz |
20g@20〜2000Hz |
| 15 |
ストライキ |
250g 4.5ms |
250g 4.5ms |
250g 4.5ms |
| 16 |
インストールエラー |
<1500μrad |
<1500μrad |
<1500μrad |
| 17 |
動作温度範囲 |
-55~96°C |
-55~96°C |
-55~96°C |
| 18 |
電源 |
±13~±18V |
±13~±18V |
±13~±18V |
| 19 |
現在の消費量 |
< 20 mA |
< 20 mA |
< 20 mA |
| 20 |
温度センサー |
ユーザーに設定できる |
ユーザーに設定できる |
ユーザーに設定できる |
| 21 |
体重 |
<55g |
<55g |
<55g |
| 22 |
マウント直径 |
フ25mm |
フ25.3mm |
フ25mm |
| 23 |
殻材料 |
300シリーズ ステンレス |
300シリーズ ステンレス |
300シリーズ ステンレス |
注記:
1. スケールファクターは,ユーザーの要求に応じて調整されます.
2温度センサー: AD590, pt1000,18B20,
3試験サイクル: 試験の利用者の要求に応じて1ヶ月,3ヶ月,6ヶ月,12ヶ月に分けられる.
4. ユーザー要件に応じてインストール; サイズは,ユーザー要件に応じてわずかに調整され,他のテスト要件は,顧客の要件に応じて実行することができます.
|
応用:
適用分野:橋,ダム,油井,石炭鉱山傾斜試験,高速鉄道制御,船舶安定制御
