Place of Origin:
China (Mainland)
ブランド名:
Kacise
証明:
certificate of explosion-proof, CE
Model Number:
KSJB3

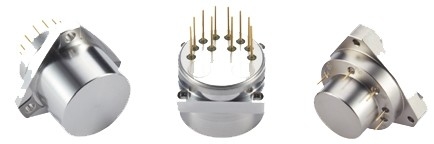

KSJB3シリーズのクォーツ柔軟性加速計は,様々な慣性ナビゲーションアプリケーションのために設計された小型だが高度な精度の軍事グレードのセンサーである.長期にわたる安定性によって 注目されています繰り返し性,起動性能,異なる環境への適応性,高い信頼性この適応可能なセンサーは,静的および動的テストに使用され,標準振動と傾斜センサーの両方で機能しますその出力電流は,施された力や加速に線形的な関係を示します.適切なサンプル抵抗を選択することで,出力精度を調整する柔軟性をユーザーに提供するさらに,内蔵温度センサーにより,使用者はオフセット値とスケールファクタを補償し,環境温度変動の影響を軽減できます.その応用には,軍事用慣性ナビゲーションシステムにおける慣性測定,航空宇宙における精密儀器および機器の振動隔離および傾斜試験が含まれます.航空,海軍,防衛部門.

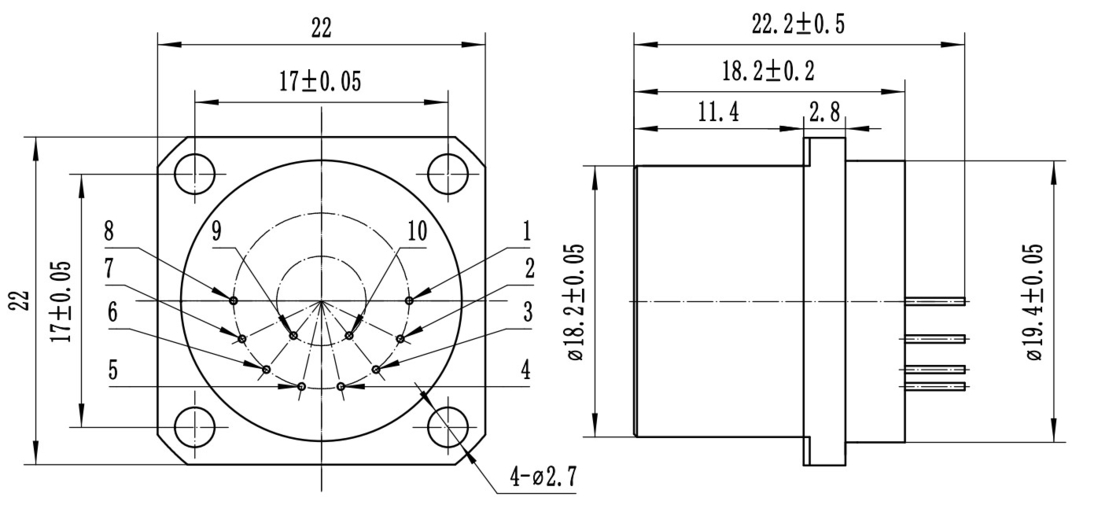

1. フランジの四角形
ピンの定義:
1信号出力
2空気
3電力 -15V
4,電源 +15V
5電力と信号
67,8 空っぽ
9-9V または pt1000
10+9V または pt1000

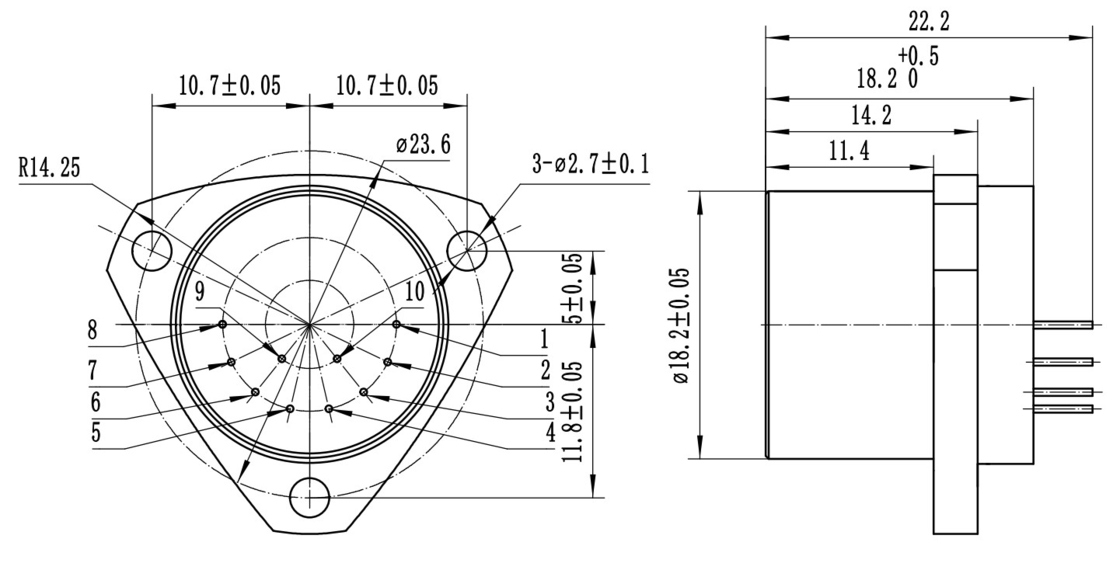

2.三角形フレンズの寸法
3.逆三角形フレンズの寸法
| Nアンバー | パラメータ | KSJB3-01 | KSJB3-02 | KSJB3-03 |
| 1 | 適用範囲 | ±60g | ±60g | ±60g |
| 2 | 制限値 | 5μg | 5μg | 5μg |
| 3 | 偏差値 K0/K1 | ≤±5 mg | ≤±7mg | ≤±5 mg |
| 4 | スケールファクター K1 | 1.0±0.2 mA/g | 1.0±0.2 mA/g | 0.6±0.2 mA/g |
| 5 | 2次列の非線形係数K2 | ≤±20μg/g2 | ≤±30μg/g2 | ≤±20μg/g2 |
| 6 | 0g 4時間 短期安定性 | ≤10 μg | ≤20 μg | ≤20 μg |
| 7 | 1g 4時間 短期安定性 | ≤10ppm | ≤20ppm | ≤20ppm |
| 8 | 偏差値 合成 繰り返し σK0(1σ,1ヶ月) | ≤15 μg | ≤50 μg | ≤50 μg |
| 9 | スケールファクター統合重複性 σK1/K1(1σ,1ヶ月) | ≤15ppm | ≤50ppm | ≤50ppm |
| 10 | 非線形係数 K の包括的重複性2/K1(1σ,1ヶ月) | ≤±20 μg/g2 | ≤±30 μg/g2 | ≤±30 μg/g2 |
| 11 | 偏差値 温度係数 (温度帯全体の平均値) | ≤±15 μg/°C | ≤±50 μg/°C | ≤±50 μg/°C |
| 12 | スケール因子 温度係数 (温度帯全体の平均値) | ≤±15ppm/°C | ≤±80ppm/°C | ≤±50ppm/°C |
| 13 | 騒音 (サンプル採取抵抗は840Ω) | ≤5mv | ≤8.4mv | ≤8.4mv |
| 14 | 自然発生頻度 | 350~800 Hz | 350~800 Hz | 350~800 Hz |
| 15 | 帯域幅 | 800~2500 Hz | 800~2500 Hz | 800~2500 Hz |
| 16 | ランダムな振動 | 10g ((20〜2000Hz) | 10g ((20〜2000Hz) | 10g ((20〜2000Hz) |
| 17 | ストライキ | 150g4.5ms,1/2sin | 150g4.5ms,1/2sin | 150g4.5ms,1/2sin |
| 18 | 動作温度範囲 | -55°C+85°C | -55°C+85°C | -55°C+85°C |
| 19 | 貯蔵温度範囲 | -60~+120°C | -60~+120°C | 60~+120°C |
| 20 | 電源 | ±12~±15V | ±12~±15V | ±12~±15V |
| 21 | 現在の消費量 | ≤±20mA | ≤±20mA | ≤±20mA |
| 22 | 温度センサー | ユーザーに設定できる | ユーザーに設定できる | ユーザーに設定できる |
| 23 | 寸法 | フ18.2×23mm | フ18.2×23mm | フ18.2×23mm |
| 24 | 体重 | ≤30g | ≤30g | ≤30g |
注記:
1. スケールファクターは,ユーザーの要求に応じて調整されます.
2温度センサー: AD590, pt1000, 18B20に分かれています.
3試験サイクル: 試験の利用者の要求に応じて1ヶ月,3ヶ月,6ヶ月,12ヶ月に分けられる.
4. ユーザのインストール要件に応じて; サイズは,ユーザの要求に応じてわずかに調整することができます.また,他の試験要件は,顧客の要求に応じて実行できます..
カイシスのKSJB3加速計センサーは,加速測定装置,運動速度センサー,運動制御アプリケーションに広く使用されている振動検出システムです.カシースのブランド名で, KSJB3 のモデル番号,原産地が中国 (大陸) で,製品には爆発性証明書とCE 証明書があります.そして各ユニットには個別の箱があり,すべての箱は標準パッケージまたは顧客の要求に包装されています. 最低注文量は1pcsです,配達時間は5-8営業日です, 支払い条件はT/T,ウェスタンユニオン,マネーグラムです, 供給能力は1週間に1000ピースです,貯蔵温度範囲は -60~+120°C,偏差値 K0/K1 は ≤±5 Mg,重量は ≤30g,限界値は 5μg,動作温度は -55°C から +85°C.この加速計センサーは,運動制御に適しています.振動と動きを監視する,また,様々な産業および消費者向けアプリケーションにおける傾斜または傾斜測定.
顧客がアクセレロメーターセンサー製品を効果的に使用できるように 技術的なサポートとサービスを提供します技術サポートスタッフは,経験豊富な専門家で,あなたの質問や懸念に答えることができます..
もし質問があるか,または私たちのアクセレロメーターセンサー製品で助けが必要な場合は,私達に連絡することを躊躇しないでください.
アクセレロメーターセンサーは 安全な箱に詰め込まれ 運送中に損傷を免れます箱は波紋紙で作られ,輸送中に軽い衝撃に耐えるように設計されています箱には製品名とモデルが明示されています.
アクセレロメーターセンサーは 標準配達サービスを利用した 有名な運送会社で 配送されますすべての出荷品は,それぞれの運送会社に保険が付与され,出荷中に発生する損害や損失は,配送時間は目的地によって異なります
問い合わせを直接私たちに送ってください.
