Place of Origin:
China (Mainland)
ブランド名:
Kacise
証明:
certificate of explosion-proof, CE
Model Number:
KSJB2

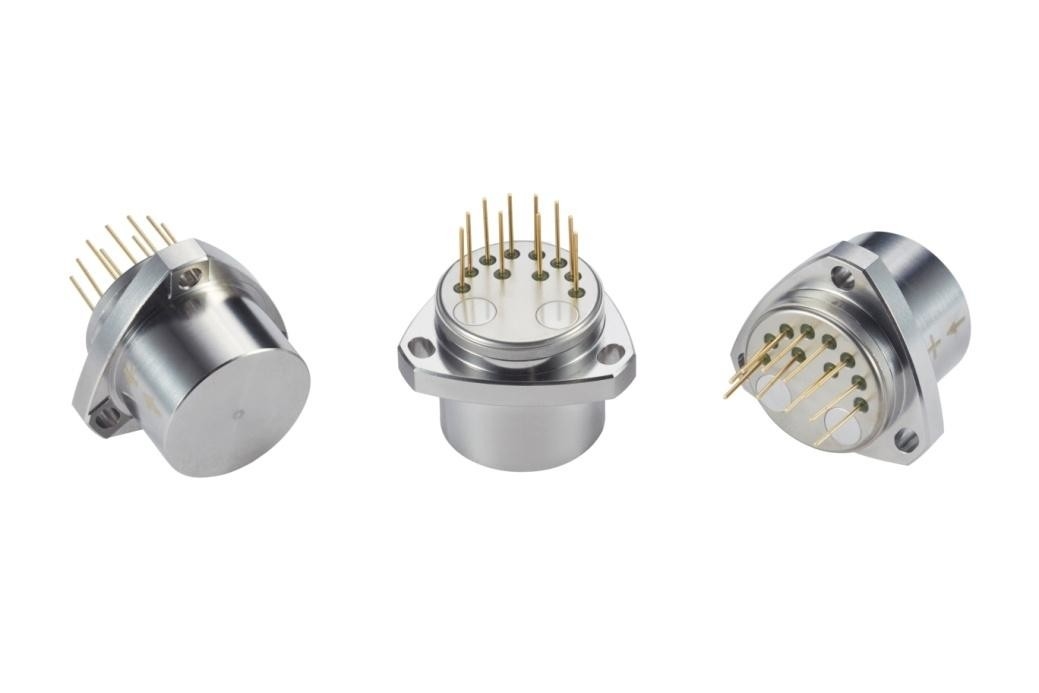

KSJB2シリーズのクォーツ柔軟性加速計は,多くの軍事用 (100gまで) の高精度,慣性ナビゲーションレベル加速計です.製品には優れた長期安定性があります復習性,起動性能,環境への適応性,高い信頼性の特性,静的試験に使用できます. 動的試験に使用できます.標準の振動センサーと傾斜センサーでもあります.
製品の出力電流は,受信された力または加速に線形的に関係している.計算によって適切なサンプリング抵抗を選択して高精度出力を達成することができます内蔵温度センサーは,オフセット値とスケールファクターを補償するために使用できます.
応用: 軍用高精度慣性ナビゲーションシステムの慣性測定精密儀器設備の振動隔離試験と傾き試験.

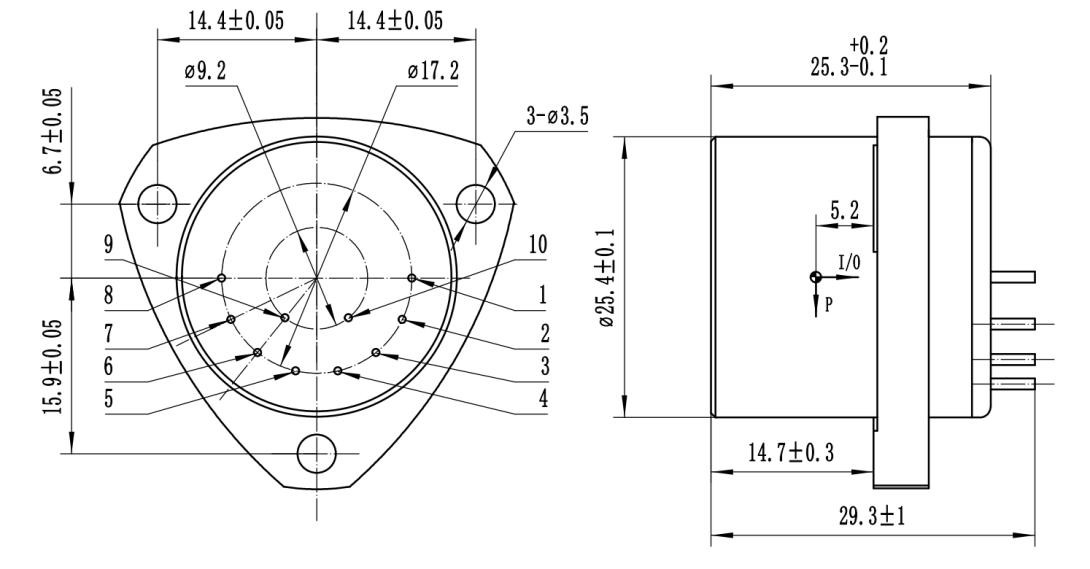

概要図とピン定義
図 I: 普遍加速計
ピンの従来の定義: 1,信号出力; 2.空; 3, -15V; 4, +15V; 5,電源と信号接地; 6.空; 7.空; 8.空; 9, -9V出力; 10, +9V出力.
テクニカルパラメータ
| 番号 | パラメータ | KSJB2-01 | KSJB2-02 | KSJB2-03 |
| 1 | 適用範囲 | ±70g | ±70g | ±70g |
| 2 | 制限値 | 5μg | 5μg | 5μg |
| 3 | 偏差値 K0/K1 | ≤±3mg | ≤±3mg | ≤±5 mg |
| 4 | スケールファクター K1 | 0.8~1.2 mA/g | 0.8~1.2 mA/g | 0.8~1.2 mA/g |
| 5 | 2次列の非線形係数K2 | ≤±10μg/g2 | ≤±15μg/g2 | ≤±20μg/g2 |
| 6 | 0g 4時間 短期安定性 | ≤10 μg | ≤15 μg | ≤20 μg |
| 7 | 1g 4時間 短期安定性 | ≤10ppm | ≤15ppm | ≤20ppm |
| 8 | 偏差値 合成 繰り返し σK0(1σ,1ヶ月) | ≤10 μg | ≤20 μg | ≤30 μg |
| 9 | スケールファクター統合重複性 σK1/K1(1σ,1ヶ月) | ≤15ppm | ≤30ppm | ≤50ppm |
| 10 | 非線形係数 K の包括的重複性2/K1(1σ,1ヶ月) | ≤±10 μg/g2 | ≤±20 μg/g2 | ≤±30 μg/g2 |
| 11 | 偏差値 温度係数 (温度帯全体の平均値) | ≤±10 μg/°C | ≤±30 μg/°C | ≤±50 μg/°C |
| 12 | スケール因子 温度係数 (温度帯全体の平均値) | ≤±20ppm/°C | ≤±30ppm/°C | ≤±50ppm/°C |
| 13 | 騒音 (サンプル採取抵抗は840Ω) | ≤5mv | ≤5mv | ≤5mv |
| 14 | 自然発生頻度 | 400~800 Hz | 400~800 Hz | 400~800 Hz |
| 15 | 帯域幅 | 800~2500 Hz | 800~2500 Hz | 800~2500 Hz |
| 16 | ランダムな振動 | 6g ((20〜2000Hz) | 6g ((20〜2000Hz) | 6g ((20〜2000Hz) |
| 17 | ストライキ | 100g,8ms,1/2sin | 100g,8ms,1/2sin | 100g,8ms,1/2sin |
| 18 | 動作温度範囲 | -55°C+85°C | -55°C+85°C | -55°C+85°C |
| 19 | 貯蔵温度範囲 | -60~+120°C | -60~+120°C | 60~+120°C |
| 20 | 電源 | ±12~±15V | ±12~±15V | ±12~±15V |
| 21 | 現在の消費量 | ≤±20mA | ≤±20mA | ≤±20mA |
| 22 | 温度センサー | ユーザーに設定できる | ユーザーに設定できる | ユーザーに設定できる |
| 23 | 寸法 | フ25.4×30mm | フ25.4×30mm | フ25.4×30mm |
| 24 | 体重 | ≤80g | ≤80g | ≤80g |
注記
1. スケールファクターは,ユーザーの要求に応じて調整されます.
2温度センサー: AD590, pt1000, 18B20に分かれています.
3試験サイクル: 試験の利用者の要求に応じて1ヶ月,3ヶ月,6ヶ月,12ヶ月に分けられる.
4. ユーザのインストール要件に応じて; サイズは,ユーザの要求に応じてわずかに調整することができます.また,他の試験要件は,顧客の要求に応じて実行できます..
について線形加速メーターKSJB2重力と線形加速を正確に検出する強力な加速計センサーです爆発防止の証明書で設計され,様々な用途に適しています. KSJB2は5μgの限界値と5mVの低騒音で装備されており,信頼性と精度の測定を可能にします. 動作温度は-55°Cから+85°Cで,サイズはF25です.4mm×30mm12V-15Vの電源をサポートできます. 1pcsの最小注文量で,個々の箱に詰め込まれ,すべての箱は標準パッケージまたは顧客の要求で詰め込まれています.配達は5~8日以内に保証されます. 支払い条件は,T / T,ウェスタンユニオン,MoneyGramを通じて利用できます. 私たちの工場は,1週間に1000ピースの容量を持っています.
アクセレロメーターセンサーの技術サポートとサービスを提供します. 私たちの技術チームは,常に問題や問題が発生する場合に助けることができます.構成アクセレロメーターセンサーのトラブルシューティング. 私たちの技術チームは,センサーを最大限に活用する方法についてのガイドラインを提供することができます.アクセレロメーターセンサーをスムーズかつ効率的に動作させるためのソフトウェアアップデートも提供しています.
どんな質問や技術サポートが必要な場合は,私達に連絡することを躊躇しないでください.私たちのチームは助けに来ました!
