Place of Origin:
CHINA
ブランド名:
Kacise
証明:
certificate of explosion-proof, CE
Model Number:
KSJB1
KSJB1シリーズのクォーツフレキシブル加速計センサーは 軍用慣性ナビゲーションセンサーの領域における 精度と信頼性の象徴です繰り返し性, 開始性能,環境の汎用性,信頼性. その二重機能は,静的および動的テストの両方に貴重な資産になります.振動センサーと傾きセンサーの両方で機能する.
製品の出力電流は力や加速に線形であり,高精度出力を達成するために,ユーザーは計算を通じて適切なサンプル抵抗を選択することができます.温度センサーは,ユーザーの要求に応じて構築することができます部分値とスケールファクタルの補償に使用され,環境温度の影響を軽減します.
適用: 航空宇宙,航空,船舶,武器などの分野における高精度慣性ナビゲーションシステムの慣性測定と振動隔離試験.

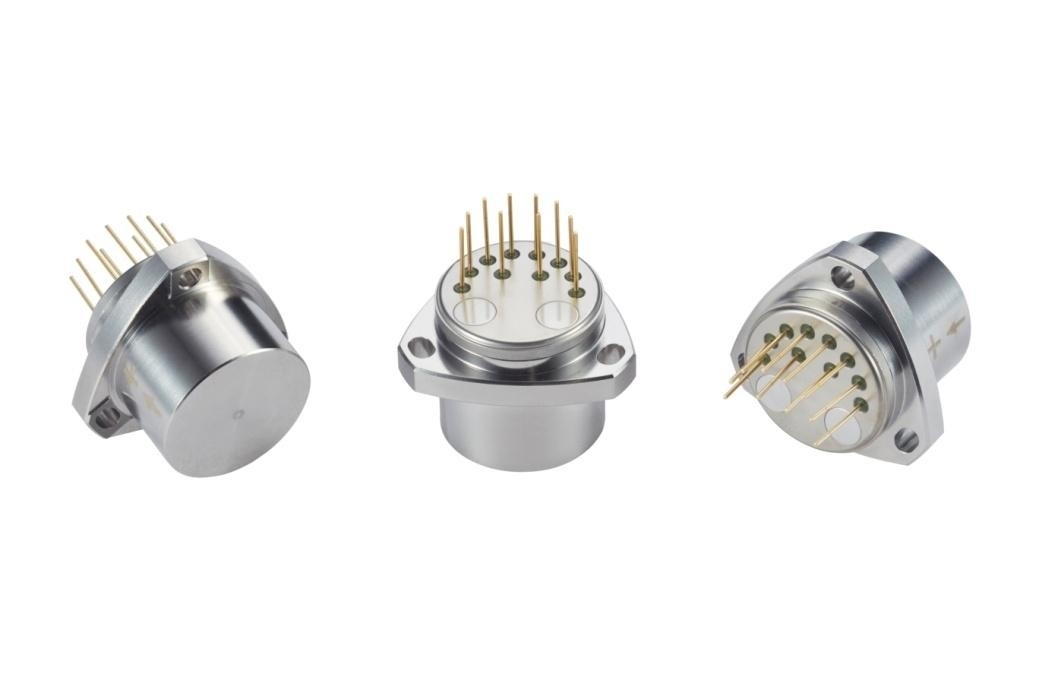

図 I: 普遍加速計
ピンの従来の定義: 1,信号出力; 2.空; 3, -15V; 4, +15V; 5,電源と信号接地; 6.空; 7.空; 8.空; 9, -9V出力; 10, +9V出力.

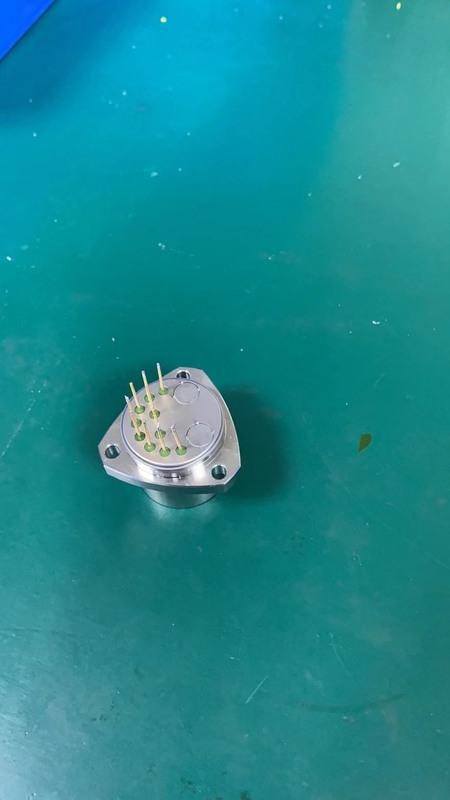

固定穴はU型です
固定穴はUの形でピンは8ピンです

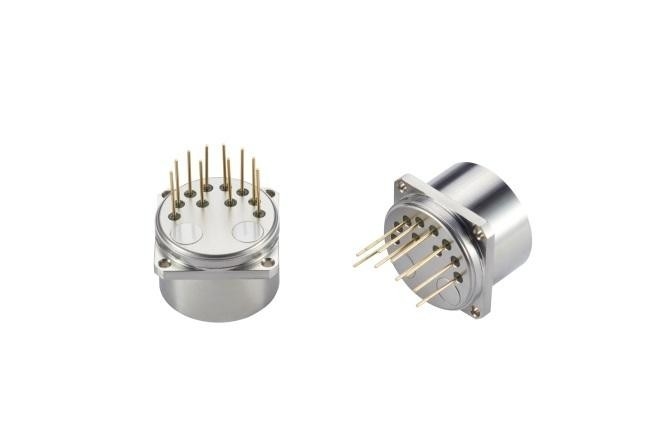

外側の次元は四角形です
| 番号 | パラメータ | KSJB1-01 | KSJB1-02 | KSJB1-03 |
| 1 | 適用範囲 | ±50g | ±50g | ±50g |
| 2 | 制限値 | 5μg | 5μg | 5μg |
| 3 | 偏差値 K0/K1 | ≤±3mg | ≤±3mg | ≤±5 mg |
| 4 | スケールファクター K1 | 1.05~1.30 mA/g | 1.05~1.30 mA/g | 1.05~1.30 mA/g |
| 5 | 2次列の非線形係数K2 | ≤±10μg/g2 | ≤±15μg/g2 | ≤±20μg/g2 |
| 6 | 0g 4時間 短期安定性 | ≤10 μg | ≤10μg | ≤15 μg |
| 7 | 1g 4時間 短期安定性 | ≤10ppm | ≤10ppm | ≤15ppm |
| 8 | 偏差値 合成 繰り返し σK0(1σ,1ヶ月) | ≤10 μg | ≤20 μg | ≤30 μg |
| 9 | スケールファクター統合重複性 σK1/K1(1σ,1ヶ月) | ≤15ppm | ≤30ppm | ≤50ppm |
| 10 | 非線形係数 K の包括的重複性2/K1(1σ,1ヶ月) | ≤±10 μg/g2 | ≤±20 μg/g2 | ≤±30 μg/g2 |
| 11 | 偏差値 温度係数 (温度帯全体の平均値) | ≤±10 μg/°C | ≤±30 μg/°C | ≤±50 μg/°C |
| 12 | スケール因子 温度係数 (温度帯全体の平均値) | ≤±10ppm/°C | ≤±30ppm/°C | ≤±50ppm/°C |
| 13 | 騒音 (サンプル採取抵抗は840Ω) | ≤5mv | ≤8.4mv | ≤8.4mv |
| 14 | 自然発生頻度 | 400~800 Hz | 400~800 Hz | 400~800 Hz |
| 15 | 帯域幅 | 800~2500 Hz | 800~2500 Hz | 800~2500 Hz |
| 16 | ランダムな振動 | 6g ((20〜2000Hz) | 6g ((20〜2000Hz) | 6g ((20〜2000Hz) |
| 17 | ストライキ | 100g,8ms,1/2sin | 100g,8ms,1/2sin | 100g,8ms,1/2sin |
| 18 | 動作温度範囲 | -55~+85°C | -55~+85°C | -55~+85°C |
| 19 | 貯蔵温度範囲 | -60~+120°C | -60~+120°C | -60~+120°C |
| 20 | 電源 | ±12~±15V | ±12~±15V | ±12~±15V |
| 21 | 現在の消費量 | ≤±20mA | ≤±20mA | ≤±20mA |
| 22 | 温度センサー | ユーザーに設定できる | ユーザーに設定できる | ユーザーに設定できる |
| 23 | 寸法 | フ25.4×30mm | フ25.4×30mm | フ25.4×30mm |
| 24 | 体重 | ≤80g | ≤80g | ≤80g |
注記:
1. スケールファクターは,ユーザーの要求に応じて調整されます.
2温度センサー: AD590, pt1000, 18B20に分かれています.
3試験サイクル: 試験の利用者の要求に応じて1ヶ月,3ヶ月,6ヶ月,12ヶ月に分けられる.
4. ユーザのインストール要件に応じて; サイズは,ユーザの要求に応じてわずかに調整することができます.また,他の試験要件は,顧客の要求に応じて実行できます..
KSJB1加速計センサーは,石油とガス,防衛,航空宇宙,医療,自動車などの多くの産業で広く使用されています.機械によって引き起こされる振動を正確に検出できます.ポンプなど地震,爆発,その他の外力による振動を検出するためにも使用できます.また,広く実験室で振動試験と測定に使用されていますKSJB1加速計センサーは,重要な機械の監視とトラブルシューティングのためのリアルタイムデータを提供します.予期せぬ故障のリスクを軽減し,生産効率を向上させる.
高爆風環境における振動検出と予防のための理想的なソリューションです. その先進的な機能と信頼性の高いパフォーマンスにより,費用対効果の高いソリューションで 様々な要求の高いアプリケーションに対応できます.
アクセレロメーターセンサーの梱包と出荷:
アクセレロメーターセンサーは,泡状の包装で安全に包装され,紙箱に入れます. 箱は,追加のセキュリティのためにテープで密閉されます.箱は,顧客の選択の信頼できる運送会社で送られます.
