起源の場所:
中国（本土）
ブランド名:
Kacise
証明:
certificate of explosion-proof, CE
Model Number:
KSJB1

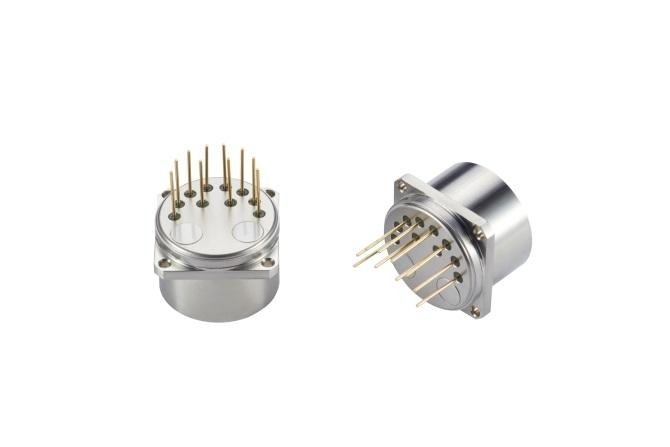

KSJB1シリーズクォーツ柔軟性加速計は,高精度軍事慣性ナビゲーショングレードの加速計です. 製品は優れた長期安定性,繰り返し性,起動性能,環境に適応しやすく,信頼性が高い静的テストとダイナミックテストに使用することができ,また標準振動センサーと傾斜センサーです.
製品の出力電流は力や加速に線形であり,高精度出力を達成するために,ユーザーは計算を通じて適切なサンプル抵抗を選択することができます.温度センサーは,ユーザーの要求に応じて構築することができます部分値とスケールファクタルの補償に使用され,環境温度の影響を軽減します.
適用: 航空宇宙,航空,船舶,武器などの分野における高精度慣性ナビゲーションシステムの慣性測定と振動隔離試験.

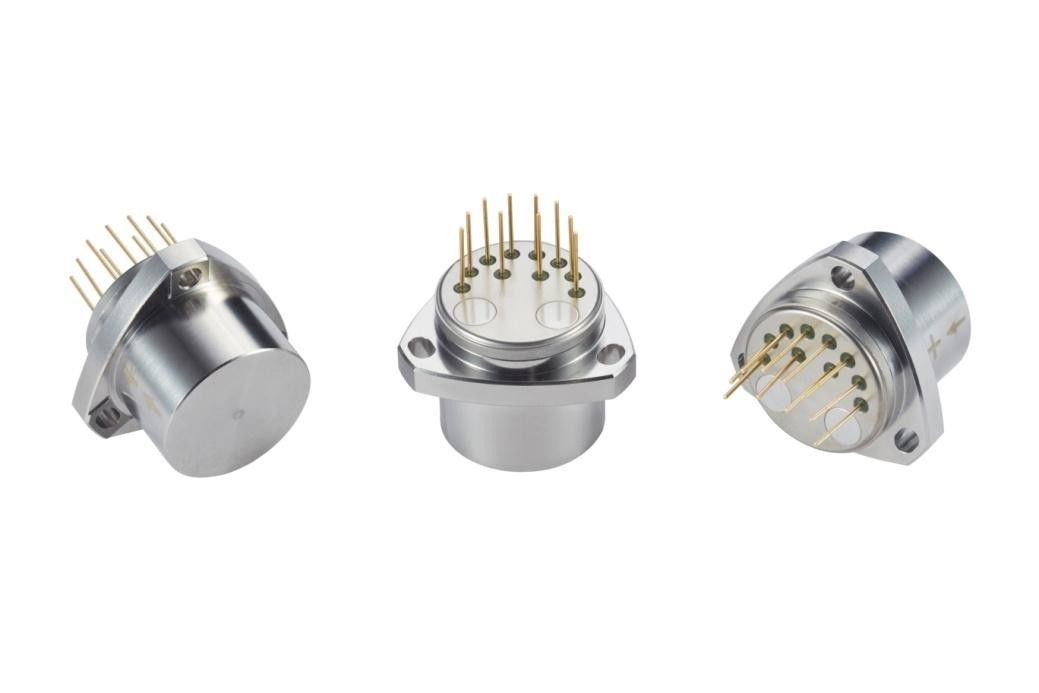

輪郭図とピンの定義
図 I: 普遍加速計
ピンの従来の定義: 1,信号出力; 2.空; 3, -15V; 4, +15V; 5,電源と信号接地; 6.空; 7.空; 8.空; 9, -9V出力; 10, +9V出力.

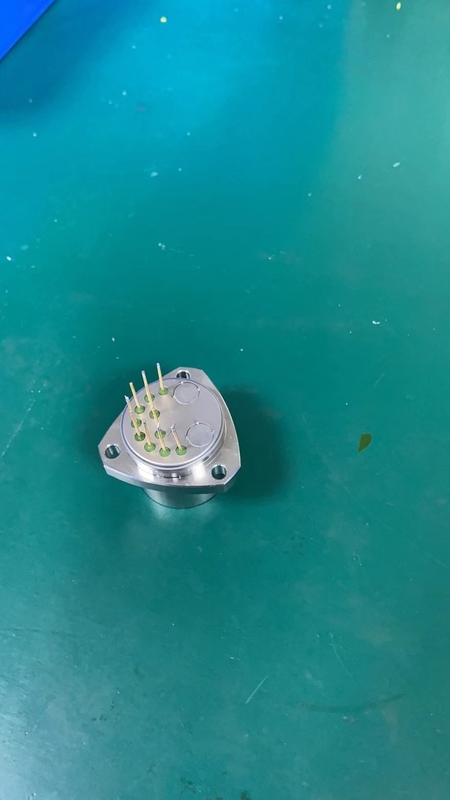

固定穴はU型です
固定穴はUの形でピンは8ピンです
外側の次元は四角形です
技術パラメータ:
| 番号 | パラメータ | KSJB1-01 | KSJB1-02 | KSJB1-03 |
| 1 | 適用範囲 | ±50g | ±50g | ±50g |
| 2 | 制限値 | 5μg | 5μg | 5μg |
| 3 | 偏差値 K0/K1 | ≤±3mg | ≤±3mg | ≤±5 mg |
| 4 | スケールファクター K1 | 1.05~1.30 mA/g | 1.05~1.30 mA/g | 1.05~1.30 mA/g |
| 5 | 2次列の非線形係数K2 | ≤±10μg/g2 | ≤±15μg/g2 | ≤±20μg/g2 |
| 6 | 0g 4時間 短期安定性 | ≤10 μg | ≤10μg | ≤15 μg |
| 7 | 1g 4時間 短期安定性 | ≤10ppm | ≤10ppm | ≤15ppm |
| 8 | 偏差値 合成 繰り返し σK0(1σ,1ヶ月) | ≤10 μg | ≤20 μg | ≤30 μg |
| 9 | スケールファクター統合重複性 σK1/K1(1σ,1ヶ月) | ≤15ppm | ≤30ppm | ≤50ppm |
| 10 | 非線形係数 K の包括的重複性2/K1(1σ,1ヶ月) | ≤±10 μg/g2 | ≤±20 μg/g2 | ≤±30 μg/g2 |
| 11 | 偏差値 温度係数 (温度帯全体の平均値) | ≤±10 μg/°C | ≤±30 μg/°C | ≤±50 μg/°C |
| 12 | スケール因子 温度係数 (温度帯全体の平均値) | ≤±10ppm/°C | ≤±30ppm/°C | ≤±50ppm/°C |
| 13 | 騒音 (サンプル採取抵抗は840Ω) | ≤5mv | ≤8.4mv | ≤8.4mv |
| 14 | 自然発生頻度 | 400~800 Hz | 400~800 Hz | 400~800 Hz |
| 15 | 帯域幅 | 800~2500 Hz | 800~2500 Hz | 800~2500 Hz |
| 16 | ランダムな振動 | 6g ((20〜2000Hz) | 6g ((20〜2000Hz) | 6g ((20〜2000Hz) |
| 17 | ストライキ | 100g,8ms,1/2sin | 100g,8ms,1/2sin | 100g,8ms,1/2sin |
| 18 | 動作温度範囲 | -55~+85°C | -55~+85°C | -55~+85°C |
| 19 | 貯蔵温度範囲 | -60~+120°C | -60~+120°C | -60~+120°C |
| 20 | 電源 | ±12~±15V | ±12~±15V | ±12~±15V |
| 21 | 現在の消費量 | ≤±20mA | ≤±20mA | ≤±20mA |
| 22 | 温度センサー | ユーザーに設定できる | ユーザーに設定できる | ユーザーに設定できる |
| 23 | 寸法 | フ25.4×30mm | フ25.4×30mm | フ25.4×30mm |
| 24 | 体重 | ≤80g | ≤80g | ≤80g |
注記:
1. スケールファクターは,ユーザーの要求に応じて調整されます.
2温度センサー: AD590, pt1000, 18B20に分かれています.
3試験サイクル: 試験の利用者の要求に応じて1ヶ月,3ヶ月,6ヶ月,12ヶ月に分けられる.
4. ユーザのインストール要件に応じて; サイズは,ユーザの要求に応じてわずかに調整することができます.また,他の試験要件は,顧客の要求に応じて実行できます..
| 属性 | 価値 |
|---|---|
| タイプ | アナログ |
| 製品名 | アクセレロメーターセンサー |
| 動作温度 | -55°C から +85°C |
| 体重 | ≤80g |
| サイズ | フ25.4mm×30mm |
| 電源 | 12Vから15V |
| 騒音 | 5mV |
| 範囲 | ±50g |
| 適用する | 運動速度センサー,重力モニター,重力モニター |
についてカシス KSJB1アクセレロメーターセンサーは,どの方向でも加速力を検出し測定できる信頼性と精度の高い重力観測機です.CEで,音量が5mVで ±50gの力を測定できる.この加速計探知器は,自動車,航空宇宙,医療,工業用および消費用電子機器例えば,自動車の急加速を検出したり,航空機の振動レベルを監視したり,医療の外部からの衝撃力を測定したり,産業環境における機械障害の根本原因を特定する1pcsの最小注文数と 5-8 営業日間の配達時間があります.パッケージには各ユニットに個別箱があり,すべての箱は標準パッケージに詰め込まれています.支払条件はT/T,ウェスタンユニオン,マネーグラムで 供給能力は週1000枚です
アクセレロメーターセンサーのパッケージと出荷:
アクセレロメーターセンサーは,製品自体,使用説明書,電源アダプターを含む箱に梱包されます.各箱は,安全にバブルラップで包装され,出荷のために紙箱の中に置かれます.
商品は購入者の好みに応じてDHL,FedEx,またはUPSで発送します.推定配達時間は5〜7営業日以内です.
