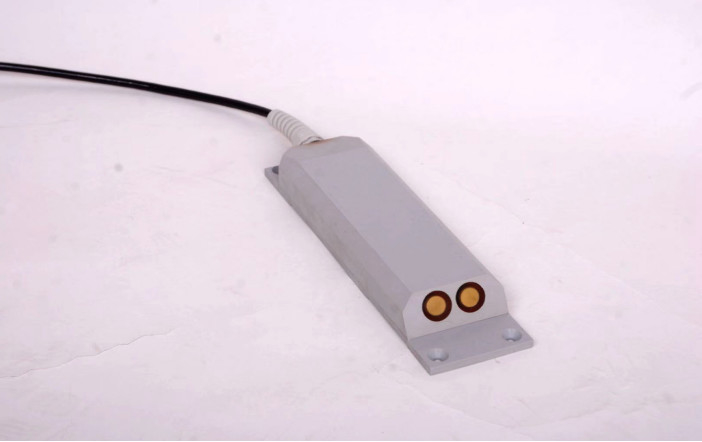

ドップラーセンサーに基づくパイプネットワーク流量計

パイプネットワークフローメーターは主に下水管網と雨水管網の水質パラメータモニタリングに使用され,太陽光発電や電力網の供給には便利ではありません.データをクラウドプラットフォームに転送する必要がありますパイプネットワークのホストは,大容量バッテリー,DTU,低電力管理回路を提供します.

特徴

(1) サポート流量,瞬間流量,累積流量,液体レベル,温度

(2) 水質のパラメータはカスタマイズできます

(3) 収集と報告の時間は調整可能

(4) 2年以上連続で働いていたこと

(5) 設置と施工は少ない

(6) 多チャンネルセンサー接続性

(7) 一回使用可能な高容量バッテリー

1.商品の説明

この製品は,超音波ドップラー効果の原理に従って流量を測定し,圧力センサーを通じて水位と温度を測定することができます.防水で密封できる.

◆ モッドバス 通信 プロトコル と RS485 バス が 手持ち コンピューター と 通信 する ため に 用い られ ます.

◆ 水底 センサー 装置 の 設置 は 簡単 です.金属 ベース の 固定 装置 を 用い て 簡単に 設置 でき ます.

◆ 電子 装置 の すべて は 電子 設計,高 圧 電源,低 消費 電源,機械 部品 が ない.正確 な 測定 と 安定 性 の 利点 が ある.高い信頼性と強力な反干渉性.

◆ 広範囲 の 用法.清水 から 黄河 の 水 まで の 様々な 水環境 に 用い られ ます.

2.P商品の原則

ドップラー流量計原理:超音波源と観測者が相対的な動きを行うとき,観測者が受信する周波数は超音波源の周波数とは異なる.だから超音波変換器に比べて水と共に移動する小粒子やバブルも変換器の受信周波数を変化させます水中の懸浮液の運動速度の増加とともに増加このようにドップラー周波数シフトを測定し,ドップラー電流計の点にある水の流れ速度を測定する.流量情報を得るために,チャネルの横断面积にこれを掛けます..

水中の音の伝播速度は 水温と密接に関係しているので装置には温度測定用の温度センサーが内蔵されている.音速を調整する

レベル深度測定は,圧力センサーを使用して,流れ速度センサーの位置と液体のレベルとの距離を測定する.

3製品パラメータ

3.1 製品属性

◆ 測定 の 種類:点速,液体 レベル,温度,流量

◆ 保護 級:IP68

◆ 測定 方法: オンライン

◆ 測定原理:音響ドップラー方法,速度面積方法

◆ 電源: バッテリー,太陽光,電源

◆出力信号: Modbus RS485

◆ 出力 信号 の 内容: 点 の 速度,即時 流量,累積 流量,水位,温度

◆出力信号 (外部電源): 4~20mA

◆ 4~20mA 出力信号内容:即時流量

◆ 液体 の pH 要求: pH 6~8

◆ 液体 の 圧力 要求: 自然 環境 の 中 で の 1 標準 大気

◆連続運転電力消費:12V*65mA=12V*0.065A≈0.8W

3.2 測定指数

3.3 仕様

4A について応用ケース
