起源の場所: | 中国 |
ブランド名: | Kacise |
証明: | CE |
モデル番号: | KWL800 |
最小注文数量: | 1 |
---|---|
価格: | Negotiable |
パッケージの詳細: | カートン |
受渡し時間: | 3-8の仕事日 |
支払条件: | L/C、D/A、D/P、T/T、ウェスタン・ユニオン、MoneyGram |
供給の能力: | 1ヶ月あたりの1000PCS |
媒体: | 水 | 測定範囲: | 0.1 m | 65m |
---|---|---|---|
プロセス温度: | -40~85℃ | アンテナ: | レンズ アンテナ |
正確さ: | ±2mm | 保護クラス: | IP67 |
中心周波数: | 80GHz | 進水角度: | 6° |
電源: | DC9-36V | 包装: | ABS/Stainlessの鋼鉄 |
信号の出力: | RS485 | ||
ハイライト: | 81GHz水レーダーの水平な送信機,ステンレス鋼のレーダーの水位センサー,RS485レーダーの水位センサー |

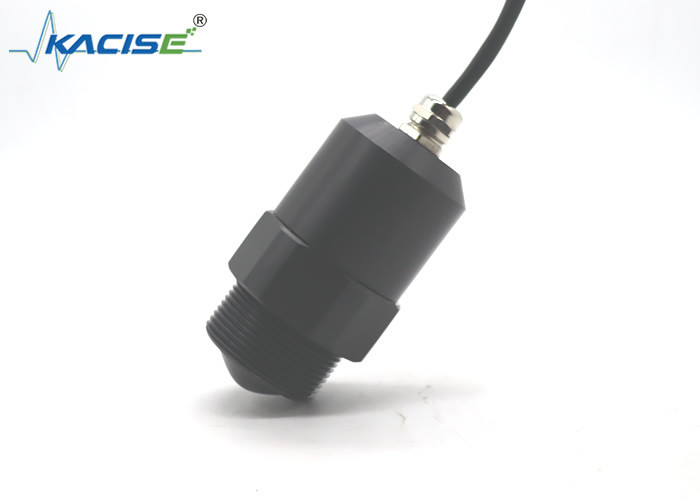

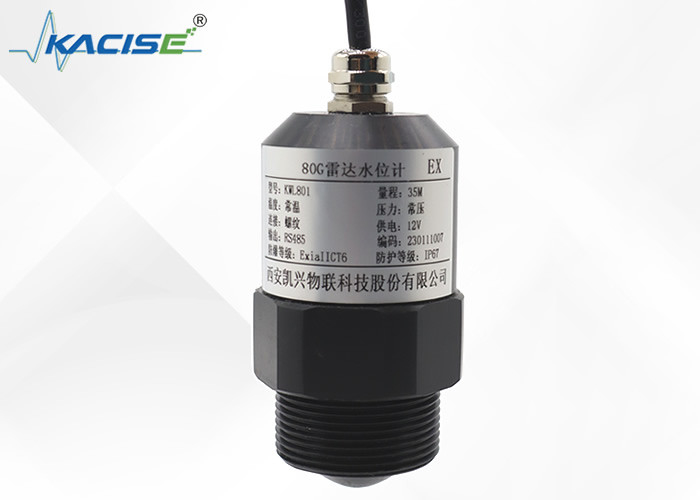

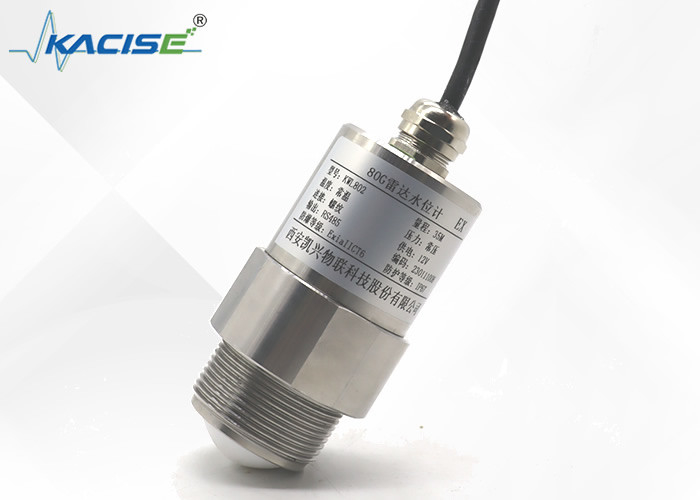

RS485 Modbusコミュニケーションを用いるKWL800 65mの範囲76-81GHz FMのモールス式電信符号波 レーダーの水位センサー
導入
KWL800レーダーの水平なセンサー シリーズ プロダクトは76-81GHzで働く頻度によって調整されるモールス式電信符号波(FMCW)のレーダー プロダクトを示す。プロダクトの最大射程は65mに達することができ盲目の地帯は10 cmの内にある。より高い動作周波数、より大きい帯域幅およびより高い測定の正確さのために。
特徴
CMOSのミリメートル波の無線周波数の破片に基づく⚫はより密集した無線周波数を実現する
建築、より高いSN比およびより小さい不感区域。
⚫のより高い測定の決断および測定の正確さ。
狭いアンテナ ビーム角が6°の設置環境の干渉である⚫はより少なく持っている
器械の影響、および取付けはより便利である。
⚫統合されたレンズの設計、小型。
頻度を送信しなさい | 76GHz~81GHz |
測定範囲 | 0.1 m | 65m |
測定の正確さ | ±1mm |
ビーム角 | 6° |
電源の範囲 | 9~36 VDC |
コミュニケーション方法 | RS485 |
実用温度 | -40~85℃ |
貝材料 | PP |
アンテナ タイプ | レンズ アンテナ |
推薦されたケーブル | 7*0.3mmの² |
保護 | IP68 |
設置方法 | ブラケット |
設置方法
取付けの間にに注意を払う2ポイントがある:
(1)はメートルが水表面に垂直であることを保障する。
(2)照射の干渉の目的からのビームを出し、偽のエコーを発生させるAvoid。
典型的な働く条件については次のポイントがつかめなさい。
水位センサーが水表面に縦に取付けられている、傾き弱める正常な間隔の測定に影響を与える受け取られた信号の広さをことを確認すれば。
ビーム範囲内に干渉の目的がない川の銀行のようなことを、確かめなさい。
器械は20cm側面からの少なくとも取付けられ地下の管ネットワークは可能として井戸の中心への終わりとして他では健康な壁容易に発生させる測定および判断に影響を与える干渉信号を取付けられているべきである。
