起源の場所:
中国
ブランド名:
Kacise
証明:
CE
モデル番号:
KLD805

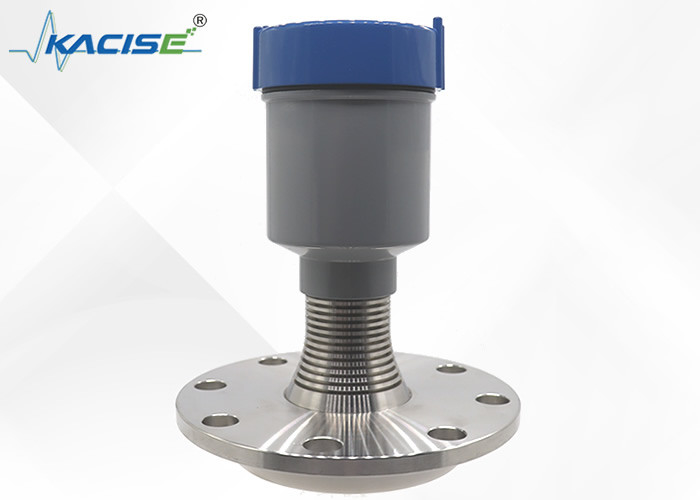

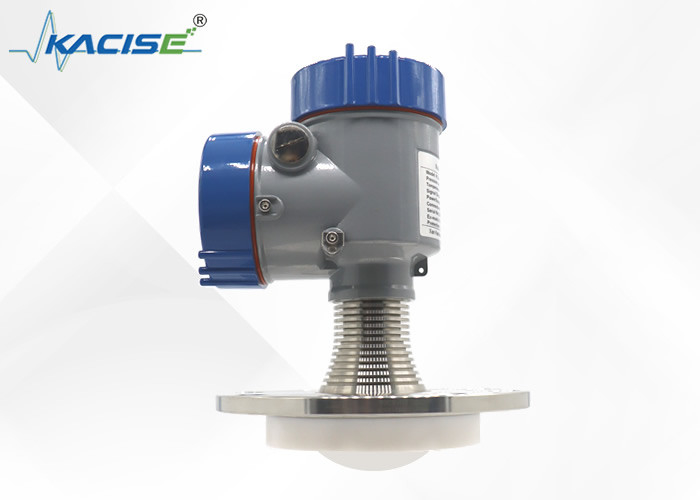

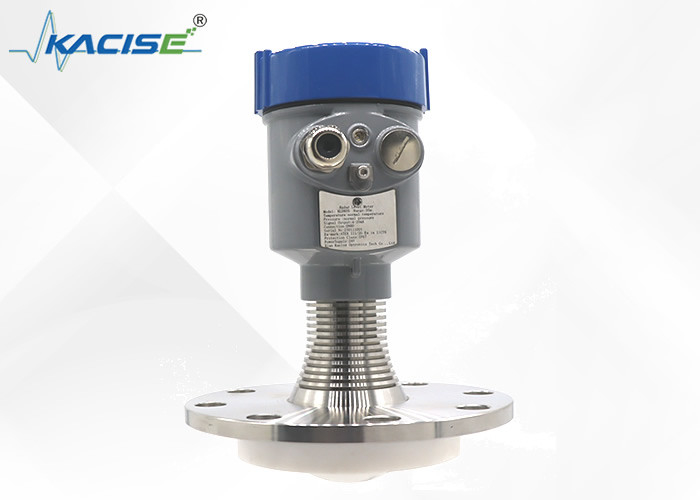

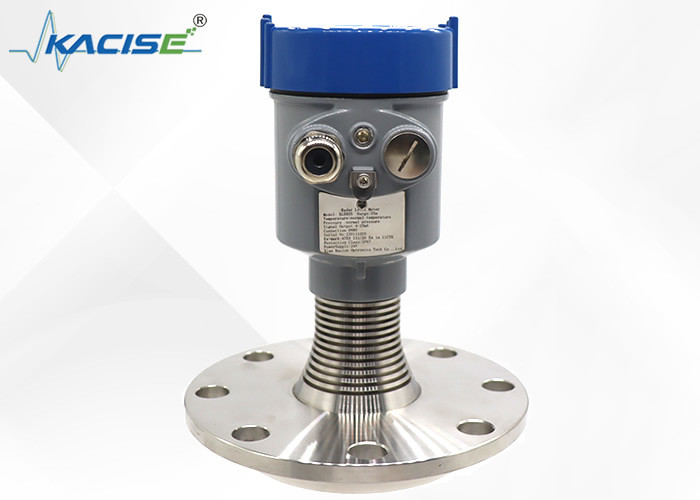

KLD805 80GHz 76mm レンズ アンテナ ラダー 高温・高圧液体レベルトランスミッター
紹介
KLD805 80GHz 76mm レンズアンテナレーダー液体レベルトランスミッタは 素晴らしい装置です80GHzの周波数と76mmのレンズアンテナを使用していますこの送信機は液体の濃度を正確に測定し,極端な条件でも信頼性の高いデータを提供し,効率的な産業プロセス制御を保証します.
特徴
● 信号 と 騒音 の 高い 比率,小規模 な 盲目 領域
● 高解像度 1MM
● 高精度 ±2MM
● 3° の アンテナ ビーム 角度 で 狭い 発射 角度
● 波長 が 短く,測定 媒体の 表面 に より 良い 反射 特性
| 中等 | 強い腐食性のある液体,蒸気,泡,高温,高圧 |
| 測定範囲 | 0.1m10/20/30/60/100m |
| プロセス接続 | フレンズ ≥ DN80 |
| プロセス温度 | -40〜200°C |
| プロセス圧力 | -0.1〜2.5MPa |
| アンテナの大きさ | 76mmのレンズアンテナ |
| アンテナ材料 | PTFE |
| 精度 | ±2mm (35m以下の範囲)
±5mm (35mから100mの範囲) |
| 保護クラス | IP67 |
| 中心周波数 | 80GHz |
| 打ち上げ角度 | 3° |
| 電源 | 2本の電線 /DC24V |
| 4本の電線 /DC12~24V | |
| 4本のワイヤー /AC220V | |
| ケース | アルミニウム/ステンレス鋼 |
| 信号出力 | 2本のワイヤー: 4...20mA/HART プロトコル |
| 4本のワイヤー: 4...20mA/RS485 モッドバス |
商品の次元
単位 mm:
設置方法
フレンジの設置
フレンズ装置を使用する場合,計器とタンク間の最小距離
壁は200mmで
1 データ平面
2 容器の中心または対称性軸
吊り上げ装置
レーダーレベルトランスミッタは,一般的に使用される材料測定器で,材料の高さを正確に測定し,分析と処理のために制御システムにデータを送信することができます.レーダーレベル送信機が強い耐性を有しているにもかかわらず高温環境で使用する場合は特に注意が必要です.
高温環境はレーダーレベル送信機の測定精度に大きな影響を与える 主に高温が材料を膨張させるからです材料の測定結果に影響を与える高温条件下では,材料の膨張は,材料の高さの測定に偏差を引き起こし,それによって材料の実際の消費に影響を与える.さらに,高温環境は,電子部品や機械部品の寿命と安定性を低下させるなど,レーダーレベルガイズの材料特性に影響します.
したがって,レーダーレベル送信機が高温環境で使用される場合,特殊な材料と加工方法が選択され,安定した性能を確保する必要があります.レベルトランスミッターの測定棒とアンテナは,通常,鉄鋼や陶器などの高温耐性材料で作られていますさらに,レベルトランスミッターの回路は,電子部品に対する高温の悪影響を防ぐために,特別な保護処理を受けなければなりません.高温による電導体の腐食を防ぐため,コンデンサタープレートとインダクタに保護カバーを設置する..
