起源の場所:
シャンシー、中国
ブランド名:
KACISE
証明:
CE
モデル番号:
GXSENSORS

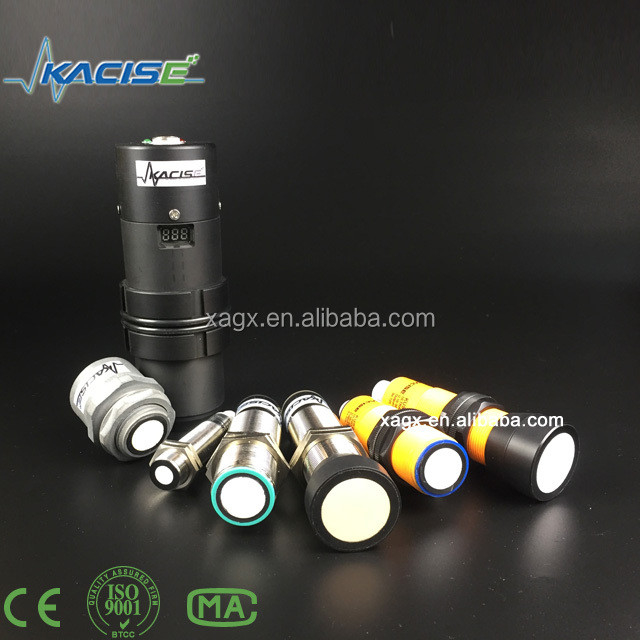

紹介
GXUSシリーズ超音波センサーは,工業自動化における様々なアプリケーションシナリオをカバーしています.材料処理,移動機器,食品および飲料など,ゲートや扉の詰め物レベル測定や検出の作業■ 最も多様なアプリケーションのニーズに対応するソリューションを提供しています.
デジタルスイッチング出力や4-20mAのアナログインターフェースを持つセンサーは一般的です.ほとんどのセンサーはインターフェースを通じて教えられ,パラメータ化され,したがってそれぞれのアプリケーションに適応できます..
特徴
高解像度
短い応答時間
小盲目ゾーン
各種出力:スイッチ,アナログ,RS232/485出力
仕様
GXUS-M18
GXUS-M30
|
検出範囲 |
70... 1000mm 120...2000mm 200...3000mm |
|
標準目標プレート |
100 mm × 100 mm |
|
トランスデューサーの周波数 |
約.255 kHz |
|
応答遅延 |
約125 ms |
|
LEDブルー |
電源が入っている |
|
LED 黄色 |
固体: 評価範囲内のオブジェクト |
|
閃き: プログラム機能,オブジェクト検出 |
|
|
LED 赤 |
固体: エラー |
|
閃き: プログラム機能,オブジェクトは検出されていません |
|
動作電圧 UB について |
10... 30V DC,波動 10% SS |
|
無負荷電流 I0 |
≤45mA |
|
出力型 |
1 アナログ出力 0-10V または 4...20mA |
|
決議 |
0.11mm 最大感知範囲で |
|
特徴曲線の偏差 |
±1 % 全尺度値 |
|
繰り返す精度 |
±0.1 全尺度値の % |
|
負荷阻力 |
> 1kOhm |
|
温度の影響 |
±1.5 % 全尺度値 |
|
環境温度 |
-25 °Cから70 °C (−13 °Fから158 °F) |
|
保存温度 |
-40 °Cから85 °C (-40 °Fから185 °F) |
|
接続タイプ |
デバイスコネクタ M12 x 1 4ピン |
|
保護度 |
IP65 (IP66を選択可能) |
|
材料 |
ハウシング:ニッケル付銅 ステンレス鋼 プラスチック |
|
トランスデューサー:エポキシ樹脂/空洞ガラス球体混合物 ポリウレタン泡 |
評価限界を調整する
超音波センサーは, TEACH-IN 入力に電源電圧 -UB または +UB を適用することによって設定される2つの学習可能な評価限界を持つアナログ出力を持っています.TEACH-IN 入力に電源電圧を少なくとも 1 秒間適用しなければならない.LED は,Teach-IN 手順中にセンサーが標的を認識したか否かを示します.下評価限界 A1 は -UB で教えられ,A2 は +UB で教えられます.
2つの異なる出力機能が設定できます.
1対象からの距離が上昇するにつれてアナログ値が増加する (上昇するランプ)
2. アナログ値は物体からの距離が上昇するにつれて落ちる (落ちるランプ)
評価限界は,評価後最初の5分以内に指定することができます.電源を入れろ
評価制限を修正するにはユーザは,新しい電源開いた後にのみ,望ましい値を指定できます.
TEACH-IN 昇降ランプ (A2 > A1)
-位置オブジェクトの評価下限
- TEACH-IN 下限 A1 と - UB
- 評価上限の位置オブジェクト
- TEACH-IN 上限 A2 + UB
TEACH-IN 降降ランプ (A1 > A2):
-位置オブジェクトの評価下限
- TEACH-IN 下限 A2 + UB
- 評価上限の位置オブジェクト
- - UB とTHEACH-IN の上限 A1
デフォルト設定
A1: 使い切れない面積
A2: 定数感知範囲
動作モード:上昇するランプ
LEDディスプレイ
|
動作モードによる表示 |
赤色LED |
黄色いLED |
|
TEACH-IN 評価制限 オブジェクト検出 検出された物体はない 対象不明 (TEACH-IN は無効) |
消して 閃き について |
閃き 消して 消して |
|
正常モード (評価範囲) |
消して |
について |
|
欠点 |
について |
前の状態 |
GXUS-M56
|
距離範囲 |
50...500mm100...1000mm200...3000mm300...5000mm 500...6000ミリ |
|
決議 |
3mm または 0.1%(どちらが大きいか) |
|
応答時間 |
<200ms |
|
ディスプレイ |
LED |
|
放出角度 |
20° |
|
アナログ出力 |
4~20mA/500Ω 負荷 |
|
S魔女の出力 |
リレー DC 30V/ 5A,PNP/NPN(選択可能) |
|
RS232/485 |
MODBUS プロトコルまたはカスタマイズ プロトコル (オプション)) |
|
電源 |
標準24VDC(±15%) |
|
環境温度 |
-20歳~+60°C |
|
保護クラス |
IP65 (IP66は選択可能) |
|
設置 |
M56*2 |
関連する超音波センサー

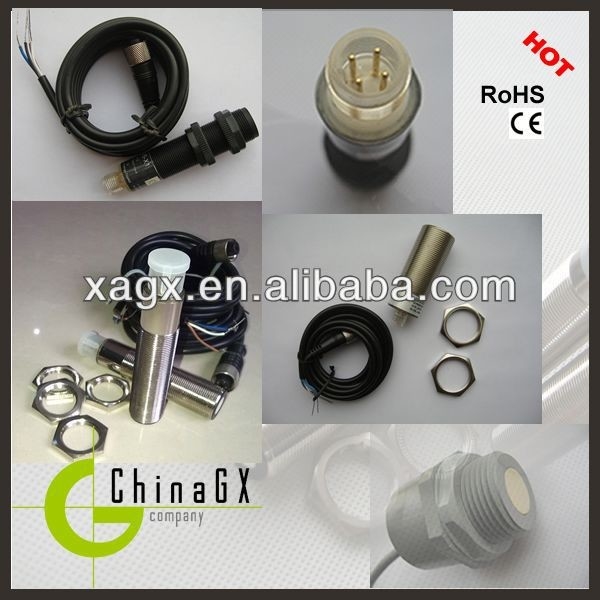

パッケージとアクセサリーの情報
2 ユニットは,箱に入っており,すべての箱は,標準パッケージまたは顧客の要求で提供されています.超音波の各体は,泡で保護されています.
アクセサリーは次のとおりです.
a,長さ2mのケーブル
b,センサーを固定するためのナッツ2個
