| 起源の場所: | シャンシー、中国 |
| ブランド名: | KACISE |
| モデル番号: | KACISEの超音波センサー |
| 価格: | $50.00 - $180.00/pieces |
|---|---|
| パッケージの詳細: | 利用できるカートンまたは顧客の要求 |
| 供給の能力: | 10000の部分/部分每の 週の良質の超音波トランスデューサーの頭部 |
| 使用: | レベルセンサー | 理論: | 超音波センサー |
|---|---|---|---|
| 生産量: | スイッチ トランスデューサー、アナログのトランスデューサー、デジタル トランスデューサー | 超音波センサー: | 超音波センサー |
| アナログ出力: | 40-20mA、0/1-5V、任意0/1-10V | measuerの間隔: | 100mm-5000mm |
| 電源: | 12-30VDC | デジタル出力: | RS485は、任意をバスで運ぶことができる |
| デジタル議定書: | Modbusの任意isoに基づくsefdefinationの議定書 | 製品の特徴: | 超音波トランスデューサー40khzの発電機 |
| 港: | 上海または他 | ||
| ハイライト: | 超音波フルード レベルのメートル,液体超音波トランスデューサーヘッド,100mm超音波トランスデューサー頭 |
||

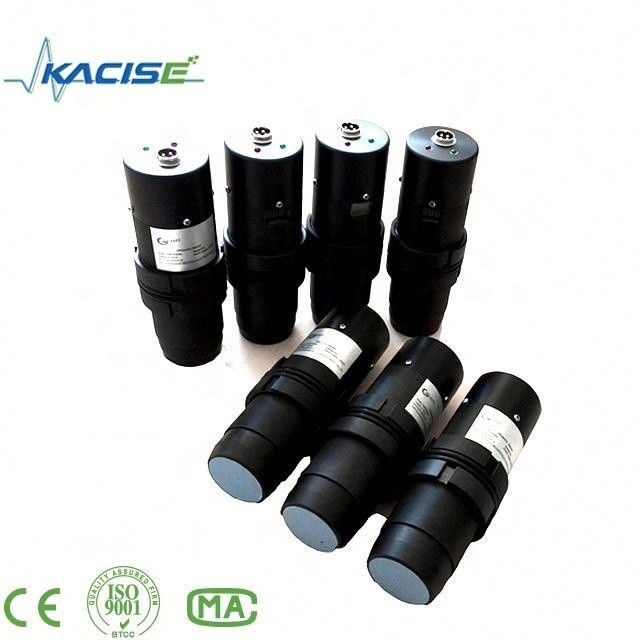

高品質の超音波トランスデューサーヘッドの特徴
1類似した製品と互換性がある
2高い感度
3読み取りは3メートル以内の 33mS ((30Hz) 度に発生し,10メートル以内の 80mS ((12.5Hz) 度に発生する可能性があります.
4フリーラン操作は,継続的に測定と出力 ランジャーの情報
5. 9V-28Vの電源で,非常に低い平均電流
6アナログ (40-20mA,0/1-5V,0/1-10V),RS485,キャンのバスなどの多種出力タイプ.
7センサーは40KHz,112KHz,175KHz,300KHz,1MHzで動作する
このセンサーは,非常に短距離から長距離の検出と範囲を提供し,IP67の水侵入に対応するように設計されたコンパクトで頑丈なPVCまたはステンレス鋼のハウジングです.0V-28V操作 0から物体を検出しますインターフェースの出力形式はパルス幅出力であり,アナログ電圧出力 0/4-20mA 電流出力, NPN/PNP出力とRS485,RS232出力 modbus-RTUと modbus-ASCIIがサポートされています.
|
パラメーター |
|
一般仕様 |
|
検出距離 100.4000mm |
|
調整範囲 100.4000mm |
|
使用できない面積 0.200mm |
|
標準標的プレート 100mm×100mm |
|
トランスデューサー周波数 約112kHz |
|
応答遅延 約195ms |
|
インディケーター/操作手段 |
|
LED 青 オン |
|
LED 黄色 切り替え状態の表示 閃き: プログラム機能オブジェクトが検出されました |
|
LED赤 永久赤 エラー赤 |
|
電気仕様 |
|
動作電圧 UB について10.30VDC,リップル10%ss |
|
電力消費量 P0≤900 mW |
|
生産量 |
|
出力タイプ アナログ出力 0.10V |
|
解像度評価範囲 [mm]/4000,しかし ≥ 0.35 mm |
|
特性曲線の偏差 ≤0.2% 全スケール値 |
|
繰り返しの精度 ≤0.1% 全スケール値 |
|
負荷阻力0.500オーム |
|
温度影響は,全スケール値から ≤2% |
|
環境条件 |
|
環境温度 -25.70°C |
|
保存温度 -40.85°C |
|
メカニカル仕様 |
|
保護グレード IP67 |
|
接続接続器 M12x1,4-PIN |
|
材質 収納 銅,ニッケル付 |
|
トランスデューサー エポキシ樹脂/空洞ガラス球体混合物 ポリウレタン泡 |
|
体重60g |
外部同期
センサーは,四角波電圧の外部適用によって同期することができる.同期入力部での同期パルスにより測定サイクルが開始される.パルスの持続時間は100μs以上でなければならない.測定サイクルは,同期パルスの降り辺から始まります.低レベル > 1 s または開いた同期入力により,センサーの正常な動作になります.シンクロニゼーション入力で高いレベルは,センサーを無効にします2つの動作モードが利用可能である.
1複数のセンサーを同じ同期信号で制御できます. センサーは同期されます.
2シンクロニゼーションパルスは 周期的に個々のセンサーに送られます センサーはマルチプレックスモードで動作します
内部同期
内部同期が可能な最大5つのセンサーの同期接続は,互いに接続されます.電力を適用すると,これらのセンサーはマルチプレックスモードで動作します.
応答遅延は,同期されるセンサーの数に応じて増加します. TEACH-IN の間に同期は行われません.そしてその逆です.評価の限界を教えるためにセンサを非同期的に操作する必要があります..
注記:
同期オプションが使用されない場合は,同期入力が地面 (0V) に接続されなければならず,またはセンサーはV1ケーブルコネクタ (4ピン) により操作されなければならない.
評価限界を調整する
超音波センサーは,2つの学習可能な評価限界を持つアナログ出力を持っています.これらの電源電圧を適用することによって設定されます.B についてまたは + UB についてTEACH-IN入力に電源電圧を少なくとも1秒間 TEACH-IN入力に適用する必要があります.LEDは,センサーが TEACH-IN手順中に標的を認識したか否かを示します.評価の下限 A1 は - U で教えられますB について, A2 + U とB について.
2つの異なる出力機能が設定できます.
1対象からの距離が上昇するにつれてアナログ値が増加する (上昇するランプ)
2. アナログ値は物体からの距離が上昇するにつれて落ちる (落ちるランプ)
評価限界は,評価後最初の5分以内に指定することができます.
電源を入れ 後で評価制限を変更するには
ユーザは,新しい電源開いた後にのみ,望ましい値を指定できます.
TEACH-IN 昇降ランプ (A2 > A1)
- 位置オブジェクト 下値評価制限
- TEACH-IN 下限 A1 と - UB について
- 評価上限の位置オブジェクト
- + U と A2 の TEACH-IN 上限B について
TEACH-IN 降降ランプ (A1 > A2):
- 位置オブジェクト 下値評価制限
- TEACH-IN 下限 A2 + UB について
- 評価上限の位置オブジェクト
- U と A1 の TEACH-IN 上限B について
デフォルト設定
A1: 使い切れない面積
A2: 定数感知範囲
動作モード:上昇するランプ
高品質の超音波トランスデューサーヘッドの音コーン特性を調整
超音波センサーは,広角音波と小角音波の2つの異なる形を可能にします.
1小角音コーン
- 電源を切る
-UBにTECH入力ケーブルを接続する
- 電源を入れると
- 赤色LEDは次のLEDの前に一時停止して一度点滅します.
- 黄色いLED: 永久に点灯: 感知範囲内にある物体または障害物の存在を表示します
- -UBから教材入力ケーブルを切り離し,変更が保存されます
2広角音のコーン
- 電源を切る
- +UBとTHE-インプットケーブルを接続
- 電源を入れると
赤いLEDは次のLEDの前に長時間停滞してダブルフラッシュします
- 黄色いLED: 永久に点灯している: 感知範囲内の物体または障害物を示します
- + UBからTECH入力ワイヤーを切り離し,変更が保存されます
設置条件
センサーが環境温度が0°Cを下回る時に設置されている場合,保護措置はうまくいきます.それはハウジングスレッドの真ん中に固定する必要があります.
パッケージとアクセサリーの情報
2 ユニットは,箱に入っており,すべての箱は,標準パッケージまたは顧客の要求で提供されています.超音波の各ボディは,泡で保護されています.
アクセサリーは次のとおりです.
a,長さ2mのケーブル
b,センサーを固定するためのナッツ2個
注文情報
