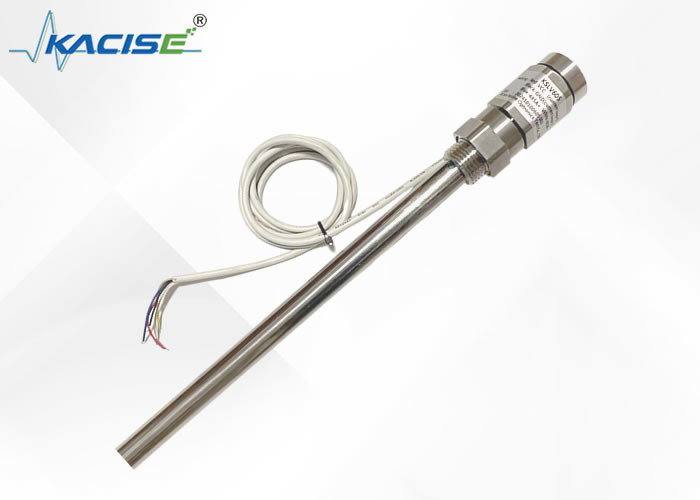

KSLV605シリーズ液体タンクレベル計測センサー 高精度で保護レベル IP67

1 一般説明

容量的なインテリジェント液体レベルセンサーは,液体,油,固体,インターフェース,測定に使用できる液体レベル (材料レベル) 送信機である.動く部品がない.信頼性が大幅に向上しました, 水蒸気,塵,凝固の影響を受けず,安定して信頼性の高い長期間の動作,高い感度,良き線形性,高温耐性,高圧耐性,など インテリジェント液体レベルメーターは2本のワイヤー (ループ駆動) 4 ~ 20mADC測定信号で,調整が簡単で,ワイヤレストランスミッション,485トランスミッション,などです. 石油に広く使用できます.化学電気,紙,製薬などの分野.

2特徴

■Modbus プロトコルは簡単に統合できます.

■移動可能または弾性のある部品のないシンプルな構造により,高い信頼性と最小限のメンテナンスを有します.通常の状況では,大規模な日常作業を行う必要はありません.中小のメンテナンス.

■さまざまな信号出力は,異なるシステム構成に適しています.

■高温および高圧容器のレベル測定に適しており,測定される液体の温度,固体重力によって測定値は影響を受けません.容器の形と圧力.

■特に酸やアルカリなどの強い腐食性のある液体の測定に適しています.

■超電流,超電圧,電源の極性保護が完璧です.

■無線レベルセンサーは無線リモート送信機能を持っています.

■あらゆるメディアを測定できます.

3 仕様

●検出範囲:0.1~30m

●電容量測定範囲: 10PF~500PF

●正確さ:0.1クラス,0.2クラス,0.5クラス,1クラス

●圧力範囲: -0.1MPa32MPa

●探査機の温度抵抗: -50~250°C

●環境温度: -40°C~85°C

●保存温度: -55°C+125°C

●出力信号: 4×20mA, 485通信など

●無線出力レベルセンサーの通信距離は200m未満で,電源電圧は3.3-36V (オプションの電池電源)

●電源電圧: 536V DC

●レベルセンサー素材: 316ステンレス鋼,1Gr18Ni19TiまたはPTFE

●長期安定性: ≤0.1%FS/年

●温度変動: ≤0.01%FS/°C (70°C範囲内)

●爆発防止級:ExibIICT6

●保護レベル:IP67

4 構造

容量液体レベルセンサーは,異なる用途とパラメータにより異なる構造を持っていますが,一般的にその主な構造は,大体2つの部分に分けることができます.センサー部分とトランスミッター部分. 画像のように:

直接コンテナの機器に探査または測定

メーターチューブの測定媒質に

図のBとCは,液体レベル測定・制御器具のガス相と液体相の接続フレンズで,設備の接続フレンズに使用されます.装置内の液体と圧力が測定シリンダーに引き寄せられる.

図のDは,センサー電極と容量を形成できる液体レベル測定・制御装置の測定シリンダーを示しています.

図のEは排水用フレンズで,液体レベル測定・制御装置内の汚れを定期的に外へ放出できる.液体レベル測定器具と制御器具の測定チューブの内側を清潔に保つセンサーが汚れに 粘着するのを防ぎます

Fは電容から標準電流信号への変換装置である送信機です液体レベル測定と制御装置の中心部ですセンサーによって送信された液体レベルの変化によって引き起こされる容量変化増幅を受け取り,変換後,4-20mADCの標準電流信号を出力します.このトランスミッタは,軍事的に統合された装置を採用します.低電力消費,高温耐性,高い信頼性,そして本質的な安全性の要件を満たします.

注: 送信機と測定管の間には,いくつかの密封からなる密封部分があります.測定基質がセンサーと接触しているが,漏れしないことを保証できるこの部分は重要な密封部品なので,事故を避けるために,製造者の同意なしにそれを分解しないでください.
