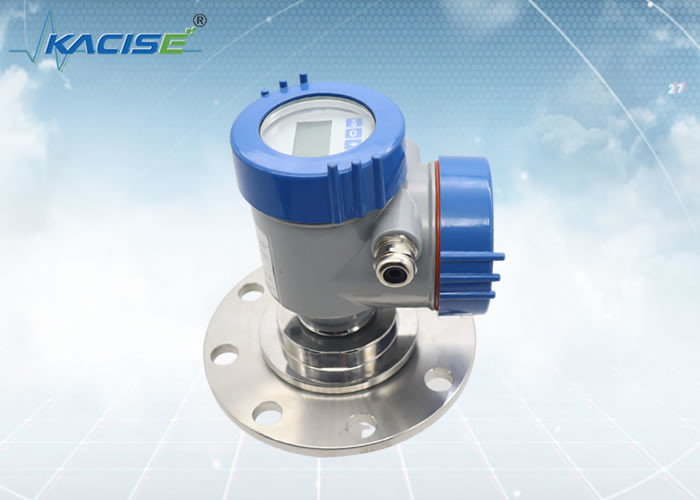

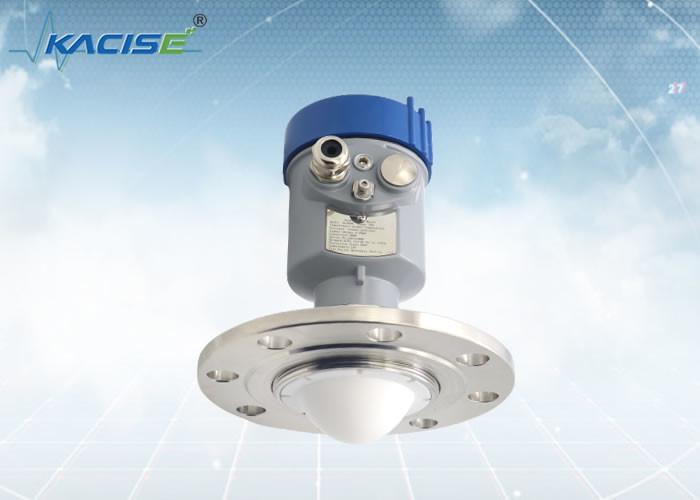

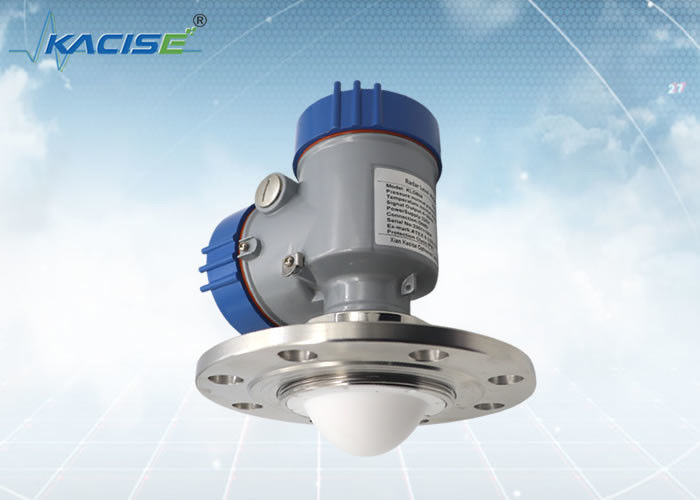

本質的のKLD804高リゾリューション金庫によってフランジを付けたようになる取付けられたレーダーの水平な送信機

KLD804 80G FMのレーダーの水平なセンサー

導入

KLD804 76-81GHzの周波数変調の波FMCWのレーダー プロダクト（またミリメートル波のレーダーを呼んだ）、それは高周波のミリメートルのウェーブ バンドを使用する、小さいターゲットを検出し、高リゾリューションおよびより強い機密性のマイクロウェーブ レーダーより精密な位置を達成できる。従って、それに長距離ターゲット検出で重要な適用が、強い煙および塵の環境、長距離イメージ投射、多スペクトル感光性イメージ投射、等ある。

特徴

（1）より密集した無線周波数の建築を達成するために自己開発するミリメートル波の無線周波数の破片に基づいて;
（2）レベル変動によって変化しないより高いSN比、ほとんど;
（3）測定の正確さは度量衡学レベルの測定に使用することができるミリメートル レベルの正確さ（1mm）である、;
（4）測定の不感区域は小さく（3cm）、小さい貯蔵タンクの液体レベルを測定する効果はよりよい;
（5）ビーム角は3°に達することができエネルギーはより集中されて、効果的に偽のエコーの干渉を避ける;
（6）高周波信号は、効果的に低い比誘電率（ε≥1.5）の媒体のレベルを測定できる;
（7）塵、蒸気、温度および圧力変更によって強いanti-interference、ほとんど変化しない;
（8）アンテナは有効なanti-corrosionおよび反掛かる材料であるPTFEレンズを採用する、;
（9）サポート遠隔ダバッギングおよび遠隔改善、待ち時間を減らし、仕事の効率を改善するため;
（10）現地の人員の保守作業のために便利である携帯電話のBluetoothのダバッギングを支える。

包装次元

mmの単位:

設置方法

フランジの取付け

フランジの取付けを使用した場合、器械とタンク壁間の最小距離は200mmべきである。

• 基本水準面
• 対称の容器の中心か軸線

取付けを高く上げること

注:取付けの間に振動、強い電磁妨害雑音および負荷を避けなさい。

ミスアラインメント方法:
1.オンライン口径測定:現地のプロセス用機器は生産を停止する必要がある;
2.基準点の口径測定:フル・スケールの設定;
3.上部コンピュータ口径測定:250Ω抵抗器、雄鹿のコンバーター、USBインターフェイスは要求される。

4G遠隔通信インターフェイスの定義

• 通信用インタフェース:RS485通信用インタフェースおよびModbus-RTUの議定書は支えられる。
• 物理インターフェイス:標準的なM20産業インターフェイスは器械装置によって継ぎ目無く接続される。
• 材料:高力304ステンレス鋼の貝、ちり止めおよび耐圧防爆
• 遠隔伝達:作り付けの遠隔無線伝達はFeilianの雲のプラットホームによって継ぎ目無く接続される。
• ソフトウェア機能:データを直接見るサポートPCおよび移動式ターミナル。
• 保護等級:産業保護等級IP67。
• サービス状態:周囲温度:- 20 ℃ - 70の℃の相対的な温度:5-85%。
• 保管温度:- 40 ℃ - 85 ℃。
• 入れられた電圧:サポート12~24V広い電圧電源。[力supply>10Wの電力要求事項は、すなわち、電源の≥ 1Aの出力電流を]
• パワー消費量の流れ:24V電源の下で測定される:
• コミュニケーション伝達:平均30mA~60mA
• オンライン スタンバイ:平均の15mA~20mA
• オフラインで空転させなさい:平均の10mA~20mA

西安Kaciseのオプトエレクトロニクスの技術Co.、株式会社はそれ自身を解決の提供者および製造業者と考慮する。私達は私達のOEMの顧客のための最大自在性そして費用最大限に活用された提供を提供する。

私達ができる何を提供:
範囲はカスタマイズされた貝版/色、糸のタイプ（G-Thread/NPTの糸）、カスタマイズされたソフトウェア、印刷物、マニュアルおよびカタログを含んでいる。あなたの側面に取付けることに興味があれば、レーダー モジュールは確かに利用できる。
